1. 调查家庭用电需求。

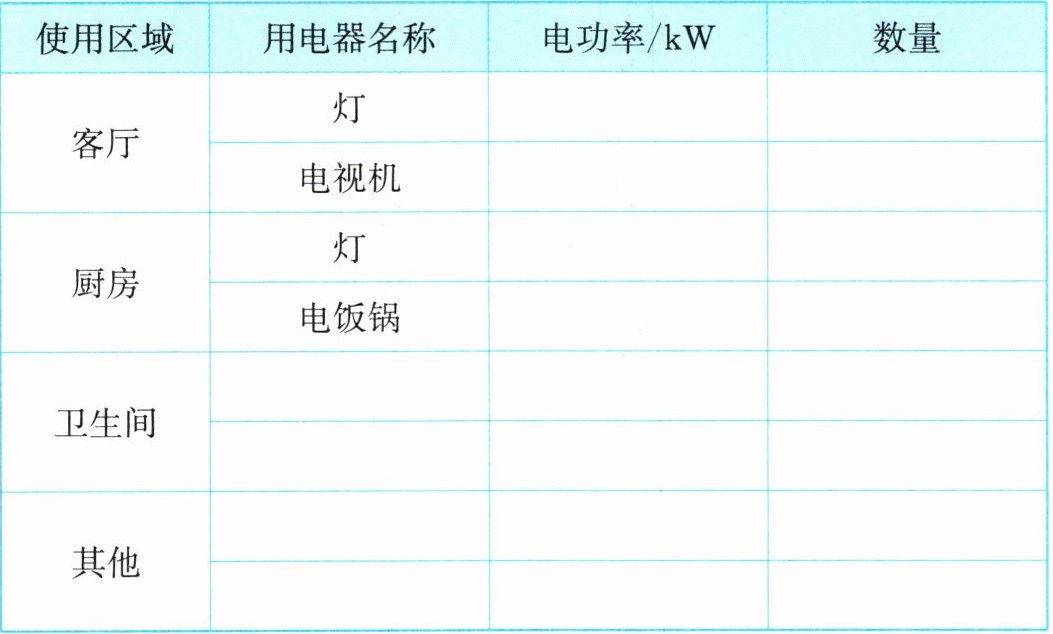

阅读家中主要用电器的说明书或铭牌，了解它们的电功率信息，为设计和规划分支回路做准备。（下面的表格也可以自己增补调整）
阅读家中主要用电器的说明书或铭牌，了解它们的电功率信息，为设计和规划分支回路做准备。（下面的表格也可以自己增补调整）
答案
解：
填写的家庭主要用电器电功率信息示例如下：
| 使用区域 | 用电器名称 | 电功率/kW | 数量 |
| -------- | ---------- | --------- | ---- |
| 客厅 | 灯 | 0.03 | 3 |
| 客厅 | 电视机 | 0.15 | 1 |
| 厨房 | 灯 | 0.01 | 1 |
| 厨房 | 电饭锅 | 0.8 | 1 |
| 卫生间 | 浴霸 | 1.1 | 1 |
| 卫生间 | 电热水器 | 2.0 | 1 |
| 其他 | 壁挂空调 | 1.5 | 2 |
| 其他 | 洗衣机 | 0.3 | 1 |
答：已完成家庭主要用电器电功率信息统计，可基于该统计结果开展家庭电路分支回路的规划设计。
填写的家庭主要用电器电功率信息示例如下：
| 使用区域 | 用电器名称 | 电功率/kW | 数量 |
| -------- | ---------- | --------- | ---- |
| 客厅 | 灯 | 0.03 | 3 |
| 客厅 | 电视机 | 0.15 | 1 |
| 厨房 | 灯 | 0.01 | 1 |
| 厨房 | 电饭锅 | 0.8 | 1 |
| 卫生间 | 浴霸 | 1.1 | 1 |
| 卫生间 | 电热水器 | 2.0 | 1 |
| 其他 | 壁挂空调 | 1.5 | 2 |
| 其他 | 洗衣机 | 0.3 | 1 |
答：已完成家庭主要用电器电功率信息统计，可基于该统计结果开展家庭电路分支回路的规划设计。
解析
【分析】
本题为实践类题目，核心是结合生活实际，通过查阅家中用电器的说明书或铭牌获取电功率信息，按使用区域分类统计，为家庭电路分支回路规划做准备。解题思路：先划分家庭用电器的使用区域（客厅、厨房、卫生间、其他），再针对每个区域内的用电器，读取额定电功率并转换为kW单位，统计每个用电器的实际数量，最后将信息整理填入表格，可根据自家实际情况调整参数。
【解析】
1. 划分使用区域：将家庭用电器按客厅、厨房、卫生间、其他区域分类；
2. 获取电功率：对每个用电器，查阅说明书或铭牌读取额定电功率，将单位转换为kW（1kW=1000W）；
3. 统计数量：记录每个用电器在家庭中的实际数量；
4. 整理填表：将上述信息对应填入表格，示例为常见家庭用电器的参数，学生可根据自家情况调整。
【答案】
填写的家庭主要用电器电功率信息示例如下：
| 使用区域 | 用电器名称 | 电功率/kW | 数量 |
| -------- | ---------- | --------- | ---- |
| 客厅 | 灯 | 0.03 | 3 |
| 客厅 | 电视机 | 0.15 | 1 |
| 厨房 | 灯 | 0.01 | 1 |
| 厨房 | 电饭锅 | 0.8 | 1 |
| 卫生间 | 浴霸 | 1.1 | 1 |
| 卫生间 | 电热水器 | 2.0 | 1 |
| 其他 | 壁挂空调 | 1.5 | 2 |
| 其他 | 洗衣机 | 0.3 | 1 |
答：已完成家庭主要用电器电功率信息统计，可基于该统计结果开展家庭电路分支回路的规划设计。
【知识点】
家庭用电调查、电功率的实际应用
【点评】
本题为实践类题目，紧密结合生活实际，引导学生将物理知识应用于家庭生活，培养观察与实践能力，帮助学生了解家庭电路相关知识，实用性较强。
【难度系数】
0.8
本题为实践类题目，核心是结合生活实际，通过查阅家中用电器的说明书或铭牌获取电功率信息，按使用区域分类统计，为家庭电路分支回路规划做准备。解题思路：先划分家庭用电器的使用区域（客厅、厨房、卫生间、其他），再针对每个区域内的用电器，读取额定电功率并转换为kW单位，统计每个用电器的实际数量，最后将信息整理填入表格，可根据自家实际情况调整参数。
【解析】
1. 划分使用区域：将家庭用电器按客厅、厨房、卫生间、其他区域分类；
2. 获取电功率：对每个用电器，查阅说明书或铭牌读取额定电功率，将单位转换为kW（1kW=1000W）；
3. 统计数量：记录每个用电器在家庭中的实际数量；
4. 整理填表：将上述信息对应填入表格，示例为常见家庭用电器的参数，学生可根据自家情况调整。
【答案】
填写的家庭主要用电器电功率信息示例如下：
| 使用区域 | 用电器名称 | 电功率/kW | 数量 |
| -------- | ---------- | --------- | ---- |
| 客厅 | 灯 | 0.03 | 3 |
| 客厅 | 电视机 | 0.15 | 1 |
| 厨房 | 灯 | 0.01 | 1 |
| 厨房 | 电饭锅 | 0.8 | 1 |
| 卫生间 | 浴霸 | 1.1 | 1 |
| 卫生间 | 电热水器 | 2.0 | 1 |
| 其他 | 壁挂空调 | 1.5 | 2 |
| 其他 | 洗衣机 | 0.3 | 1 |
答：已完成家庭主要用电器电功率信息统计，可基于该统计结果开展家庭电路分支回路的规划设计。
【知识点】
家庭用电调查、电功率的实际应用
【点评】
本题为实践类题目，紧密结合生活实际，引导学生将物理知识应用于家庭生活，培养观察与实践能力，帮助学生了解家庭电路相关知识，实用性较强。
【难度系数】
0.8
2. 设计和规划分支回路。

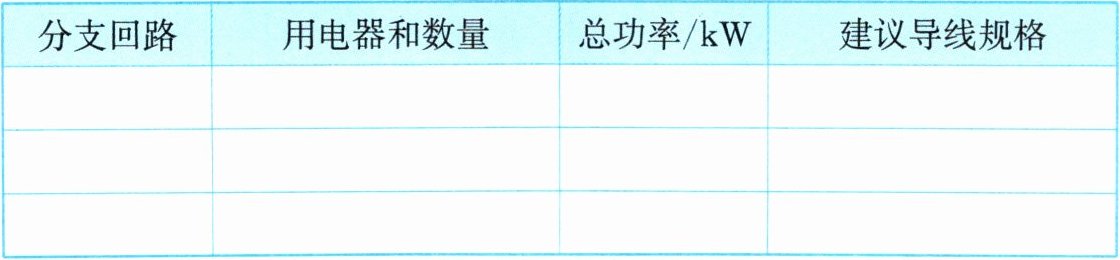

同学们可以小组讨论确定分支回路的规划，也可以请教家长或专业人员，观察家用的配电箱作为参考。一般来说，对于长时间使用的大功率用电器，建议设置独立的分支回路。你还可以查找资料，根据你设计的各回路的用电情况，选择合适规格的导线。
同学们可以小组讨论确定分支回路的规划，也可以请教家长或专业人员，观察家用的配电箱作为参考。一般来说，对于长时间使用的大功率用电器，建议设置独立的分支回路。你还可以查找资料，根据你设计的各回路的用电情况，选择合适规格的导线。
答案
解：
| 分支回路 | 用电器和数量 | 总功率/kW | 建议导线规格 |
| -------- | ------------ | --------- | ------------ |
| 全屋照明回路 | 客厅、卧室、厨卫的LED照明灯具共12盏 | 0.3 | 1.5mm²铜芯绝缘导线 |
| 普通插座回路 | 各房间常规墙面插座共14个，连接电视、电脑、路由器、小型家电等小功率用电器 | 1.7 | 2.5mm²铜芯绝缘导线 |
| 厨房专用回路 | 电饭煲、微波炉、电热水壶、抽油烟机各1台 | 3.2 | 4mm²铜芯绝缘导线 |
答：该分支回路规划将大功率集中的厨房区域设置独立回路，所选导线的安全载流量均大于对应回路由$I=\frac{P}{U}$计算得到的最大工作电流，符合家庭安全用电的设计要求。
| 分支回路 | 用电器和数量 | 总功率/kW | 建议导线规格 |
| -------- | ------------ | --------- | ------------ |
| 全屋照明回路 | 客厅、卧室、厨卫的LED照明灯具共12盏 | 0.3 | 1.5mm²铜芯绝缘导线 |
| 普通插座回路 | 各房间常规墙面插座共14个，连接电视、电脑、路由器、小型家电等小功率用电器 | 1.7 | 2.5mm²铜芯绝缘导线 |
| 厨房专用回路 | 电饭煲、微波炉、电热水壶、抽油烟机各1台 | 3.2 | 4mm²铜芯绝缘导线 |
答：该分支回路规划将大功率集中的厨房区域设置独立回路，所选导线的安全载流量均大于对应回路由$I=\frac{P}{U}$计算得到的最大工作电流，符合家庭安全用电的设计要求。
解析
【分析】
设计家庭分支回路需遵循“大功率用电器独立设置回路”的原则，先对家庭用电器分类，计算各回路总功率；再根据家庭电路电压（220V），利用公式$I=\frac{P}{U}$计算各回路最大工作电流，结合导线安全载流量选择合适规格的铜芯绝缘导线，确保用电安全。
【解析】
按照家庭实际用电场景，将用电器划分为三类分支回路：
1. 全屋照明回路：包含客厅、卧室、厨卫的LED照明灯具共12盏，总功率为0.3kW，工作电流$I=\frac{P}{U}=\frac{0.3×10^3W}{220V}≈1.36A$，选择1.5mm²铜芯绝缘导线；
2. 普通插座回路：包含各房间常规墙面插座共14个，连接电视、电脑等小功率用电器，总功率1.7kW，工作电流$I=\frac{1.7×10^3W}{220V}≈7.73A$，选择2.5mm²铜芯绝缘导线；
3. 厨房专用回路：包含电饭煲、微波炉等大功率用电器各1台，总功率3.2kW，工作电流$I=\frac{3.2×10^3W}{220V}≈14.55A$，选择4mm²铜芯绝缘导线，满足安全要求。
【答案】
| 分支回路 | 用电器和数量 | 总功率/kW | 建议导线规格 |
| -------- | ------------ | --------- | ------------ |
| 全屋照明回路 | 客厅、卧室、厨卫的LED照明灯具共12盏 | 0.3 | 1.5mm²铜芯绝缘导线 |
| 普通插座回路 | 各房间常规墙面插座共14个，连接电视、电脑、路由器、小型家电等小功率用电器 | 1.7 | 2.5mm²铜芯绝缘导线 |
| 厨房专用回路 | 电饭煲、微波炉、电热水壶、抽油烟机各1台 | 3.2 | 4mm²铜芯绝缘导线 |
答：该分支回路规划将大功率集中的厨房区域设置独立回路，所选导线的安全载流量均大于对应回路由$I=\frac{P}{U}$计算得到的最大工作电流，符合家庭安全用电的设计要求。
【知识点】
家庭电路设计、电功率计算、导线规格选择
【点评】
本题结合家庭实际用电场景，考查家庭分支回路的设计原则，需掌握电功率与电流的换算、导线规格的选择依据，体现物理知识在生活中的应用，注重安全用电的实践能力。
【难度系数】
0.5
设计家庭分支回路需遵循“大功率用电器独立设置回路”的原则，先对家庭用电器分类，计算各回路总功率；再根据家庭电路电压（220V），利用公式$I=\frac{P}{U}$计算各回路最大工作电流，结合导线安全载流量选择合适规格的铜芯绝缘导线，确保用电安全。
【解析】
按照家庭实际用电场景，将用电器划分为三类分支回路：
1. 全屋照明回路：包含客厅、卧室、厨卫的LED照明灯具共12盏，总功率为0.3kW，工作电流$I=\frac{P}{U}=\frac{0.3×10^3W}{220V}≈1.36A$，选择1.5mm²铜芯绝缘导线；
2. 普通插座回路：包含各房间常规墙面插座共14个，连接电视、电脑等小功率用电器，总功率1.7kW，工作电流$I=\frac{1.7×10^3W}{220V}≈7.73A$，选择2.5mm²铜芯绝缘导线；
3. 厨房专用回路：包含电饭煲、微波炉等大功率用电器各1台，总功率3.2kW，工作电流$I=\frac{3.2×10^3W}{220V}≈14.55A$，选择4mm²铜芯绝缘导线，满足安全要求。
【答案】
| 分支回路 | 用电器和数量 | 总功率/kW | 建议导线规格 |
| -------- | ------------ | --------- | ------------ |
| 全屋照明回路 | 客厅、卧室、厨卫的LED照明灯具共12盏 | 0.3 | 1.5mm²铜芯绝缘导线 |
| 普通插座回路 | 各房间常规墙面插座共14个，连接电视、电脑、路由器、小型家电等小功率用电器 | 1.7 | 2.5mm²铜芯绝缘导线 |
| 厨房专用回路 | 电饭煲、微波炉、电热水壶、抽油烟机各1台 | 3.2 | 4mm²铜芯绝缘导线 |
答：该分支回路规划将大功率集中的厨房区域设置独立回路，所选导线的安全载流量均大于对应回路由$I=\frac{P}{U}$计算得到的最大工作电流，符合家庭安全用电的设计要求。
【知识点】
家庭电路设计、电功率计算、导线规格选择
【点评】
本题结合家庭实际用电场景，考查家庭分支回路的设计原则，需掌握电功率与电流的换算、导线规格的选择依据，体现物理知识在生活中的应用，注重安全用电的实践能力。
【难度系数】
0.5
