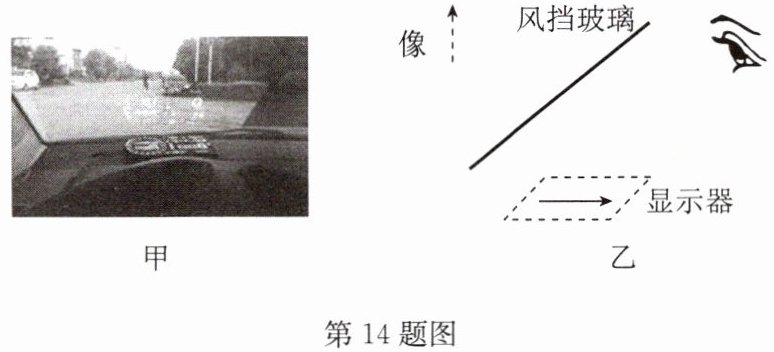

14.汽车自带抬头显示器(如图甲所示)简称HUD.图乙是它的工作原理图,能将水平显示器上的重要行车数据通过前风挡玻璃(看成平面镜)呈现在正前方,确保驾驶的舒适安全,下列说法正确的是 (
A.通过风挡玻璃所成的像是实像
B.HUD与小孔成像的原理相同
C.风挡玻璃与水平面的夹角应为$45°$
D.若驾驶员想将成的像位置调低,可将显示器沿水平方向向右移动
C
)A.通过风挡玻璃所成的像是实像
B.HUD与小孔成像的原理相同
C.风挡玻璃与水平面的夹角应为$45°$
D.若驾驶员想将成的像位置调低,可将显示器沿水平方向向右移动
答案
14. C
解析
【分析】本题考查平面镜成像的应用，需结合平面镜成像的特点（像与物关于镜面对称、成虚像）和原理（光的反射）分析各选项。首先明确风挡玻璃相当于平面镜，再逐一判断每个选项的正误：A选项涉及像的虚实，B选项涉及成像原理，C选项涉及平面镜角度对像方向的影响，D选项涉及物移动时像的位置变化。
【解析】风挡玻璃相当于平面镜，平面镜成像的原理是光的反射，成像特点为正立、等大的虚像，像与物关于平面镜对称。
选项A：平面镜成的是虚像，不是实像，因此A错误；
选项B：小孔成像的原理是光的直线传播，而HUD利用平面镜成像，原理是光的反射，二者原理不同，因此B错误；
选项C：根据像与物关于镜面对称，当水平的显示器要成竖直方向的像时，风挡玻璃（平面镜）与水平面的夹角应为45°，此时水平的物经过反射后，像会竖直向上，符合题目要求，因此C正确；
选项D：根据平面镜成像的对称性，将显示器沿水平方向向右移动时，像会向远离风挡玻璃的方向移动，位置会变高，无法调低像的位置，因此D错误。
【答案】C
【知识点】平面镜成像、光的反射
【点评】本题结合汽车HUD的实际应用，考查平面镜成像的核心知识点，需要学生将物理规律与生活实例结合，难度适中，注重知识的应用能力。
【难度系数】0.5
【解析】风挡玻璃相当于平面镜，平面镜成像的原理是光的反射，成像特点为正立、等大的虚像，像与物关于平面镜对称。
选项A：平面镜成的是虚像，不是实像，因此A错误；
选项B：小孔成像的原理是光的直线传播，而HUD利用平面镜成像，原理是光的反射，二者原理不同，因此B错误；
选项C：根据像与物关于镜面对称，当水平的显示器要成竖直方向的像时，风挡玻璃（平面镜）与水平面的夹角应为45°，此时水平的物经过反射后，像会竖直向上，符合题目要求，因此C正确；
选项D：根据平面镜成像的对称性，将显示器沿水平方向向右移动时，像会向远离风挡玻璃的方向移动，位置会变高，无法调低像的位置，因此D错误。
【答案】C
【知识点】平面镜成像、光的反射
【点评】本题结合汽车HUD的实际应用，考查平面镜成像的核心知识点，需要学生将物理规律与生活实例结合，难度适中，注重知识的应用能力。
【难度系数】0.5
15.如图所示,点$A'$是物体AB上的点A在平面镜中的像.请作出平面镜及物体AB在平面镜中所成的像$A'B'$.
答案
15. 如答图所示
解析
【分析】本题是平面镜成像作图题，解题依据是“平面镜成像时，像与物关于镜面对称”。首先确定平面镜位置：连接物点A和它的像点A'，作线段AA'的垂直平分线，该垂直平分线即为平面镜所在直线；接着确定物体AB的像：找到B点关于平面镜的对称点B'，连接A'和B'，得到的线段A'B'就是AB在平面镜中的像。
【解析】1. 连接A、A'两点，用尺规作线段AA'的垂直平分线，该线为平面镜的位置；2. 过点B作平面镜的垂线，在平面镜另一侧的垂线上截取点B'，使B'到平面镜的距离等于B到平面镜的距离，确定B的像点B'；3. 连接A'、B'，线段A'B'就是物体AB在平面镜中所成的像。
【答案】如答图所示
【知识点】平面镜成像特点、平面镜作图
【点评】本题考查平面镜成像的基础作图，核心是利用像与物的对称性，属于初中光学的常规题型，需掌握对称法的应用。
【难度系数】0.5
【解析】1. 连接A、A'两点，用尺规作线段AA'的垂直平分线，该线为平面镜的位置；2. 过点B作平面镜的垂线，在平面镜另一侧的垂线上截取点B'，使B'到平面镜的距离等于B到平面镜的距离，确定B的像点B'；3. 连接A'、B'，线段A'B'就是物体AB在平面镜中所成的像。
【答案】如答图所示
【知识点】平面镜成像特点、平面镜作图
【点评】本题考查平面镜成像的基础作图，核心是利用像与物的对称性，属于初中光学的常规题型，需掌握对称法的应用。
【难度系数】0.5
16.请在图中画出三角形ABC在平面镜MN中所成的像.
第16题图
第16题图答案
16. 如答图所示
解析
【分析】
要画出三角形ABC在平面镜MN中的像，需依据平面镜成像的核心特点：像与物体关于镜面对称。解题时，先确定三角形的三个顶点A、B、C，分别作出它们关于平面镜MN的对称点，再连接对称点即可得到像，这是利用轴对称性质解决几何作图的典型应用。
【解析】
根据“像与物关于镜面对称”的性质，作图步骤如下：
1. 过点A作平面镜MN的垂线，延长垂线至MN另一侧，使A到MN的距离等于A'到MN的距离，得到点A的对称点A'；
2. 用同样方法，分别作出点B、点C关于MN的对称点B'、C'；
3. 用虚线依次连接A'、B'、C'，三角形A'B'C'即为三角形ABC在平面镜MN中所成的像。
【答案】
如答图所示
【知识点】
平面镜成像特点、轴对称作图
【点评】
本题是平面镜成像的基础作图题，核心是利用像与物关于镜面对称的性质，作图时需注意辅助线用虚线，对称点到镜面的距离相等，属于几何作图的常规应用。
【难度系数】
0.6
要画出三角形ABC在平面镜MN中的像，需依据平面镜成像的核心特点：像与物体关于镜面对称。解题时，先确定三角形的三个顶点A、B、C，分别作出它们关于平面镜MN的对称点，再连接对称点即可得到像，这是利用轴对称性质解决几何作图的典型应用。
【解析】
根据“像与物关于镜面对称”的性质，作图步骤如下：
1. 过点A作平面镜MN的垂线，延长垂线至MN另一侧，使A到MN的距离等于A'到MN的距离，得到点A的对称点A'；
2. 用同样方法，分别作出点B、点C关于MN的对称点B'、C'；
3. 用虚线依次连接A'、B'、C'，三角形A'B'C'即为三角形ABC在平面镜MN中所成的像。
【答案】
如答图所示
【知识点】
平面镜成像特点、轴对称作图
【点评】
本题是平面镜成像的基础作图题，核心是利用像与物关于镜面对称的性质，作图时需注意辅助线用虚线，对称点到镜面的距离相等，属于几何作图的常规应用。
【难度系数】
0.6
17.在十字路口矗立着一幢大楼，它临街的一面全部都是用新型玻璃装饰的，因此过往的车辆都在这块大的平面镜中成像，如图所示，小刚在十字路口中心面向北而立（确保安全的情况下），从这面镜子中看到一辆汽车向西行驶，驶到十字路口向左转弯，这辆汽车实际是 （
A.向北行驶右拐弯
B.向西行驶左拐弯
C.向南行驶右拐弯
D.向南行驶左拐弯
C
）A.向北行驶右拐弯
B.向西行驶左拐弯
C.向南行驶右拐弯
D.向南行驶左拐弯
答案
17. C
解析
【分析】要解决本题，需利用平面镜成像的核心特点：像与物体关于镜面对称，即像和物体的左右方向相反，上下方向一致。首先明确本题中平面镜是大楼临街的玻璃，属于竖直平面镜，再结合像的运动状态，通过对称关系推导汽车的实际运动情况。
【解析】根据平面镜成像的对称规律，像与物体关于镜面对称，左右相反、上下不变。题目中，小刚从镜子中看到汽车向西行驶、向左转弯，结合对称关系：像的“向西行驶”对应实际的“向南行驶”，像的“向左转弯”对应实际的“向右转弯”，因此这辆汽车实际是向南行驶、右拐弯。
【答案】C
【知识点】平面镜成像特点
【点评】本题考查平面镜成像的实际应用，核心是理解像与物体的对称关系，需结合方向判断，属于平面镜成像的基础应用题，难度适中。
【难度系数】0.5
【解析】根据平面镜成像的对称规律，像与物体关于镜面对称，左右相反、上下不变。题目中，小刚从镜子中看到汽车向西行驶、向左转弯，结合对称关系：像的“向西行驶”对应实际的“向南行驶”，像的“向左转弯”对应实际的“向右转弯”，因此这辆汽车实际是向南行驶、右拐弯。
【答案】C
【知识点】平面镜成像特点
【点评】本题考查平面镜成像的实际应用，核心是理解像与物体的对称关系，需结合方向判断，属于平面镜成像的基础应用题，难度适中。
【难度系数】0.5
