-要点梳理
(1)通电导体周围存在着磁场，磁场的方向与的方向有关。
(2)通电螺线管外部的磁场与周围的磁场很相似，其磁场的极性与螺线管中的方向有关。
(3)右手螺旋定则：用右手握住螺线管，让四指弯曲且与螺线管中电流的方向一致，则拇指所指的那端就是通电螺线管的极。

(1)电流 (2)条形磁体 电流 (3)N

【分析】
本题考查电与磁中通电导体、通电螺线管的磁场相关基础知识，需结合奥斯特实验结论、通电螺线管的磁场特点及右手螺旋定则的内容逐一解答。首先回忆奥斯特实验：通电导体周围存在磁场，磁场方向由电流方向决定；接着明确通电螺线管外部磁场与条形磁体相似，磁极极性和电流方向有关；最后掌握右手螺旋定则判断螺线管磁极的方法。
【解析】
(1) 奥斯特实验表明，通电导体周围存在磁场，且磁场方向与电流的方向有关，故填电流；
(2) 通电螺线管外部的磁场分布和条形磁体周围的磁场相似，其磁场的极性与螺线管中电流的方向有关，故依次填条形磁体、电流；
(3) 根据右手螺旋定则：右手握住螺线管，四指弯曲方向与螺线管中电流方向一致，拇指所指的那端就是通电螺线管的N极，故填N。
【答案】
(1)电流 (2)条形磁体 电流 (3)N
【知识点】
通电导体的磁场、通电螺线管的磁场、右手螺旋定则
【点评】
本题是电与磁部分的基础知识点填空题，直接考查课本核心概念，难度较低，熟记相关基础知识即可轻松解答，适合巩固基础。
【难度系数】
0.8

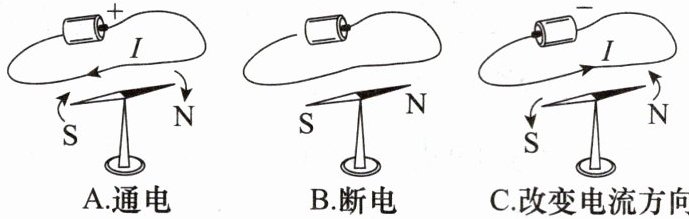

1.如图所示，图A与图B对比得出的结论是；图A与图C对比得出的结论是电流的磁场方向与有关。

1.电流周围存在着磁场 电流的方向

【分析】要解答本题，需对比不同实验图的现象差异，结合奥斯特实验的原理分析结论：图A是通电状态，小磁针偏转；图B是断电状态，小磁针不偏转，二者对比可得出通电导线周围的磁场情况；图A和图C的电流方向不同，小磁针偏转方向不同，可分析磁场方向的影响因素。
【解析】图A中导线通电，小磁针发生偏转；图B中断电，小磁针不偏转，说明通电导线周围存在磁场，即电流周围存在着磁场。图A与图C中，电流方向改变，小磁针的偏转方向也改变，说明电流的磁场方向与电流的方向有关。
【答案】电流周围存在着磁场；电流的方向
【知识点】电流的磁效应、电流的磁场方向
【点评】本题通过奥斯特实验的不同情况对比，考查电流的磁效应及磁场方向的影响因素，属于基础实验题，需掌握实验现象与结论的对应关系。
【难度系数】0.6

2. 如图所示，将一根直导线放在静止的小磁针的正上方，并与小磁针平行，探究通电直导线周围的磁场。下列说法错误的是（）

A.开关断开时，小磁针的N极指向地磁的南极
B.实验中使用小磁针的目的是检测电流的周围是否有磁场
C.实验中用到的探究方法是转换法
D.实验中通电直导线相对水平地面东西放置时，实验现象最明显

2.D

【分析】
要判断各选项正误，需结合地磁场特点、奥斯特实验原理及探究方法逐一分析：
1. 开关断开时，电路无电流，小磁针受地磁场作用，N极指向地理北极，而地磁南极位于地理北极附近，据此判断A；
2. 电流的磁场无法直接观察，小磁针偏转可直观反映磁场存在，据此判断B；
3. 将不易观察的磁场转换为易观察的小磁针偏转，属于转换法，据此判断C；
4. 奥斯特实验中，通电直导线需南北放置，才能使电流磁场与地磁场垂直，让小磁针偏转明显，据此判断D。
【解析】
本题考查奥斯特实验的相关知识，逐一分析选项：
选项A：开关断开时，电路无电流，小磁针处于地磁场中，N极指向地理北极，而地磁南极在地理北极附近，因此小磁针N极指向地磁南极附近，该说法正确；
选项B：电流的磁场是看不见、摸不着的，小磁针在磁场中会发生偏转，通过小磁针是否偏转可判断电流周围是否存在磁场，因此小磁针的作用是检测电流周围是否有磁场，该说法正确；
选项C：将不易观察的磁场转换为容易观察的小磁针偏转，这种探究方法属于转换法，该说法正确；
选项D：奥斯特实验中，为使实验现象明显，通电直导线应南北放置，此时电流产生的磁场方向为东西方向，与地磁场方向垂直，小磁针偏转明显；若导线东西放置，电流产生的磁场方向为南北方向，与地磁场方向一致，小磁针几乎不偏转，实验现象不明显，因此该说法错误。
综上，说法错误的是D选项。
【答案】
D
【知识点】
电流的磁效应、地磁场、转换法
【点评】
本题围绕奥斯特实验展开，考查了地磁场特点、转换法的应用及奥斯特实验的操作要点，属于基础实验类题目，需学生熟练掌握相关知识点，明确实验设计的原理。
【难度系数】
0.5

3.[核心素养·科学探究]如图是探究通电螺线管
管周围的磁场的实验装置，在玻璃板上均匀撒上铁屑，给螺线管通电后轻轻敲击玻璃板，铁屑分布情况如图所示。

(1)若实验过程中只改变电流方向，铁屑分布情况相同，说明通电螺旋管周围磁场分布情况与电流方向（选填“有关”或“无关”）。
(2)为了说明电流方向改变，通电螺线管周围磁场方向也改变，可以采取的措施是。

3.(1)无关
(2)在通电螺线管周围放上少量小磁针，改变电流方向，观察小磁针N极指向的变化

【分析】
本题围绕通电螺线管的磁场探究展开，需明确铁屑与小磁针在磁场探究中的作用：铁屑可显示磁场的分布（强弱、形状），但无法体现磁场方向；小磁针能指示磁场方向。第(1)问通过改变电流方向后铁屑分布不变，判断磁场分布与电流方向的关系；第(2)问需借助能显示磁场方向的器材，设计实验验证磁场方向随电流方向的变化。
【解析】
(1) 铁屑的分布反映的是磁场的强弱和分布形状，改变电流方向后铁屑分布情况相同，说明通电螺线管周围磁场的分布未随电流方向改变，因此通电螺线管周围磁场分布与电流方向无关。
(2) 要说明电流方向改变时磁场方向也改变，需要能检测磁场方向的器材，小磁针可指示磁场方向，故采取的措施是：在通电螺线管周围放上少量小磁针，改变电流方向，观察小磁针N极指向的变化，以此证明磁场方向的改变。
【答案】
(1)无关；(2)在通电螺线管周围放上少量小磁针，改变电流方向，观察小磁针N极指向的变化
【知识点】
通电螺线管的磁场；磁场方向判断
【点评】
本题结合实验探究通电螺线管的磁场特点，重点考查铁屑和小磁针在磁场探究中的不同作用，需区分磁场的“分布”与“方向”的差异，体现科学探究的思路。
【难度系数】
0.5

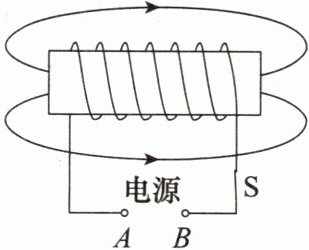

4.[2024·烟台中考]螺线管是汽车启动器的一个重要部件，驾驶员转动钥匙发动汽车时，相当于给螺线管通电。如图所示，螺线管的左端为极，A为电源的极。

易错突破 ☞ P101T3、T4

4.N 负

【分析】首先根据磁体外部磁感线的特点：磁感线从N极出发，回到S极，结合图中磁感线的箭头方向判断螺线管的磁极；再利用安培定则（右手螺旋定则），结合螺线管的绕线方式判断电流方向，进而确定电源的正负极。
【解析】1. 判断螺线管的磁极：在磁体外部，磁感线的方向是从N极指向S极，图中螺线管外部的磁感线箭头向左，说明磁感线从螺线管右端指向左端，因此螺线管的左端为N极，右端为S极。2. 判断电源的正负极：根据安培定则，右手握住螺线管，大拇指指向螺线管的N极（左端），四指弯曲的方向为电流在螺线管中的流向。观察螺线管的绕线，电流从螺线管的右端流入、左端流出，说明电流从电源的B端流出，A端流入，因此电源的A端为负极，B端为正极。
【答案】N；负
【知识点】磁感线、安培定则、磁极
【点评】本题考查磁感线的特点和安培定则的应用，核心是掌握磁体外部磁感线的方向规律，以及安培定则的正确操作，属于电磁学基础应用题型，需注意绕线方向对电流判断的影响。
【难度系数】0.6

5. [2025·吉林中考]如图所示,请标出通电螺线管的N极并在A点画出磁感线的方向。

5.如图所示

【分析】
要确定通电螺线管的N极和A点的磁感线方向，需利用安培定则（右手螺旋定则）和磁感线的分布规律。步骤如下：1. 明确电流方向：螺线管左端导线电流向上，右端导线电流向下；2. 用安培定则判断N极：右手握住螺线管，让四指指向电流的环绕方向，大拇指所指的一端即为N极；3. 确定磁感线方向：磁体外部的磁感线从N极出发，回到S极，据此判断A点的磁感线方向。
【解析】
1. 判断螺线管N极：右手握住螺线管，四指顺着电流的环绕方向（左端电流向上，绕线使电流沿螺线管向右环绕），大拇指指向螺线管左端，因此螺线管左端为N极；2. 判断A点磁感线方向：磁体外部磁感线由N极指向S极，故A点的磁感线方向为水平向右。
【答案】
如图所示
【知识点】
安培定则、磁感线方向
【点评】
本题考查安培定则的应用和磁感线的分布规律，是电磁学基础题型，需熟练掌握安培定则的操作方法和磁感线的特点。
【难度系数】
0.3

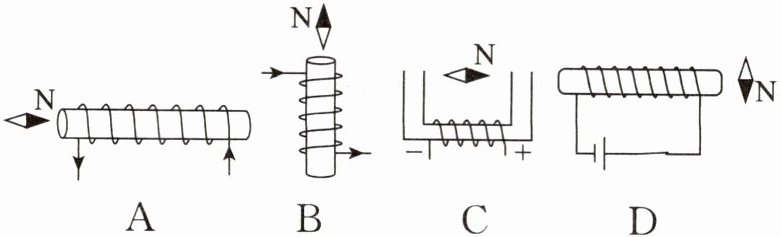

6. 如图所示，小磁针静止后指向正确的是()

6.C

【分析】
要判断小磁针指向是否正确，需利用安培定则（右手螺旋定则）确定螺线管的磁极，再根据“小磁针静止时N极指向与磁场方向一致”的规律分析。步骤为：①对每个选项的螺线管，结合电流方向和绕线方式，用安培定则判断N、S极；②确定螺线管外部的磁场方向（外部磁场从N极指向S极）；③对比小磁针N极指向是否与磁场方向一致，一致则正确，否则错误。
【解析】
1. 选项A：螺线管电流左端向下、右端向上，用安培定则，右手握住螺线管，四指沿电流方向，大拇指指向右端，故螺线管左端为S极，右端为N极。螺线管左端外部磁场方向向左（指向S极），小磁针N极应向左，但图中小磁针N极向右，A错误。
2. 选项B：螺线管电流下端向右、上端向左，用安培定则，右手握住螺线管，四指沿电流方向，大拇指向上，故螺线管上端为N极。螺线管上方磁场方向向上（从N极向外），小磁针N极应向上，但图中小磁针N极向下，B错误。
3. 选项C：U型螺线管电流从右端（+）流入、左端（-）流出，结合绕线方式，用安培定则判断：螺线管开口处的磁场方向水平向右，小磁针N极指向与磁场方向一致，C正确。
4. 选项D：螺线管电流从电源正极流入右端，结合绕线，用安培定则，右手握住螺线管，四指沿电流方向，大拇指指向左端，故螺线管右端为S极。螺线管右端外部磁场方向向左（指向S极），小磁针N极应向左，但图中小磁针N极向下，D错误。
【答案】
C
【知识点】
安培定则、磁场方向、小磁针指向
【点评】
本题考查安培定则的应用，需熟练掌握右手螺旋定则的操作，明确螺线管外部磁场方向与小磁针N极指向的对应关系，属于电磁学基础题型。
【难度系数】
0.3
