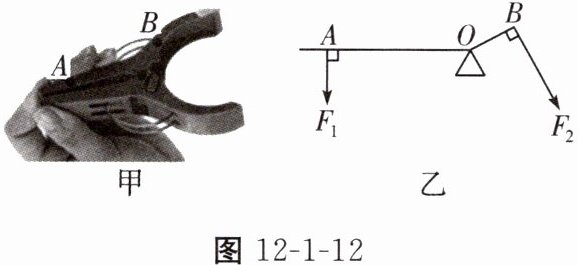

6. 如图12-1-12甲所示的是一个晒衣夹。在张开
口夹衣服的过程中,可将其上半部分看成如图
12-1-12乙所示的杠杆。若动力$F_{1}=5\ \mathrm{N}$,阻
力$F_{2}=15\ \mathrm{N}$,动力臂$AO=6\ \mathrm{cm}$,则阻力臂
$OB=\_\_\_\_\_\_\mathrm{cm}$。

答案

2

解析

【分析】
这是杠杆平衡条件的应用问题,解题思路是依据杠杆平衡条件$F_1L_1=F_2L_2$,已知动力$F_1$、阻力$F_2$、动力臂$AO$,将已知量代入公式变形即可求出阻力臂$OB$。先明确杠杆平衡条件的表达式,再对公式变形得到阻力臂的计算式,最后代入数值计算。
【解析】
根据杠杆的平衡条件$F_1L_1=F_2L_2$,可得:
$F_1 × AO = F_2 × OB$
将公式变形求解阻力臂$OB$:
$OB = \frac{F_1 × AO}{F_2}$
代入已知数据$F_1=5\ \mathrm{N}$,$AO=6\ \mathrm{cm}$,$F_2=15\ \mathrm{N}$:
$OB = \frac{5\ \mathrm{N} × 6\ \mathrm{cm}}{15\ \mathrm{N}} = 2\ \mathrm{cm}$
【答案】
2
【知识点】
杠杆平衡条件
【点评】
本题考查杠杆平衡条件的直接应用,解题关键是准确识别杠杆的五要素,熟练运用杠杆平衡公式计算,属于基础题型。
【难度系数】
0.8
7. 如图12-1-13为用手写字时的示意图,笔可以
看成是杠杆,O为支点,F为阻力,请画出F
的力臂l。

答案


解析

【分析】
要画出阻力F的力臂,需遵循力臂的定义:力臂是支点到力的作用线的垂直距离。首先明确支点O,接着找到阻力F的作用线,最后从支点O向F的作用线作垂线段,该垂线段即为F的力臂l。具体思考步骤:①确定支点位置;②明确力的作用线(可延长力的作用线,用虚线表示);③过支点作力的作用线的垂线,标注垂足和力臂符号。
【解析】
1. 确定杠杆的支点O;
2. 延长阻力F的作用线(画虚线,使其成为一条完整的直线);
3. 从支点O向F的作用线作垂线(用虚线绘制),垂足为垂线与F作用线的交点;
4. 标注该垂线段为l,即为阻力F的力臂(画图结果如参考答案所示)。
【答案】
画出从支点O到阻力F作用线的垂线段并标注为l(具体图形见参考答案)
【知识点】
力臂的画法;杠杆五要素
【点评】
本题考查力臂的基本画法,核心是理解力臂的定义,作图时需注意延长线、垂线均用虚线绘制,准确标注力臂符号,是杠杆相关知识的基础考查题型。
【难度系数】
0.7
8. 杠杆平衡时,阻力$F_{2}$的大小为90 N,阻力臂
$l_{2}$为0.2 m,动力臂$l_{1}$为0.6 m,求动力的
大小。

答案

解:根据杠杆平衡条件$F_{1}l_{1}=F_{2}l_{2}$,
$ F_{1}=\frac{F_{2}l_{2}}{l_{1}}=\frac{90\ \mathrm{N} × 0.2\ \mathrm{m}}{0.6\ \mathrm{m}}=30\ \mathrm{N}$

解析

【分析】
要解决这个问题,首先回忆杠杆平衡的核心条件:动力×动力臂=阻力×阻力臂(即$F_{1}l_{1}=F_{2}l_{2}$)。题目已明确给出阻力$F_{2}$、阻力臂$l_{2}$、动力臂$l_{1}$的具体数值,我们只需将公式变形为$F_{1}=\frac{F_{2}l_{2}}{l_{1}}$,再把已知数值代入计算,就能求出动力的大小。
【解析】
根据杠杆平衡条件$F_{1}l_{1}=F_{2}l_{2}$,变形可得:
$F_{1}=\frac{F_{2}l_{2}}{l_{1}}$
将$F_{2}=90\ \mathrm{N}$,$l_{2}=0.2\ \mathrm{m}$,$l_{1}=0.6\ \mathrm{m}$代入上式:
$F_{1}=\frac{90\ \mathrm{N} × 0.2\ \mathrm{m}}{0.6\ \mathrm{m}}=30\ \mathrm{N}$
【答案】
30 N
【知识点】
杠杆平衡条件
【点评】
本题是杠杆平衡条件的基础应用,题目直接给出所有所需物理量,只需熟练掌握杠杆平衡公式并正确代入数值计算即可,重点考查对核心公式的理解与简单运算能力。
【难度系数】
0.8
9. 在探究杠杆平衡条件的实验中。

(1)将装置放在水平桌面上,静止时如图
12-1-14甲所示,此时杠杆处于

(选填"平衡"或"非平衡")状态。
(2)为了使杠杆在水平位置平衡,应将螺母向
(选填"左"或"右")调节,这样操
作的目的是便于测量

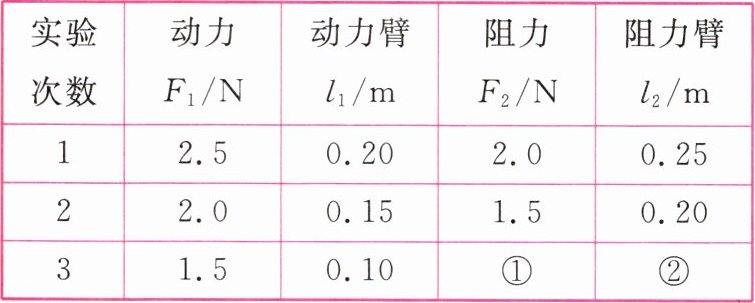

(3)实验中,在杠杆两侧挂上不同数量的钩
码,第1、2次杠杆平衡时的数据已填入表
格。图12-1-14乙是第3次杠杆平衡时的
情景,此次杠杆右侧的阻力和阻力臂的数
据①为
,②为


(4)分析实验数据,可归纳出杠杆的平衡条件
(用字母表示)。

答案

(1)平衡
(2)右
力臂
(3)1.0
0.15
(4)$F_{1}l_{1}=F_{2}l_{2}$

解析

【分析】
1. 第(1)问:杠杆的平衡状态包括静止和匀速转动状态,题目中杠杆静止,因此处于平衡状态。
2. 第(2)问:甲图中杠杆左端下沉、右端上翘,根据杠杆调节规则,平衡螺母应向偏高的右端调节;杠杆在水平位置平衡时,力的方向与杠杆垂直,力臂可直接从杠杆刻度读取,便于测量力臂。
3. 第(3)问:假设每个钩码重力为0.5N,图乙右侧挂2个钩码,阻力为2×0.5N=1.0N;若每格长度为0.05m,阻力臂为3格,即3×0.05m=0.15m。
4. 第(4)问:分析实验数据,动力与动力臂的乘积等于阻力与阻力臂的乘积,据此归纳出杠杆平衡条件的字母表达式。
【解析】
(1) 杠杆静止时属于平衡状态,故填“平衡”。
(2) 甲图杠杆右端上翘,为使杠杆在水平位置平衡,应将螺母向右调节;此操作能让力臂与杠杆重合,便于测量力臂。
(3) 设每个钩码重力为0.5N,每格长度为0.05m,图乙右侧阻力$F_{2}=2×0.5N=1.0N$,阻力臂$l_{2}=3×0.05m=0.15m$,所以①为1.0N,②为0.15m。
(4) 分析实验数据可得,杠杆的平衡条件是动力×动力臂=阻力×阻力臂,用字母表示为$F_{1}l_{1}=F_{2}l_{2}$。
【答案】
(1) 平衡
(2) 右;力臂
(3) 1.0N;0.15m
(4) $F_{1}l_{1}=F_{2}l_{2}$
【知识点】
杠杆平衡状态判断;杠杆的调节;杠杆平衡条件
【点评】
本题围绕探究杠杆平衡条件的实验展开,覆盖了实验基础操作、数据读取及规律归纳等核心内容,是力学实验的典型考点,需熟练掌握实验操作要点与平衡条件。
【难度系数】
0.7

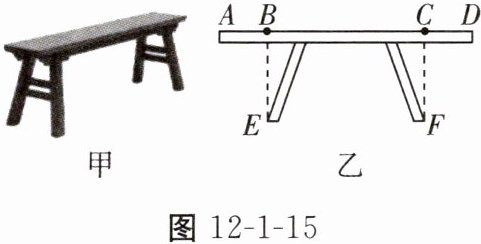

1.【多选题】如图12-1-15甲所示的条凳,人若坐
在凳的一端,极易使其另一端上翘而摔倒。
现将其简化为如图12-1-15乙所示的示意图,
B、C点分别与凳脚的E、F点在同一竖直直线
上。当人对水平凳面施加竖直向下的压力
时,下列分析正确的是(
)


A.压力作用于A点,可将条凳视为绕E点转
动的杠杆
B.只要压力作用于凳面的中间,则条凳一定
不会上翘
C.只要在A、D点同时施加压力,则条凳一定
不会上翘
D.在B或C点施加一个压力,则条凳一定不
会上翘

答案

ABD

解析

【分析】
要解决这道题,需结合杠杆的相关知识,明确杠杆的支点、力臂等要素,分析不同压力作用点下条凳的转动情况:
1. 对于选项A,当压力作用在A点时,条凳有绕E点转动的趋势,此时E为支点,条凳可视为绕E点转动的杠杆;
2. 选项B,压力作用在凳面中间(B、C之间),该区域在两个凳脚的竖直正上方之间,条凳两端均有支撑,不会出现一端上翘;
3. 选项C,若A点压力远大于D点压力,条凳仍可能绕E点转动,使D端上翘,并非一定不会上翘;
4. 选项D,在B、C点施加压力时,压力作用线分别通过E、F点,力臂为0,不会产生使条凳转动的力矩,因此条凳不会上翘。
【解析】
逐一分析各选项:
A选项:当压力作用于A点时,条凳有绕E点转动的趋势,可将条凳视为绕E点转动的杠杆,A正确。
B选项:压力作用于凳面的中间(B、C之间区域),此时压力的作用点在两个凳脚的竖直正上方之间,条凳的两端均有凳脚的支撑,不会出现一端上翘的情况,B正确。
C选项:若在A、D点同时施加压力,当A点的压力远大于D点的压力时,条凳仍可能绕E点转动,使D端上翘,因此条凳不一定不会上翘,C错误。
D选项:在B点施加压力时,压力的作用线通过E点,力臂为0,不会使条凳绕F点转动;在C点施加压力时,压力的作用线通过F点,力臂为0,不会使条凳绕E点转动,因此条凳一定不会上翘,D正确。
【答案】
ABD
【知识点】
杠杆的平衡条件、杠杆五要素
【点评】
本题以条凳为载体考查杠杆的应用,解题关键是明确不同压力作用点下杠杆的支点、力臂情况,结合杠杆的转动原理分析条凳是否会出现上翘情况,需要学生具备一定的模型分析能力。
【难度系数】
0.6
