【例1】在探究串联电路电流的规律时，小亮连接了下图所示的电路，闭合开关，观察到$\mathrm{L}_1$比$\mathrm{L}_2$亮。下列说法正确的是 （）


A.通过$\mathrm{L}_1$的电流大于通过$\mathrm{L}_2$的电流
B.电流表$\mathrm{A}_1$的示数等于电流表$\mathrm{A}_2$的示数
C.如果把$\mathrm{L}_1$和$\mathrm{L}_2$的位置对调，$\mathrm{L}_1$会变暗
D.把开关接到电源负极与$\mathrm{L}_2$之间，断开开关，$\mathrm{L}_1$亮，$\mathrm{L}_2$不亮
【解题点拨】由图可知，该电路为串联电路，根据串联电路的电流特点可知通过两灯的电流大小关系和电流表示数的关系；如果把$\mathrm{L}_1$、$\mathrm{L}_2$的位置对调，两灯仍串联，此时通过$\mathrm{L}_1$、$\mathrm{L}_2$的电流不变；在串联电路中，开关控制所有的用电器，开关的位置改变时，其控制作用不变。

B

【分析】要解决本题，首先判断电路连接方式：观察实物图可知电流只有一条路径，因此$\mathrm{L}_1$与$\mathrm{L}_2$串联，电流表$\mathrm{A}_1$、$\mathrm{A}_2$均测量串联电路的电流。再结合串联电路“各处电流相等”的核心规律，逐一分析各选项的对错。
【解析】1. 电路判断：电流从电源正极流出，依次经过开关$\mathrm{S}$、电流表$\mathrm{A}_1$、灯泡$\mathrm{L}_1$、灯泡$\mathrm{L}_2$、电流表$\mathrm{A}_2$，回到电源负极，电路只有一条电流路径，故$\mathrm{L}_1$与$\mathrm{L}_2$串联，两电流表均测串联电路的电流。
2. 分析选项A、B：根据串联电路电流规律，串联电路中各处电流相等，因此通过$\mathrm{L}_1$的电流等于通过$\mathrm{L}_2$的电流，电流表$\mathrm{A}_1$的示数等于电流表$\mathrm{A}_2$的示数，故A错误，B正确。
3. 分析选项C：将$\mathrm{L}_1$和$\mathrm{L}_2$位置对调后，电路仍为串联，通过两灯的电流不变；由$P=I^2R$可知，两灯实际功率不变，亮度不变，故C错误。
4. 分析选项D：串联电路中，开关控制整个电路，开关位置改变，控制作用不变；把开关接到电源负极与$\mathrm{L}_2$之间，断开开关时，整个电路断路，两灯都不亮，故D错误。
【答案】B
【知识点】串联电路电流规律、电路识别
【点评】本题考查串联电路的电流规律，属于基础题，关键是正确判断电路为串联，再利用“串联电路各处电流相等”的特点分析选项，同时需理解串联电路中开关的控制作用，难度不大。
【难度系数】0.7

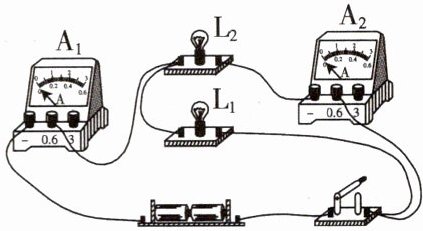

【例2】在探究串、并联电路中电流的规律时，某同学做了右图所示的实验。闭合开关后，电流表A₁、A₂的示数分别为0.5 A和0.3 A，则通过小灯泡L₁的电流为A，通过小灯泡L₂的电流为A。

【解题点拨】由图可知，小灯泡L₁和L₂并联，电流表A₁测干路电路，电流表A₂测通过小灯泡L₂的电流，根据并联电路的电流特点可求出通过小灯泡L₁的电流。

0.2 0.3

【分析】
要解决本题，首先观察电路图，确定小灯泡L₁和L₂的连接方式为并联；接着明确电流表的测量对象：电流表A₁位于干路，测量整个电路的总电流；电流表A₂与L₂串联，测量通过L₂的支路电流。最后根据并联电路的电流规律，干路电流等于各支路电流之和，即可计算出通过L₁的电流。
【解析】
由电路图可知，L₁与L₂并联，电流表A₁测干路电流，示数为总电流I=0.5A；电流表A₂测L₂支路的电流，示数为I₂=0.3A。根据并联电路的电流规律：I = I₁ + I₂，可得通过L₁的电流I₁ = I - I₂ = 0.5A - 0.3A = 0.2A；通过L₂的电流等于电流表A₂的示数，即0.3A。
【答案】
0.2；0.3
【知识点】
并联电路电流规律；电流表的使用
【点评】
本题考查并联电路的电流规律，解题关键是正确判断电流表测量的电流范围，属于电学基础题，有助于巩固学生对串并联电路电流特点的理解。
【难度系数】
0.8
