5. 一顶太阳能风扇凉帽的顶部装有一个太阳能电池板，帽檐装有一个小型电风扇。电池板在太阳光的照射下，将能转化为电能，驱动电风扇工作。电风扇工作时的电压为1.2 V，电流为50 mA，若电风扇正常工作了1 h，则电流做的功为J。

5.太阳 216

【分析】首先明确能量转化的规律，太阳能电池板的作用是将太阳能转化为电能；计算电流做功时，需先统一各物理量的单位，再运用电功公式进行计算，注意单位换算的准确性。
【解析】1. 太阳能电池板在太阳光照射下，将太阳能转化为电能，故第一空填“太阳”；2. 计算电流做的功：先统一单位，电流$I=50mA=0.05A$，时间$t=1h=3600s$，根据电功公式$W=UIt$，代入数据得$W=1.2V×0.05A×3600s=216J$，故第二空填“216”。
【答案】太阳；216
【知识点】能量转化、电功计算
【点评】本题考查基础的能量转化和电功计算，核心是单位换算与公式应用，属于常规基础题。
【难度系数】0.8

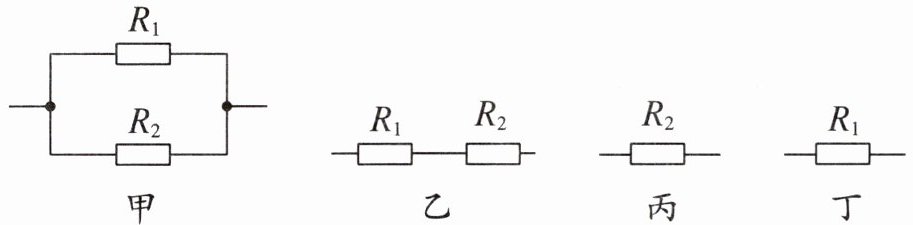

6.现有两个定值电阻(阻值$R_1＞R_2$),按照如图所示的四种方式,分别接到电压恒为$U$的电源两端工作相同的时间。四个电路中电流做功的大小关系正确的是()


A.$W_甲＞W_乙＞W_丙＞W_丁$
B.$W_乙＞W_丙＞W_甲＞W_丁$
C.$W_甲＞W_丙＞W_丁＞W_乙$
D.$W_丙＞W_丁＞W_乙＞W_甲$

6.C

【分析】首先明确：电源电压U恒定，工作时间t相同，根据电功公式$ W=\frac{U^2 t}{R_{总}} $，电功W与电路总电阻$ R_{总} $成反比，总电阻越小，电功越大。接下来需分别计算四个电路的总电阻，通过比较总电阻大小，推导电功的大小关系。
【解析】
1. 计算各电路总电阻：
甲图：$ R_1 $与$ R_2 $并联，并联总电阻公式为$ R_{甲}=\frac{R_1R_2}{R_1+R_2} $，并联总电阻小于任意分电阻，故$ R_{甲}＜R_2＜R_1 $；
乙图：$ R_1 $与$ R_2 $串联，串联总电阻公式为$ R_{乙}=R_1+R_2 $，串联总电阻大于任意分电阻，故$ R_{乙}＞R_1＞R_2 $；
丙图：仅$ R_2 $接入，总电阻$ R_{丙}=R_2 $；
丁图：仅$ R_1 $接入，总电阻$ R_{丁}=R_1 $；
2. 总电阻大小关系：$ R_{乙}＞R_{丁}＞R_{丙}＞R_{甲} $；
3. 电功推导：因U、t相同，由$ W=\frac{U^2 t}{R_{总}} $，电功与总电阻成反比，故电功大小为$ W_甲＞W_丙＞W_丁＞W_乙 $。
【答案】C
【知识点】电功计算、串并联电阻规律
【点评】本题结合串并联电路电阻特点与电功公式，核心是利用“电压和时间一定时，电功与总电阻成反比”的规律，需掌握串并联电阻的大小关系，难度适中。
【难度系数】0.5

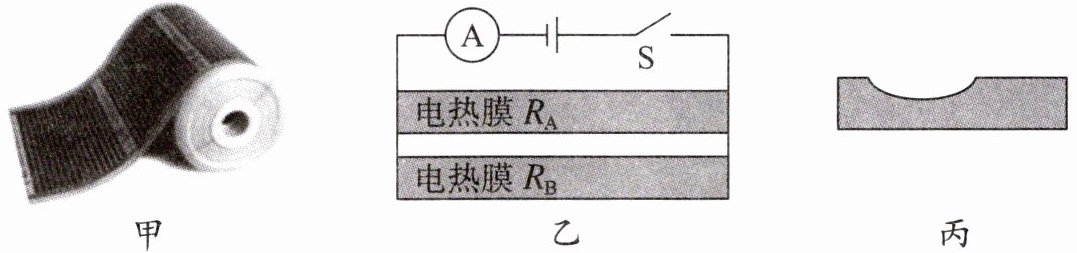

7. 图甲为碳纤维电热膜，常作为地暖必备材料而广泛应用于建筑领域。某跨学科实践小组利用图乙所示的电路对其进行探究，将两条长方形电热膜A、B贴在绝缘材料上。已知电热膜A、B的阻值$ R_A = 2R_B = 60\ \Omega $，电源电压为12 V。下列说法正确的是（）


A.电热膜A两端的电压为6 V
B.通过电热膜A的电流为0.2 A
C.A与B消耗的电能之比为2：1
D.若电热膜B磨损为图丙所示形状，且电流表示数为0.5 A，则此时$ R_B = 120\ \Omega $

7.B

【分析】首先判断电路连接方式：图乙中电热膜A、B为并联，电流表测干路电流，电源电压为12V。已知$R_A=60\ \Omega$，由$R_A=2R_B$可算出$R_B=30\ \Omega$。接下来结合并联电路特点、欧姆定律、电能公式逐一分析选项，判断各选项的正误。
【解析】由题意得，$R_A=60\ \Omega$，因$R_A=2R_B$，故$R_B=30\ \Omega$；图乙中$R_A$与$R_B$并联，电源电压$U=12\ \mathrm{V}$。
选项A：并联电路各支路电压等于电源电压，因此$R_A$两端电压为$12\ \mathrm{V}$，A错误；
选项B：根据欧姆定律，通过$R_A$的电流$I_A=\frac{U}{R_A}=\frac{12\ \mathrm{V}}{60\ \Omega}=0.2\ \mathrm{A}$，B正确；
选项C：并联时电压$U$相同，时间$t$相同，电能$W=UIt$，故$\frac{W_A}{W_B}=\frac{I_A}{I_B}$；通过$R_B$的电流$I_B=\frac{U}{R_B}=\frac{12\ \mathrm{V}}{30\ \Omega}=0.4\ \mathrm{A}$，则$\frac{W_A}{W_B}=\frac{0.2\ \mathrm{A}}{0.4\ \mathrm{A}}=\frac{1}{2}$，C错误；
选项D：电热膜B磨损后横截面积减小，电阻变大；电流表示数为$0.5\ \mathrm{A}$时，总电阻$R_{\mathrm{总}}=\frac{U}{I}=\frac{12\ \mathrm{V}}{0.5\ \mathrm{A}}=24\ \Omega$；并联电路满足$\frac{1}{R_{\mathrm{总}}}=\frac{1}{R_A}+\frac{1}{R_B'}$，代入得$\frac{1}{24\ \Omega}=\frac{1}{60\ \Omega}+\frac{1}{R_B'}$，解得$R_B'=40\ \Omega≠120\ \Omega$，D错误。
【答案】B
【知识点】并联电路特点、欧姆定律、电能计算
【点评】本题考查并联电路规律及欧姆定律、电能公式的应用，需先明确电路连接方式，再结合相关公式分析各选项，同时注意电阻与横截面积的关系（磨损后横截面积变小，电阻变大）。
【难度系数】0.5

8.(多选)小阳跟随父母乘飞机外出旅游时,看到机场有规定:“严禁携带额定能量超过160 W·h的充电宝搭乘飞机。”小阳带了一个充电宝,铭牌上标有“电池容量20 000 mA·h/3.7 V”字样。下列说法正确的是()

A.充电宝给手机充电时,将电能转化为其他形式的能
B.给充电宝充电时,充电宝相当于一个用电器
C.额定能量为160 W·h的充电宝充满电后储存的电能为$5.76×10^{5}\ \mathrm{J}$
D.小阳所带的充电宝可以带上飞机

8.BCD

【分析】
本题需分步骤分析各选项：1. 明确充电宝充电、放电时的能量转化及元件类型；2. 利用电能公式计算充电宝储存的电能，注意单位换算（mA·h转A·h、W·h转J）；3. 对比计算结果与机场规定的160W·h，判断是否可携带；4. 逐一验证每个选项的对错。
【解析】
选项A：充电宝给手机充电时，充电宝作为电源，将自身储存的化学能转化为电能，并非电能转化为其他形式的能（充电宝自身的能量转化），故A错误。
选项B：给充电宝充电时，充电宝消耗电能，相当于电路中的用电器，故B正确。
选项C：额定能量160W·h的充电宝储存的电能为：$ W = 160\ \mathrm{W·h} = 160 × 3600\ \mathrm{J} = 5.76 × 10^5\ \mathrm{J} $，故C正确。
选项D：小阳所带充电宝的额定能量为：$ W = UIt = 3.7\ \mathrm{V} × 20000 × 10^{-3}\ \mathrm{A} × 1\ \mathrm{h} = 74\ \mathrm{W·h} $，因74W·h ＜ 160W·h，故可以带上飞机，D正确。
【答案】
BCD
【知识点】
电能计算、能量转化、单位换算
【点评】
本题结合生活实际考查充电宝相关物理知识，涉及能量转化判断、电能单位换算及航空携带规定，需准确掌握电能公式和单位换算，难度适中。
【难度系数】
0.6
