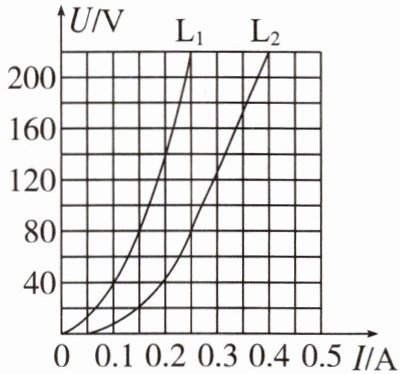

9.两个灯泡的U-I图像如下，将两灯并联接在220 V的家庭电路中，关闭家里其他所有用电器，两灯正常发光，则两灯正常工作时干路中的电流为
0.65
A，两灯工作5 h，共消耗电能0.715
kW·h。答案
9.0.65 0.715
解析
【分析】
要解决该问题，需结合并联电路特点和U-I图像的应用：并联电路中各支路电压相等，等于电源电压，因此两灯并联在220V电路中时，两灯两端电压均为220V，此时灯正常发光；接着从U-I图像读取两灯在220V电压下的对应电流，根据并联电路干路电流等于各支路电流之和计算干路电流；最后利用电能公式计算两灯工作5h消耗的总电能。
【解析】
1. 计算干路电流：
并联电路各支路电压等于电源电压，故两灯两端电压$ U = 220V $。从U-I图像可知，当$ U=220V $时，$ L_1 $对应的电流$ I_1=0.25A $，$ L_2 $对应的电流$ I_2=0.4A $。根据并联电路电流规律，干路电流$ I = I_1 + I_2 = 0.25A + 0.4A = 0.65A $。
2. 计算总消耗电能：
总功率$ P = UI = 220V × 0.65A = 143W = 0.143kW $，工作时间$ t=5h $，根据电能公式$ W=Pt $，得$ W = 0.143kW × 5h = 0.715kW·h $。
【答案】
0.65；0.715
【知识点】
并联电路电流规律；电能计算；U-I图像应用
【点评】
本题结合U-I图像考查并联电路的电流特点和电能计算，关键是从图像中准确读取对应电压下的电流，再结合电学公式计算，属于基础电学综合题，难度适中。
【难度系数】
0.5
要解决该问题，需结合并联电路特点和U-I图像的应用：并联电路中各支路电压相等，等于电源电压，因此两灯并联在220V电路中时，两灯两端电压均为220V，此时灯正常发光；接着从U-I图像读取两灯在220V电压下的对应电流，根据并联电路干路电流等于各支路电流之和计算干路电流；最后利用电能公式计算两灯工作5h消耗的总电能。
【解析】
1. 计算干路电流：
并联电路各支路电压等于电源电压，故两灯两端电压$ U = 220V $。从U-I图像可知，当$ U=220V $时，$ L_1 $对应的电流$ I_1=0.25A $，$ L_2 $对应的电流$ I_2=0.4A $。根据并联电路电流规律，干路电流$ I = I_1 + I_2 = 0.25A + 0.4A = 0.65A $。
2. 计算总消耗电能：
总功率$ P = UI = 220V × 0.65A = 143W = 0.143kW $，工作时间$ t=5h $，根据电能公式$ W=Pt $，得$ W = 0.143kW × 5h = 0.715kW·h $。
【答案】
0.65；0.715
【知识点】
并联电路电流规律；电能计算；U-I图像应用
【点评】
本题结合U-I图像考查并联电路的电流特点和电能计算，关键是从图像中准确读取对应电压下的电流，再结合电学公式计算，属于基础电学综合题，难度适中。
【难度系数】
0.5

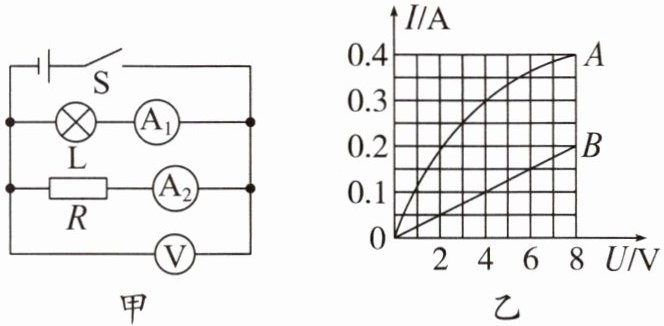

10. 小灯泡 L 和定值电阻接在如图甲所示的电路中,两者的 I-U 关系图像如图乙所示,图线
A
(选填“A”或“B”)是小灯泡的 I-U 关系图像,图线 B 所代表元件的阻值为40
Ω。当电压表的示数为 8 V 时,小灯泡 L 和定值电阻在 10 s 内消耗的总电能为48
J。答案
10.A 40 48
解析
【分析】
要解决本题，需分三步思考：①区分小灯泡和定值电阻的I-U图线：小灯泡的电阻随温度升高而增大，其I-U图像为曲线（电流与电压不成正比），而定值电阻阻值不变，I-U图像为过原点的直线，据此判断对应图线；②计算定值电阻阻值：从图线B中选取一组对应的电压和电流，利用欧姆定律R=U/I计算；③计算总电能：当电压表示数为8V时，并联电路各支路电压等于电源电压，分别找出此时灯泡和定值电阻的电流，求出总电流，再根据电功公式W=UIt计算10s内的总电能。
【解析】
1. 区分图线：小灯泡的电阻随温度变化，I-U图像是曲线，因此图线A是小灯泡的I-U关系图像；图线B是定值电阻的I-U图像。
2. 计算定值电阻阻值：从图线B可知，当电压U=8V时，电流I=0.2A，根据欧姆定律得定值电阻阻值R=U/I=8V/0.2A=40Ω。
3. 计算总电能：当电压表示数为8V时，电源电压U=8V，此时灯泡的电流I_L=0.4A，定值电阻的电流I_R=0.2A，总电流I总=I_L+I_R=0.4A+0.2A=0.6A。根据电功公式，10s内总电能W=U I总 t=8V×0.6A×10s=48J。
【答案】
A；40；48
【知识点】
欧姆定律；电功计算；I-U图像
【点评】
本题结合并联电路特点与I-U图像，考查了欧姆定律、电功公式的应用，关键是明确小灯泡电阻随温度变化的特性，以及并联电路中电压、电流的规律，难度中等。
【难度系数】
0.6
要解决本题，需分三步思考：①区分小灯泡和定值电阻的I-U图线：小灯泡的电阻随温度升高而增大，其I-U图像为曲线（电流与电压不成正比），而定值电阻阻值不变，I-U图像为过原点的直线，据此判断对应图线；②计算定值电阻阻值：从图线B中选取一组对应的电压和电流，利用欧姆定律R=U/I计算；③计算总电能：当电压表示数为8V时，并联电路各支路电压等于电源电压，分别找出此时灯泡和定值电阻的电流，求出总电流，再根据电功公式W=UIt计算10s内的总电能。
【解析】
1. 区分图线：小灯泡的电阻随温度变化，I-U图像是曲线，因此图线A是小灯泡的I-U关系图像；图线B是定值电阻的I-U图像。
2. 计算定值电阻阻值：从图线B可知，当电压U=8V时，电流I=0.2A，根据欧姆定律得定值电阻阻值R=U/I=8V/0.2A=40Ω。
3. 计算总电能：当电压表示数为8V时，电源电压U=8V，此时灯泡的电流I_L=0.4A，定值电阻的电流I_R=0.2A，总电流I总=I_L+I_R=0.4A+0.2A=0.6A。根据电功公式，10s内总电能W=U I总 t=8V×0.6A×10s=48J。
【答案】
A；40；48
【知识点】
欧姆定律；电功计算；I-U图像
【点评】
本题结合并联电路特点与I-U图像，考查了欧姆定律、电功公式的应用，关键是明确小灯泡电阻随温度变化的特性，以及并联电路中电压、电流的规律，难度中等。
【难度系数】
0.6

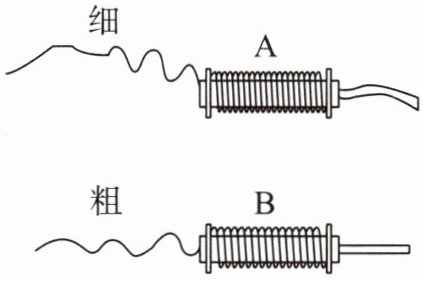

11. 右图为两个定值电阻 A、B 的内部结构示意图，A、B 所用电阻丝(涂有绝缘漆)粗细均匀、材料相同，分别缠绕在相同的圆柱形绝缘棒上，圈数分别为 55 和 33，A 的电阻丝比 B 的电阻丝细。将 A、B 并联在电路中工作相同时间，通过分析说明哪个定值电阻消耗的电能多。
答案
11. 根据题意可知，A、B 所用电阻丝(涂有绝缘漆)粗细均匀、材料相同，由于 A 的圈数比 B 的圈数多，A 的电阻丝比 B 的细，所以 A 的阻值大于 B 的阻值。根据并联电路的电压、电流规律和欧姆定律可知，A 两端的电压等于 B 两端的电压，通过 A 的电流小于通过 B 的电流，根据 $W=UIt$ 知，A 消耗的电能比 B 消耗的电能少。
解析
【分析】
要判断哪个定值电阻消耗的电能多，需先确定A、B的阻值大小，再结合并联电路的特点和电能公式分析。首先根据影响电阻的因素（材料、长度、横截面积）判断电阻大小；再利用并联电路电压相等的规律，结合电能公式推导得出结论。
【解析】
1. 判断电阻大小：电阻的大小由材料、长度、横截面积决定，公式为$R=\rho\frac{L}{S}$（$\rho$为电阻率，材料相同则$\rho$相同）。已知A、B电阻丝材料相同，A的缠绕圈数更多，说明电阻丝长度$L_A ＞ L_B$；A的电阻丝更细，横截面积$S_A ＜ S_B$，因此$R_A ＞ R_B$。
2. 并联电路特点：A、B并联在电路中，根据并联电路规律，各支路两端电压相等，即$U_A=U_B=U$，且工作时间$t$相同。
3. 计算电能：根据电能公式$W=UIt$，结合欧姆定律$I=\frac{U}{R}$，可得$W=\frac{U^2t}{R}$。由于$U$和$t$相同，电阻越大，消耗的电能越小。因为$R_A ＞ R_B$，所以$W_A ＜ W_B$，即B消耗的电能更多。
【答案】
定值电阻B消耗的电能多。
【知识点】
影响电阻大小的因素；并联电路特点；电能的计算
【点评】
本题结合电阻的影响因素、并联电路规律和电能计算，考查学生对电学基础知识点的综合应用能力，需先正确判断电阻大小，再结合电路特点分析电能，属于中等难度的基础应用题。
【难度系数】
0.5
要判断哪个定值电阻消耗的电能多，需先确定A、B的阻值大小，再结合并联电路的特点和电能公式分析。首先根据影响电阻的因素（材料、长度、横截面积）判断电阻大小；再利用并联电路电压相等的规律，结合电能公式推导得出结论。
【解析】
1. 判断电阻大小：电阻的大小由材料、长度、横截面积决定，公式为$R=\rho\frac{L}{S}$（$\rho$为电阻率，材料相同则$\rho$相同）。已知A、B电阻丝材料相同，A的缠绕圈数更多，说明电阻丝长度$L_A ＞ L_B$；A的电阻丝更细，横截面积$S_A ＜ S_B$，因此$R_A ＞ R_B$。
2. 并联电路特点：A、B并联在电路中，根据并联电路规律，各支路两端电压相等，即$U_A=U_B=U$，且工作时间$t$相同。
3. 计算电能：根据电能公式$W=UIt$，结合欧姆定律$I=\frac{U}{R}$，可得$W=\frac{U^2t}{R}$。由于$U$和$t$相同，电阻越大，消耗的电能越小。因为$R_A ＞ R_B$，所以$W_A ＜ W_B$，即B消耗的电能更多。
【答案】
定值电阻B消耗的电能多。
【知识点】
影响电阻大小的因素；并联电路特点；电能的计算
【点评】
本题结合电阻的影响因素、并联电路规律和电能计算，考查学生对电学基础知识点的综合应用能力，需先正确判断电阻大小，再结合电路特点分析电能，属于中等难度的基础应用题。
【难度系数】
