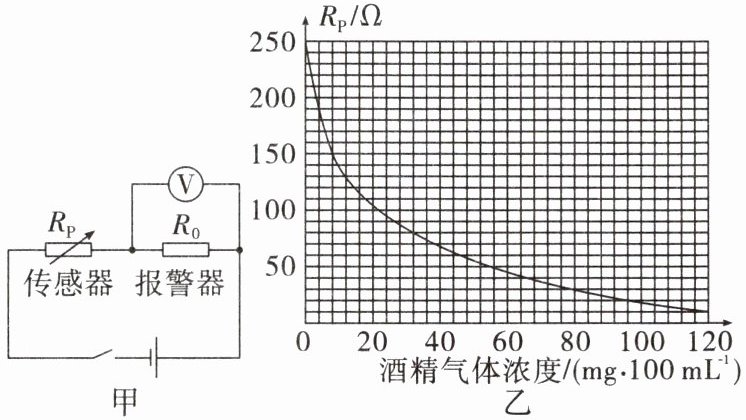

9.酒驾、醉驾会给交通安全带来巨大隐患,便携式酒精测试仪给交警执法带来了极大的便利。如图甲所示是便携式酒精测试仪的原理图,电源电压恒为3 V,$R_P$是酒精气体传感器,其电阻随每100 mL气体中酒精浓度变化的规律如图乙所示,$R_0$是报警器,其电阻恒定为50 Ω。

(1)当气体中酒精浓度为0时,电路中的电流是多少?
(2)当气体中酒精浓度为0时,通电10 s电流产生的热量是多少?
(3)我国法律规定,当每100 mL的气体中酒精浓度大于或等于20 mg,小于80 mg为酒驾;大于或等于80 mg为醉驾。在对某司机的检测中,电压表的示数为2 V,该司机属于酒驾还是醉驾?

答案

(1)$0.01\ \mathrm{A}$ (2)$0.3\ \mathrm{J}$ (3)该司机属于醉驾
