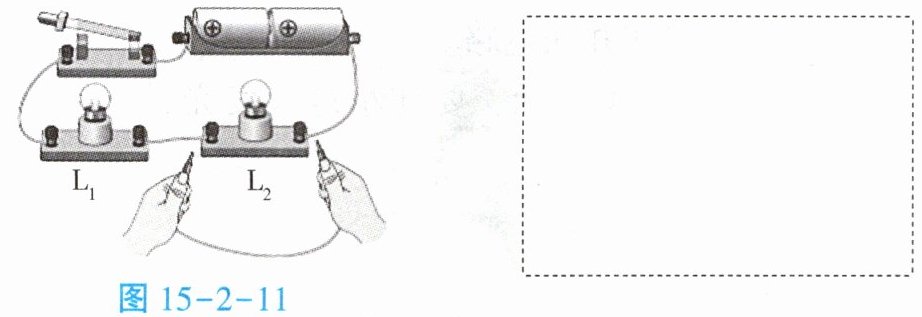

3. 图15-2-11是由$\mathrm{L}_1$、$\mathrm{L}_2$两个小灯泡，两节干电池，一个开关及若干导线组成的电路。闭合开关，$\mathrm{L}_1$、$\mathrm{L}_2$发光。
（1）如图15-2-11，把导线接在$\mathrm{L}_2$的两端，你会看到$\mathrm{L}_1$，$\mathrm{L}_2$；（均选填“熄灭”或“发光”）$\mathrm{L}_1$，$\mathrm{L}_2$。（均选填“通路”“断路”或“被短路”）
（2）在下面的虚线框内画出把导线接在$\mathrm{L}_2$两端时的等效电路图。

3. (1) 发光 熄灭 通路 被短路 (2) 如答图15-7所示。

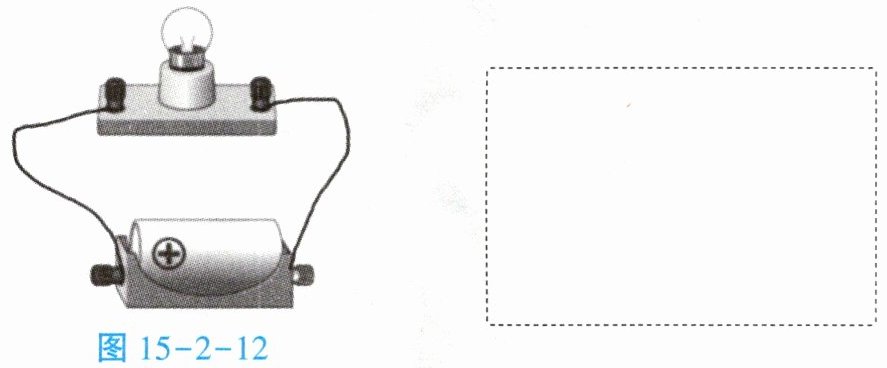

4. 图15-2-12是由一个小灯泡、一节干电池及两根导线组成的电路，小灯泡发光。
（1）把一根导线接在小灯泡的两端，你会看到小灯泡（选填“熄灭”或“发光”）。这时小灯泡，电源。（均选填“断路”或“被短路”）
（2）在下面的虚线框内画出把一根导线接在小灯泡两端时的等效电路图。

4. (1) 熄灭 被短路 被短路 (2) 如答图15-8所示

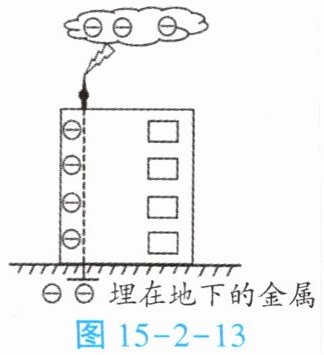

5. 如图15-2-13，带负电的云层靠近建筑物上的避雷针时，向避雷针剧烈放电形成雷电，下列说法正确的是（）

A.云层带负电是由于失去了大量正电荷
B.云层带负电是由于摩擦创造了负电荷
C.放电时，电荷从避雷针向云层方向移动
D.放电时，电流方向是从避雷针流向云层

5. D
