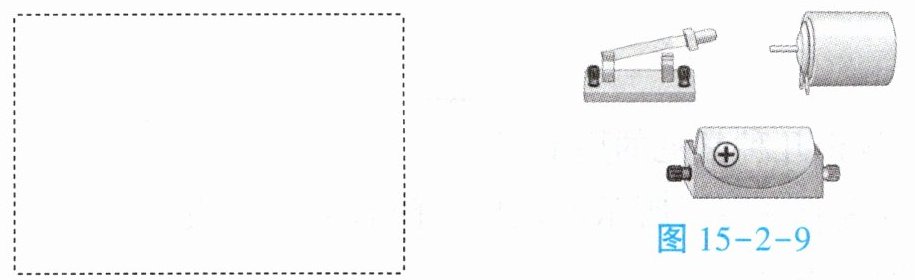

1. 设计电路使图15-2-9中的开关闭合后小电动机能够转动起来。

（1）请在上面的虚线框内画出电路图。
（2）用箭头在电路图中标出开关闭合时电路中的电流方向。
（3）用笔画线代替导线，根据电路图连接实物。

(1)(2) 如答图15-3所示。(3) 如答图15-4所示。

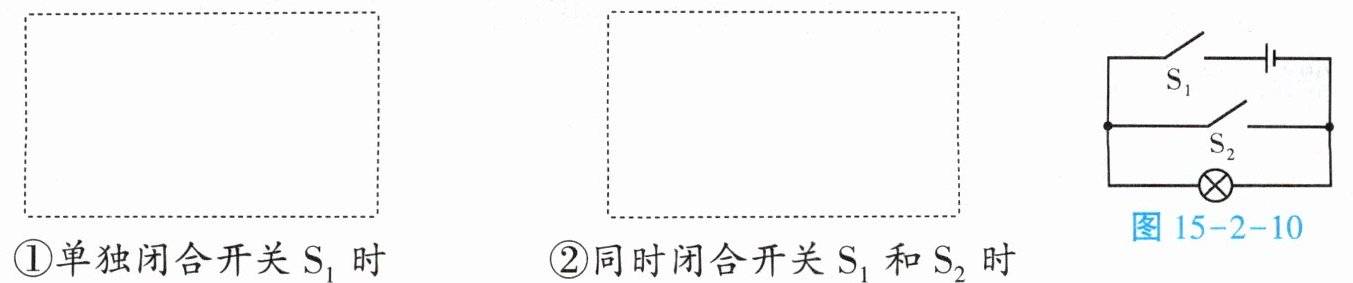

2. 如图15-2-10所示，已知电路中所有元器件完好。
（1）按要求在下面的虚线框内画出等效电路图。

①单独闭合开关$\mathrm{S}_{1}$时 ②同时闭合开关$\mathrm{S}_{1}$和$\mathrm{S}_{2}$时
图15-2-10
（2）单独闭合开关$\mathrm{S}_{1}$时，灯泡；同时闭合开关$\mathrm{S}_{1}$和$\mathrm{S}_{2}$时，灯泡。（均选填“发光”或“不发光”）
（3）单独闭合开关$\mathrm{S}_{1}$时，电路属于；同时闭合开关$\mathrm{S}_{1}$和$\mathrm{S}_{2}$时，电路属于。（均选填“通路”“断路”或“短路”）口述你的判断依据。

2. (1) ①如答图15-5所示。②如答图15-6所示。(2) 发光 不发光 (3) 通路 短路 依据：①单独闭合开关$\mathrm{S}_{1}$后，从闭合回路分析，用电器与电源处于闭合回路中，用电器能够正常工作，所以为通路。②同时闭合开关$\mathrm{S}_{1}$和$\mathrm{S}_{2}$后，从闭合回路分析，电路为一条闭合回路，但电路里没有任何用电器，电流从电源正极直接流回电源负极，所以为短路。(仅供参考，合理即可)
