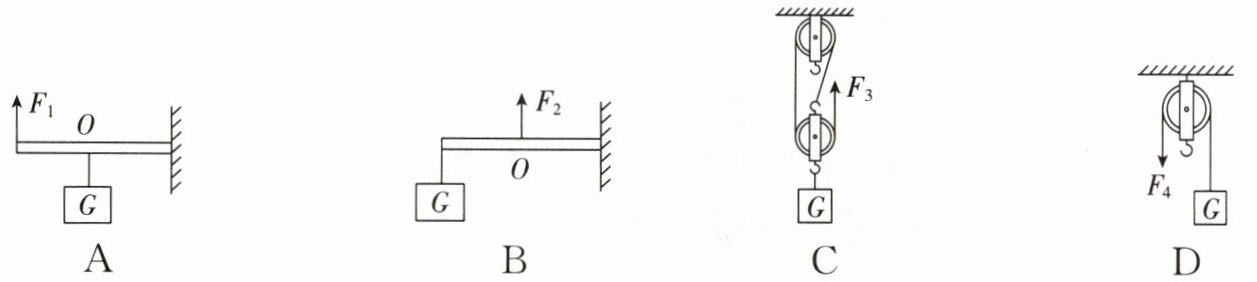

6.用如图所示的简单机械(O是杠杆的中点),使重力同为G的物体都处于静止状态,不计摩擦力、机械自重及绳重,其中拉力最大的是
(
(
B
)答案
6.B
解析
【分析】
要找出拉力最大的选项，需分别计算四个简单机械的拉力：利用杠杆平衡条件计算A、B的拉力，利用滑轮组、定滑轮的特点计算C、D的拉力，再比较大小即可。
【解析】
1. 选项A：杠杆支点在右端，设杠杆总长为$ L $，O是中点，则阻力$ G $的力臂为$ \frac{L}{2} $，动力$ F_1 $的力臂为$ L $。根据杠杆平衡条件$ F_1 × L = G × \frac{L}{2} $，得$ F_1 = \frac{G}{2} $。
2. 选项B：杠杆支点在右端，阻力$ G $的力臂为$ L $，动力$ F_2 $的力臂为$ \frac{L}{2} $。根据杠杆平衡条件$ F_2 × \frac{L}{2} = G × L $，得$ F_2 = 2G $。
3. 选项C：滑轮组中承担物重的绳子段数$ n=2 $，不计机械自重和摩擦，拉力$ F_3 = \frac{G}{n} = \frac{G}{2} $。
4. 选项D：定滑轮不省力，仅改变力的方向，故$ F_4 = G $。
比较得：$ F_2 $最大，对应选项B。
【答案】
B
【知识点】
杠杆平衡条件、滑轮组、定滑轮特点
【点评】
本题考查简单机械的拉力计算，需熟练运用杠杆平衡条件和滑轮的工作特点，分别分析各机械的拉力后比较，属于基础力学题。
【难度系数】
0.5
要找出拉力最大的选项，需分别计算四个简单机械的拉力：利用杠杆平衡条件计算A、B的拉力，利用滑轮组、定滑轮的特点计算C、D的拉力，再比较大小即可。
【解析】
1. 选项A：杠杆支点在右端，设杠杆总长为$ L $，O是中点，则阻力$ G $的力臂为$ \frac{L}{2} $，动力$ F_1 $的力臂为$ L $。根据杠杆平衡条件$ F_1 × L = G × \frac{L}{2} $，得$ F_1 = \frac{G}{2} $。
2. 选项B：杠杆支点在右端，阻力$ G $的力臂为$ L $，动力$ F_2 $的力臂为$ \frac{L}{2} $。根据杠杆平衡条件$ F_2 × \frac{L}{2} = G × L $，得$ F_2 = 2G $。
3. 选项C：滑轮组中承担物重的绳子段数$ n=2 $，不计机械自重和摩擦，拉力$ F_3 = \frac{G}{n} = \frac{G}{2} $。
4. 选项D：定滑轮不省力，仅改变力的方向，故$ F_4 = G $。
比较得：$ F_2 $最大，对应选项B。
【答案】
B
【知识点】
杠杆平衡条件、滑轮组、定滑轮特点
【点评】
本题考查简单机械的拉力计算，需熟练运用杠杆平衡条件和滑轮的工作特点，分别分析各机械的拉力后比较，属于基础力学题。
【难度系数】
0.5
7. 如图所示,用滑轮组匀速提升重为 200 N 的物体,拉力 $ F = 125 \, \mathrm{N} $,物体上升的高度为4 m,不计绳重和摩擦,则在此过程中,下列说法正确的是（
A.总功为 800 J
B.动滑轮重为 5 N
C.绳端移动的距离为 4 m
D.滑轮组的机械效率为 80%
D
）A.总功为 800 J
B.动滑轮重为 5 N
C.绳端移动的距离为 4 m
D.滑轮组的机械效率为 80%
答案
7.D
解析
【分析】
要解决这道题，首先需确定滑轮组中承担物重的绳子段数$n$，再结合滑轮组的相关公式逐一分析选项：
1. 先判断绳子段数：由图可知，动滑轮上有2段绳子承担物重，即$n=2$；
2. 回忆公式：绳端移动距离$s=nh$，总功$W_{总}=Fs$，不计绳重和摩擦时拉力$F=\frac{G_{物}+G_{动}}{n}$，有用功$W_{有}=G_{物}h$，机械效率$\eta=\frac{W_{有}}{W_{总}}×100\%$；
3. 代入已知条件（$G_{物}=200N$，$F=125N$，$h=4m$）计算各物理量，判断选项对错。
【解析】
1. 绳端移动距离：$s=nh=2×4m=8m$，故选项C错误；
2. 总功：$W_{总}=Fs=125N×8m=1000J$，故选项A错误；
3. 动滑轮重：不计绳重和摩擦，由$F=\frac{G_{物}+G_{动}}{n}$得，$G_{动}=nF - G_{物}=2×125N -200N=50N$，故选项B错误；
4. 机械效率：有用功$W_{有}=G_{物}h=200N×4m=800J$，则$\eta=\frac{W_{有}}{W_{总}}×100\%=\frac{800J}{1000J}×100\%=80\%$，故选项D正确。
【答案】
D
【知识点】
滑轮组的机械效率；滑轮组的计算
【点评】
本题考查滑轮组的基础计算，核心是确定承担物重的绳子段数，掌握总功、有用功、机械效率及动滑轮重的计算方法，属于常规基础题型。
【难度系数】
0.5
要解决这道题，首先需确定滑轮组中承担物重的绳子段数$n$，再结合滑轮组的相关公式逐一分析选项：
1. 先判断绳子段数：由图可知，动滑轮上有2段绳子承担物重，即$n=2$；
2. 回忆公式：绳端移动距离$s=nh$，总功$W_{总}=Fs$，不计绳重和摩擦时拉力$F=\frac{G_{物}+G_{动}}{n}$，有用功$W_{有}=G_{物}h$，机械效率$\eta=\frac{W_{有}}{W_{总}}×100\%$；
3. 代入已知条件（$G_{物}=200N$，$F=125N$，$h=4m$）计算各物理量，判断选项对错。
【解析】
1. 绳端移动距离：$s=nh=2×4m=8m$，故选项C错误；
2. 总功：$W_{总}=Fs=125N×8m=1000J$，故选项A错误；
3. 动滑轮重：不计绳重和摩擦，由$F=\frac{G_{物}+G_{动}}{n}$得，$G_{动}=nF - G_{物}=2×125N -200N=50N$，故选项B错误；
4. 机械效率：有用功$W_{有}=G_{物}h=200N×4m=800J$，则$\eta=\frac{W_{有}}{W_{总}}×100\%=\frac{800J}{1000J}×100\%=80\%$，故选项D正确。
【答案】
D
【知识点】
滑轮组的机械效率；滑轮组的计算
【点评】
本题考查滑轮组的基础计算，核心是确定承担物重的绳子段数，掌握总功、有用功、机械效率及动滑轮重的计算方法，属于常规基础题型。
【难度系数】
0.5

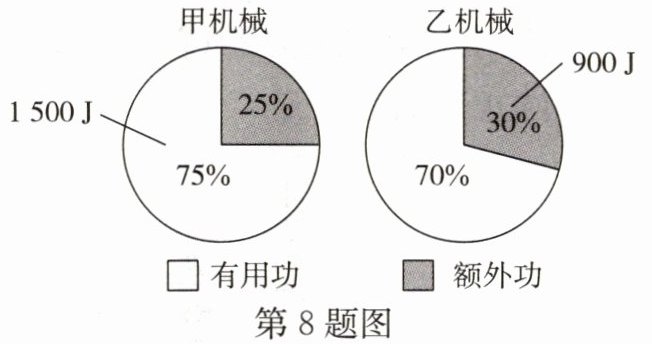

8. 如图所示的是甲、乙两机械的参数。甲、乙相比，乙的 （
A.总功较小
B.有用功较小
C.额外功较大
D.机械效率较高
C
）A.总功较小
B.有用功较小
C.额外功较大
D.机械效率较高
答案
8.C
解析
【分析】
要解决本题，需利用总功、有用功、额外功的关系，结合扇形图的占比，分别计算甲、乙机械的总功、有用功、额外功，再对比各选项。核心公式：总功$ W_{总}=W_{有用}+W_{额外} $，机械效率$ \eta=\frac{W_{有用}}{W_{总}} ×100\% $。
【解析】
1. 计算甲机械的相关物理量：
甲的有用功$ W_{有用甲}=1500J $，占总功的75%，因此甲的总功：
$ W_{总甲}=\frac{W_{有用甲}}{75\%}=\frac{1500J}{0.75}=2000J $；
甲的额外功：
$ W_{额外甲}=W_{总甲}-W_{有用甲}=2000J -1500J=500J $；
甲的机械效率：$ \eta_{甲}=75\% $。
2. 计算乙机械的相关物理量：
乙的额外功$ W_{额外乙}=900J $，占总功的30%，因此乙的总功：
$ W_{总乙}=\frac{W_{额外乙}}{30\%}=\frac{900J}{0.3}=3000J $；
乙的有用功：
$ W_{有用乙}=W_{总乙}-W_{额外乙}=3000J -900J=2100J $；
乙的机械效率：$ \eta_{乙}=\frac{W_{有用乙}}{W_{总乙}} ×100\%=\frac{2100J}{3000J}×100\%=70\% $。
3. 对比选项：
A选项：总功甲为2000J，乙为3000J，甲总功更小，A错误；
B选项：有用功甲为1500J，乙为2100J，乙有用功更大，B错误；
C选项：额外功甲为500J，乙为900J，乙额外功更大，C正确；
D选项：机械效率甲为75%，乙为70%，甲机械效率更高，D错误。
【答案】
C
【知识点】
机械效率；有用功、额外功与总功
【点评】
本题考查机械功相关的基础计算，需掌握总功、有用功、额外功的关系及机械效率公式，通过计算对比即可得出结论，属于基础题型，难度不大。
【难度系数】
0.6
要解决本题，需利用总功、有用功、额外功的关系，结合扇形图的占比，分别计算甲、乙机械的总功、有用功、额外功，再对比各选项。核心公式：总功$ W_{总}=W_{有用}+W_{额外} $，机械效率$ \eta=\frac{W_{有用}}{W_{总}} ×100\% $。
【解析】
1. 计算甲机械的相关物理量：
甲的有用功$ W_{有用甲}=1500J $，占总功的75%，因此甲的总功：
$ W_{总甲}=\frac{W_{有用甲}}{75\%}=\frac{1500J}{0.75}=2000J $；
甲的额外功：
$ W_{额外甲}=W_{总甲}-W_{有用甲}=2000J -1500J=500J $；
甲的机械效率：$ \eta_{甲}=75\% $。
2. 计算乙机械的相关物理量：
乙的额外功$ W_{额外乙}=900J $，占总功的30%，因此乙的总功：
$ W_{总乙}=\frac{W_{额外乙}}{30\%}=\frac{900J}{0.3}=3000J $；
乙的有用功：
$ W_{有用乙}=W_{总乙}-W_{额外乙}=3000J -900J=2100J $；
乙的机械效率：$ \eta_{乙}=\frac{W_{有用乙}}{W_{总乙}} ×100\%=\frac{2100J}{3000J}×100\%=70\% $。
3. 对比选项：
A选项：总功甲为2000J，乙为3000J，甲总功更小，A错误；
B选项：有用功甲为1500J，乙为2100J，乙有用功更大，B错误；
C选项：额外功甲为500J，乙为900J，乙额外功更大，C正确；
D选项：机械效率甲为75%，乙为70%，甲机械效率更高，D错误。
【答案】
C
【知识点】
机械效率；有用功、额外功与总功
【点评】
本题考查机械功相关的基础计算，需掌握总功、有用功、额外功的关系及机械效率公式，通过计算对比即可得出结论，属于基础题型，难度不大。
【难度系数】
0.6

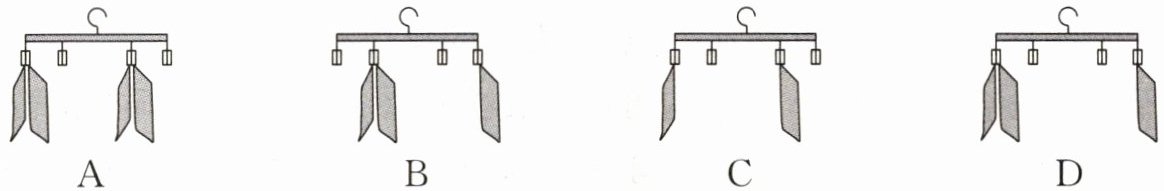

9. (2025·巴中中考)晾晒相同的湿毛巾,下列做法能让衣架保持水平平衡的是 (
B
)答案
9.B
解析
【分析】
要判断衣架是否平衡，需利用杠杆平衡条件：动力×动力臂=阻力×阻力臂（$F_1L_1=F_2L_2$）。本题中，湿毛巾的重力相当于“力”，因毛巾相同，每条重力设为$G$；悬挂点到中间挂钩（支点）的距离为力臂，通过计算各选项左右两侧的总力矩，若两侧总力矩相等，则衣架平衡。
【解析】
设每条湿毛巾重力为$G$，每个悬挂点到支点的距离为1单位长度：
选项A：左侧总力矩$=2G×2=4G$，右侧总力矩$=2G×1=2G$，$4G≠2G$，不平衡；
选项B：左侧总力矩$=2G×1=2G$，右侧总力矩$=1G×2=2G$，$2G=2G$，平衡；
选项C：左侧总力矩$=1G×2=2G$，右侧总力矩$=1G×1=1G$，$2G≠1G$，不平衡；
选项D：左侧总力矩$=2G×2=4G$，右侧总力矩$=1G×2=2G$，$4G≠2G$，不平衡；
因此只有选项B符合要求。
【答案】
B
【知识点】
杠杆平衡条件
【点评】
本题考查杠杆平衡条件的实际应用，核心是明确力（毛巾重力）和力臂（悬挂点到支点的距离），通过计算两侧力矩判断平衡，属于基础题型，需熟练掌握杠杆平衡公式。
【难度系数】
0.6
要判断衣架是否平衡，需利用杠杆平衡条件：动力×动力臂=阻力×阻力臂（$F_1L_1=F_2L_2$）。本题中，湿毛巾的重力相当于“力”，因毛巾相同，每条重力设为$G$；悬挂点到中间挂钩（支点）的距离为力臂，通过计算各选项左右两侧的总力矩，若两侧总力矩相等，则衣架平衡。
【解析】
设每条湿毛巾重力为$G$，每个悬挂点到支点的距离为1单位长度：
选项A：左侧总力矩$=2G×2=4G$，右侧总力矩$=2G×1=2G$，$4G≠2G$，不平衡；
选项B：左侧总力矩$=2G×1=2G$，右侧总力矩$=1G×2=2G$，$2G=2G$，平衡；
选项C：左侧总力矩$=1G×2=2G$，右侧总力矩$=1G×1=1G$，$2G≠1G$，不平衡；
选项D：左侧总力矩$=2G×2=4G$，右侧总力矩$=1G×2=2G$，$4G≠2G$，不平衡；
因此只有选项B符合要求。
【答案】
B
【知识点】
杠杆平衡条件
【点评】
本题考查杠杆平衡条件的实际应用，核心是明确力（毛巾重力）和力臂（悬挂点到支点的距离），通过计算两侧力矩判断平衡，属于基础题型，需熟练掌握杠杆平衡公式。
【难度系数】
0.6

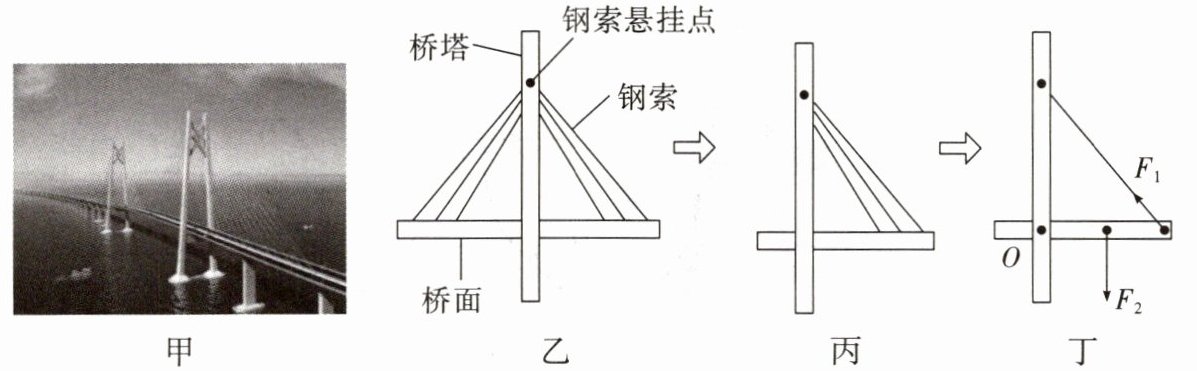

10.(2025·广州中考)图甲所示的斜拉桥可逐步简化成图乙、丙、丁的模型。
(1)以$O$点为支点,在图丁中作出$F_1$、$F_2$的力臂$l_1$、$l_2$。
(2)为了减小钢索承受的拉力,可适当
(1)以$O$点为支点,在图丁中作出$F_1$、$F_2$的力臂$l_1$、$l_2$。
(2)为了减小钢索承受的拉力,可适当
升高
(选填“升高”或“降低”)钢索悬挂点在桥塔上的高度,理由是略
。答案
10.(1)如图所示
(2)升高 略
解析
【分析】
第(1)问需依据力臂的定义作图：力臂是从支点到力的作用线的垂直距离，先确定支点O，再分别向两个力的作用线作垂线，垂线段即为对应力臂；第(2)问需利用杠杆平衡条件分析，钢索拉力为动力，桥面重力为阻力，当阻力和阻力臂不变时，动力臂越大，动力越小，据此判断悬挂点高度的变化。
【解析】
(1) 力臂作图步骤：①确定支点O；②用虚线延长$ F_1 $、$ F_2 $的作用线；③从支点O分别向$ F_1 $、$ F_2 $的作用线作垂线，垂线段就是对应的力臂$ l_1 $、$ l_2 $，标注直角符号和力臂符号，作图结果如图所示。
(2) 根据杠杆平衡条件 $ F_1 l_1 = F_2 l_2 $，本题中，阻力$ F_2 $为桥面的重力，阻力臂$ l_2 $是支点O到$ F_2 $作用线的距离，这两个量保持不变；若升高钢索悬挂点，动力$ F_1 $的力臂$ l_1 $会增大，在$ F_2 $和$ l_2 $不变的情况下，动力$ F_1 $会减小，即钢索承受的拉力减小，因此应升高钢索悬挂点。
【答案】
(1) 如图所示；(2) 升高；根据杠杆平衡条件，升高钢索悬挂点时，动力$ F_1 $的力臂$ l_1 $增大，在阻力$ F_2 $和阻力臂$ l_2 $不变时，动力$ F_1 $减小，从而减小钢索承受的拉力。
【知识点】
力臂的画法、杠杆平衡条件
【点评】
本题以斜拉桥为背景，考查杠杆的力臂作图和平衡条件的应用，将物理知识与实际工程场景结合，注重知识的应用，难度适中。
【难度系数】
0.5
第(1)问需依据力臂的定义作图：力臂是从支点到力的作用线的垂直距离，先确定支点O，再分别向两个力的作用线作垂线，垂线段即为对应力臂；第(2)问需利用杠杆平衡条件分析，钢索拉力为动力，桥面重力为阻力，当阻力和阻力臂不变时，动力臂越大，动力越小，据此判断悬挂点高度的变化。
【解析】
(1) 力臂作图步骤：①确定支点O；②用虚线延长$ F_1 $、$ F_2 $的作用线；③从支点O分别向$ F_1 $、$ F_2 $的作用线作垂线，垂线段就是对应的力臂$ l_1 $、$ l_2 $，标注直角符号和力臂符号，作图结果如图所示
。(2) 根据杠杆平衡条件 $ F_1 l_1 = F_2 l_2 $，本题中，阻力$ F_2 $为桥面的重力，阻力臂$ l_2 $是支点O到$ F_2 $作用线的距离，这两个量保持不变；若升高钢索悬挂点，动力$ F_1 $的力臂$ l_1 $会增大，在$ F_2 $和$ l_2 $不变的情况下，动力$ F_1 $会减小，即钢索承受的拉力减小，因此应升高钢索悬挂点。
【答案】
(1) 如图所示
；(2) 升高；根据杠杆平衡条件，升高钢索悬挂点时，动力$ F_1 $的力臂$ l_1 $增大，在阻力$ F_2 $和阻力臂$ l_2 $不变时，动力$ F_1 $减小，从而减小钢索承受的拉力。【知识点】
力臂的画法、杠杆平衡条件
【点评】
本题以斜拉桥为背景，考查杠杆的力臂作图和平衡条件的应用，将物理知识与实际工程场景结合，注重知识的应用，难度适中。
【难度系数】
0.5
