15 用两个相同的加热器分别对质量、初温都相同的甲、乙两种液体加热，甲的比热容比乙的小，图中已经画出甲的温度随时间变化关系的图像。请在图中画出加热相同时间，乙的温度随时间变化的大致图像。

15.如答图所示。

【分析】
首先明确题目条件：两个相同加热器，加热相同时间时甲、乙吸收的热量Q相等；甲、乙质量m、初温均相同，且甲的比热容小于乙。回忆热量公式Q=cmΔt，变形得Δt=Q/(cm)，因Q、m相同，比热容越小，温度变化量Δt越大，故相同时间内甲温度升高更多，乙温度升高更少。因此乙的温度随时间变化图像，起点与甲初温点一致，上升斜率小于甲，相同加热时间时乙温度低于甲，据此画出乙的图像。
【解析】
由于使用相同加热器，加热相同时间，甲、乙吸收的热量Q相同；已知m甲=m乙，初温相同，且c甲＜c乙。根据热量公式Q=cmΔt，可得Δt=Q/(cm)，在Q、m相等时，比热容越小，温度变化量越大，因此甲的温度升高量比乙大。所以乙的温度随时间变化的图像，起点与甲的初温点相同，斜率小于甲的图像，加热相同时间后乙的温度低于甲的温度，如答图所示。
【答案】
15.如答图所示。
【知识点】
比热容、热量计算、温度-时间图像
【点评】
本题结合温度-时间图像考查比热容的应用，核心是利用控制变量法分析比热容与温度变化的关系，需掌握热量公式的变形应用，属于基础应用类题目。
【难度系数】
0.5

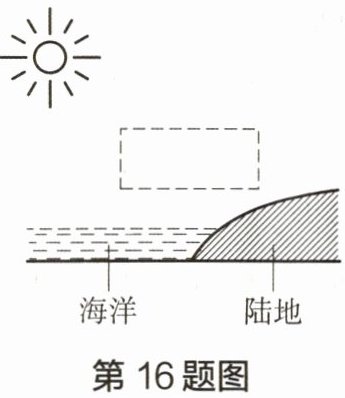

16 海陆风是出现于近海和海岸地区的，具有日周期性的地方性风。昼夜交替过程中，海洋与陆地间的温差导致近地面大气密度和气压的差异。这种差异使气流由高压（低温）区域向低压（高温）区域运动。请在图中虚线框内用箭头表示出日间海陆风的吹拂方向。

16.如答图所示。

【分析】
要确定日间海陆风的方向，需依据海陆热力性质差异分析：白天陆地比热容小于海洋，升温更快，近地面气温高、气压低；海洋升温慢，近地面气温低、气压高。水平方向气流由高压流向低压，因此日间风从海洋（高压）吹向陆地（低压），虚线框内箭头应指向陆地（向右）。
【解析】
根据海陆热力性质差异，白天陆地增温快，近地面形成低压；海洋增温慢，近地面形成高压。水平方向上，气流由高压区域流向低压区域，所以日间海陆风从海洋吹向陆地，在虚线框内绘制向右的箭头即可。
【答案】
如答图所示。
【知识点】
海陆热力性质差异、风的形成
【点评】
本题结合海陆风现象，考查大气水平运动的成因，核心是利用海陆热力性质差异分析气压分布，属于基础知识点的应用，难度适中。
【难度系数】
0.5
