实验2 探究串、并联电路中电压的特点

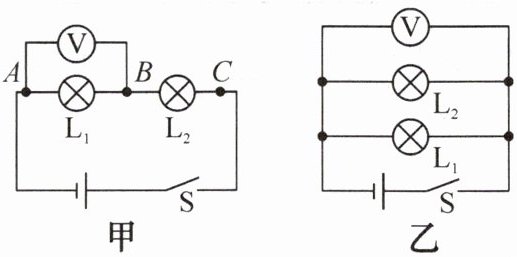

1. 设计实验电路图。

2. 实验注意事项：① 实验前电压表要。② 连接或拆装电路时，开关必须。③ 连接电压表时应使电流。
3. 进行实验：① 根据电路图连接实物电路。② 用电压表分别测出灯$L_1$、$L_2$和电源两端的电压，并记录在表格中。然后更换规格的小灯泡再进行两次实验。

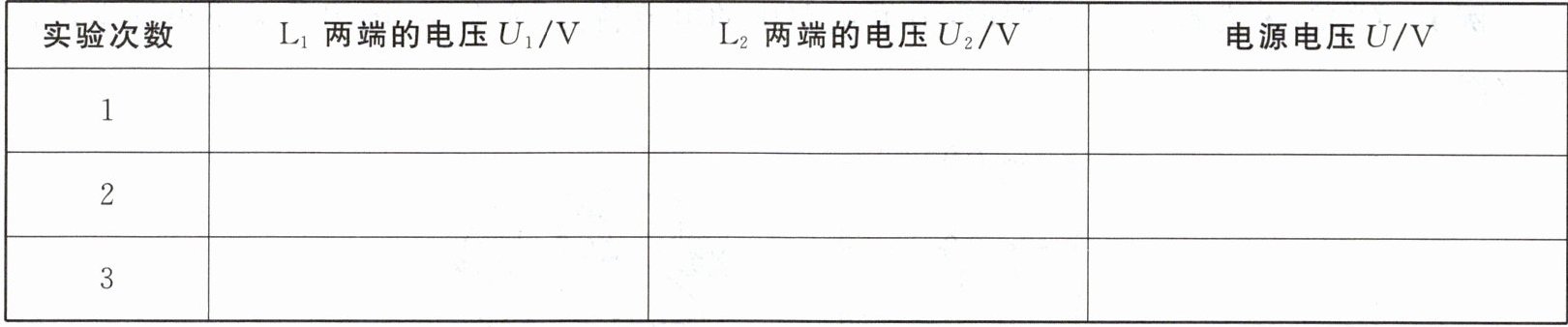

4. 实验数据。

实验结论
串联电路中电源两端电压等于各用电器两端电压之和，即$U = $；并联电路中电源两端电压与各支路用电器两端的电压相等，即$U = U_1 = U_2 = ···$。
交流与反思
1. 在串联电路中测$L_1$两端电压时，闭合开关，发现电压表示数为零，原因可能是$L_2$或$L_1$。(均选填“断路”或“短路”)
2. 小刚正确测出了$L_1$两端的电压后，保持图甲中电压表的$B$连接点不动，只断开$A$连接点，并改接到$C$连接点上，测量$L_2$两端电压。他能否测出$L_2$两端电压？，理由是。

实验操作2. ① 调零（校零）；② 断开；③ 正接线柱流入，负接线柱流出（正进负出）
实验操作3. 不同
实验结论：$\boldsymbol{U_1+U_2}$
交流与反思1. 断路；短路
交流与反思2. 不能；电压表的正负接线柱接反了

1. 实验注意事项：
① 电压表使用前需调零，保证测量初始值准确；
② 连接或拆装电路时开关断开，可避免电路短路，保护实验器材；
③ 电压表接线必须遵循“正进负出”，否则指针反向偏转，无法正常测量。
2. 更换不同规格小灯泡，是为了避免实验偶然性，使实验结论具有普遍适用性。
3. 串联电路的电压规律为电源两端电压等于各用电器两端电压之和；
4. 交流与反思：
① 串联电路中，若$L_2$断路，整个电路无电流，电压表无示数；若$L_1$短路，电压表被短路，示数为零；
② 改接后电压表正负接线柱接反，指针会反向偏转，无法正确测量$L_2$两端电压。

例2 （2024·广东中考）
探究串联电路中电压的特点。

(1) 根据如图甲所示的电路图，用笔画线代替导线将图乙实物电路连接完整。
(2) 连接电路时，开关应处于状态。正确连接电路后，闭合开关，若灯$L_2$断路，则$L_1$两端(选填“有”或“无”)电压。

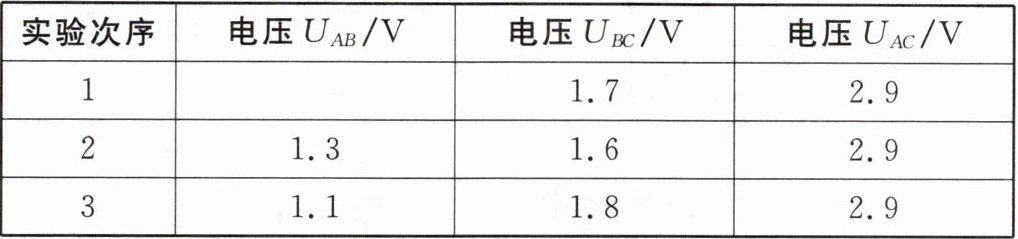

(3) 用电压表分别测出电压$U_{AB}$、$U_{BC}$和$U_{AC}$。第1次实验测$U_{AB}$时，电压表的示数如图丙所示，示数为$V$。接着更换不同规格的灯泡并多次实验，数据记录见下表。

① 分析表中数据，得到初步结论：串联电路两端的总电压等于各部分电路两端电压。
② 为使结论更具普遍性，小明将灯泡换成其他类型用电器并多次实验。此外，还可以。

(1) （连接$\mathrm{L}_{2}$右接线柱与电压表“$-$”接线柱，图略）
(2) 断开；无
(3) $\boldsymbol{1.2}$；①之和；②更换不同电压的电源进行多次实验

(1) 根据图甲电路图，电压表测量$\mathrm{L}_{1}$两端电压，需将$\mathrm{L}_{2}$的右接线柱与电压表的“$-$”接线柱用导线相连，完成实物电路连接。
(2) 连接电路时，为保护电路，开关应处于断开状态；若$\mathrm{L}_{2}$断路，整个电路处于开路状态，$\mathrm{L}_{1}$两端无法与电源形成通路，因此$\mathrm{L}_{1}$两端无电压。
(3) 电压表选用$0∼3\ \mathrm{V}$量程，分度值为$0.1\ \mathrm{V}$，由图丙可知示数为$\boldsymbol{1.2}\ \mathrm{V}$；
① 分析表格数据：$1.2\ \mathrm{V}+1.7\ \mathrm{V}=2.9\ \mathrm{V}$、$1.3\ \mathrm{V}+1.6\ \mathrm{V}=2.9\ \mathrm{V}$、$1.1\ \mathrm{V}+1.8\ \mathrm{V}=2.9\ \mathrm{V}$，可知串联电路两端的总电压等于各部分电路两端电压之和；
② 为使结论更具普遍性，除更换不同类型用电器，还可以更换不同电压的电源进行多次实验。
