10. 如图 8-3-4 所示，小物块 A 在固定的斜面 B 上恰能匀速下滑，请在图中画出 A 下滑时受到斜面的摩擦力的示意图。
答案
解析
【解析】
小物块A沿斜面匀速下滑，相对于斜面向下运动，所以受到的滑动摩擦力方向与相对运动方向相反，即沿斜面向上；将摩擦力的作用点画在小物块A的重心处，过重心沿斜面向上画一条带箭头的线段，并标注“f”。
【答案】
【知识点】
滑动摩擦力的方向、力的示意图绘制
【点评】
本题考查滑动摩擦力方向的判断与力的示意图的画法，核心是明确摩擦力方向与物体相对运动方向相反，绘制示意图时要注意作用点和方向的规范性。
【难度系数】
0.7
小物块A沿斜面匀速下滑，相对于斜面向下运动，所以受到的滑动摩擦力方向与相对运动方向相反，即沿斜面向上；将摩擦力的作用点画在小物块A的重心处，过重心沿斜面向上画一条带箭头的线段，并标注“f”。
【答案】
【知识点】
滑动摩擦力的方向、力的示意图绘制
【点评】
本题考查滑动摩擦力方向的判断与力的示意图的画法，核心是明确摩擦力方向与物体相对运动方向相反，绘制示意图时要注意作用点和方向的规范性。
【难度系数】
0.7
11. 如图 8-3-5 所示，长方体物块 A 在 8 N 的拉力 F 作用下沿水平面匀速向右运动，此时弹簧测力计的示数为 6 N 且保持不变，则物块 B 对 A 的摩擦力方向为水平向，地面对 A 的摩擦力大小为。
答案
左
2 N
2 N
解析
【解析】
对物块B分析：B静止，受力平衡，弹簧测力计对B的拉力为6N，方向水平向左，因此A对B的摩擦力方向水平向右，大小为6N。根据力的作用是相互的，物块B对A的摩擦力方向水平向左。
对物块A分析：A匀速向右运动，受力平衡，水平方向受到向右的拉力8N、向左的B对A的摩擦力6N，以及地面对A的摩擦力f。由二力平衡可知：8N = 6N + f，解得地面对A的摩擦力f=2N。
【答案】
左；2 N
【知识点】
摩擦力方向判断；二力平衡；力的相互性
【点评】
本题考查摩擦力的相关知识，需通过受力分析，结合二力平衡和力的相互性求解，注重对受力分析能力的考查。
【难度系数】
0.6
对物块B分析：B静止，受力平衡，弹簧测力计对B的拉力为6N，方向水平向左，因此A对B的摩擦力方向水平向右，大小为6N。根据力的作用是相互的，物块B对A的摩擦力方向水平向左。
对物块A分析：A匀速向右运动，受力平衡，水平方向受到向右的拉力8N、向左的B对A的摩擦力6N，以及地面对A的摩擦力f。由二力平衡可知：8N = 6N + f，解得地面对A的摩擦力f=2N。
【答案】
左；2 N
【知识点】
摩擦力方向判断；二力平衡；力的相互性
【点评】
本题考查摩擦力的相关知识，需通过受力分析，结合二力平衡和力的相互性求解，注重对受力分析能力的考查。
【难度系数】
0.6

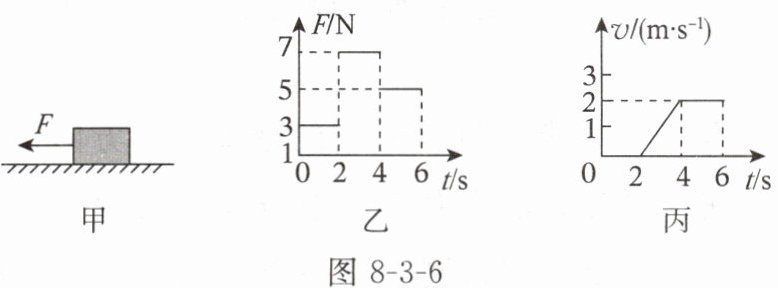

12. 如图 8-3-6 甲所示，放在水平地面上的物体受到方向不变的水平拉力的作用，其$F-t$图像和$v-t$图像分别如图 8-3-6 乙、丙所示。由图像可知，当$t=1s$时，物体受到的摩擦力大小是N；当$t=3s$时，物体受到的摩擦力大小是N。
答案
3
5
5
解析
【解析】
1. 当$ t=1s $时，由丙图$ v-t $图像可知物体处于静止状态，水平方向上拉力与摩擦力是一对平衡力；由乙图$ F-t $图像可知此时拉力为3N，根据二力平衡条件，摩擦力大小等于拉力，为3N。
2. 当$ t=4s ∼ 6s $时，由丙图可知物体做匀速直线运动，水平方向拉力与滑动摩擦力是一对平衡力；由乙图可知此时拉力为5N，故滑动摩擦力为5N。当$ t=3s $时，物体做加速运动，由于压力大小和接触面粗糙程度均不变，滑动摩擦力大小不变，仍为5N。
【答案】
3；5
【知识点】
二力平衡条件；滑动摩擦力的影响因素
【点评】
本题结合F-t和v-t图像，考查对物体运动状态的判断，以及二力平衡和滑动摩擦力特点的应用，需要具备图像分析能力和力学知识的综合运用能力。
【难度系数】
0.6
1. 当$ t=1s $时，由丙图$ v-t $图像可知物体处于静止状态，水平方向上拉力与摩擦力是一对平衡力；由乙图$ F-t $图像可知此时拉力为3N，根据二力平衡条件，摩擦力大小等于拉力，为3N。
2. 当$ t=4s ∼ 6s $时，由丙图可知物体做匀速直线运动，水平方向拉力与滑动摩擦力是一对平衡力；由乙图可知此时拉力为5N，故滑动摩擦力为5N。当$ t=3s $时，物体做加速运动，由于压力大小和接触面粗糙程度均不变，滑动摩擦力大小不变，仍为5N。
【答案】
3；5
【知识点】
二力平衡条件；滑动摩擦力的影响因素
【点评】
本题结合F-t和v-t图像，考查对物体运动状态的判断，以及二力平衡和滑动摩擦力特点的应用，需要具备图像分析能力和力学知识的综合运用能力。
【难度系数】
0.6
13. 如图 8-3-7 所示，放在 M、N 两水平桌面上的 P、Q 两物体，分别在$F_{P}=5N$、$F_{Q}=3N$的水平拉力作用下做匀速直线运动，可以确定()。
A.桌面 M 一定比桌面 N 粗糙
B.P 的速度一定大于 Q 的速度
C.P 的质量一定大于 Q 的质量
D.P 受到的摩擦力一定大于 Q 受到的摩擦力
A.桌面 M 一定比桌面 N 粗糙
B.P 的速度一定大于 Q 的速度
C.P 的质量一定大于 Q 的质量
D.P 受到的摩擦力一定大于 Q 受到的摩擦力
答案
D
解析
【解析】
物体做匀速直线运动时，水平方向受到的拉力与滑动摩擦力是一对平衡力，大小相等。
因此P受到的摩擦力$f_{P}=F_{P}=5N$，Q受到的摩擦力$f_{Q}=F_{Q}=3N$，可得$f_{P}＞f_{Q}$，故D正确。
A选项：滑动摩擦力大小与压力大小和接触面粗糙程度有关，由于不知道P、Q对桌面的压力大小，无法确定桌面M和N的粗糙程度关系，故A错误。
B选项：物体做匀速直线运动的速度大小与拉力、摩擦力大小无关，无法比较P、Q的速度大小，故B错误。
C选项：滑动摩擦力大小与压力和粗糙程度有关，不知道接触面粗糙程度，无法确定P、Q的质量大小关系，故C错误。
【答案】
D
【知识点】
二力平衡条件、滑动摩擦力影响因素
【点评】
本题考查二力平衡的应用和滑动摩擦力影响因素的理解，需明确平衡力的特点，同时知道滑动摩擦力大小与速度无关，与压力和接触面粗糙程度有关。
【难度系数】
0.7
物体做匀速直线运动时，水平方向受到的拉力与滑动摩擦力是一对平衡力，大小相等。
因此P受到的摩擦力$f_{P}=F_{P}=5N$，Q受到的摩擦力$f_{Q}=F_{Q}=3N$，可得$f_{P}＞f_{Q}$，故D正确。
A选项：滑动摩擦力大小与压力大小和接触面粗糙程度有关，由于不知道P、Q对桌面的压力大小，无法确定桌面M和N的粗糙程度关系，故A错误。
B选项：物体做匀速直线运动的速度大小与拉力、摩擦力大小无关，无法比较P、Q的速度大小，故B错误。
C选项：滑动摩擦力大小与压力和粗糙程度有关，不知道接触面粗糙程度，无法确定P、Q的质量大小关系，故C错误。
【答案】
D
【知识点】
二力平衡条件、滑动摩擦力影响因素
【点评】
本题考查二力平衡的应用和滑动摩擦力影响因素的理解，需明确平衡力的特点，同时知道滑动摩擦力大小与速度无关，与压力和接触面粗糙程度有关。
【难度系数】
0.7
