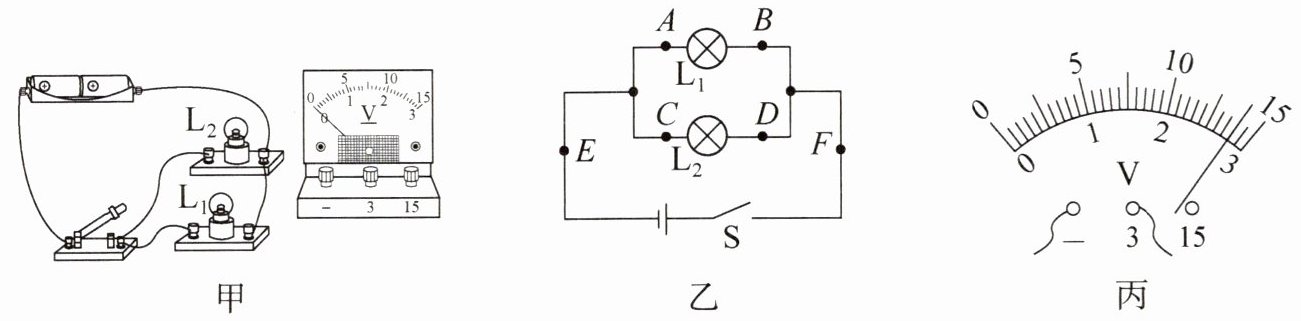

7. 在探究并联电路电压规律的实验中，小明使用了两个规格相同的灯泡。
（1）请用笔画线表示导线，在图甲中把电路连接完整，要求：电压表测$L_1$两端的电压，导线不要交叉。
（2）如图乙所示的电路中，将电压表接在A、B两点之间时，闭合开关，电压表的示数如图丙所示，则电压表的示数为V。
（3）依次将电压表接入电路中的A与B，C与D，E与F之间，接通电路后小明发现电压表示数相等，由此他得到结论：并联电路中，各支路两端的电压相等。此结论是（选填“科学”或“不科学”）的，接下来应该进行的操作是（填字母）。
A. 更换不同规格的小灯泡，再次实验
B. 将$L_1$、$L_2$的位置交换，再次探究
C. 保持电源、小灯泡不变，多测量几次数据
（1）请用笔画线表示导线，在图甲中把电路连接完整，要求：电压表测$L_1$两端的电压，导线不要交叉。
（2）如图乙所示的电路中，将电压表接在A、B两点之间时，闭合开关，电压表的示数如图丙所示，则电压表的示数为V。
（3）依次将电压表接入电路中的A与B，C与D，E与F之间，接通电路后小明发现电压表示数相等，由此他得到结论：并联电路中，各支路两端的电压相等。此结论是（选填“科学”或“不科学”）的，接下来应该进行的操作是（填字母）。
A. 更换不同规格的小灯泡，再次实验
B. 将$L_1$、$L_2$的位置交换，再次探究
C. 保持电源、小灯泡不变，多测量几次数据
答案
(1) 电路连接如图甲所示（电压表并联在$ L_1 $两端，量程选择 0~3V）。
(2) 2.8
(3) 不科学；A
(2) 2.8
(3) 不科学；A
解析
【分析】
本题分为三个小问题，解题思路如下：
1. 第（1）问：要让电压表测$L_1$两端电压，需将电压表并联在$L_1$两端；电源为两节干电池，总电压约3V，因此电压表选0~3V量程，连接时注意正负接线柱，导线不交叉。
2. 第（2）问：先确定电压表量程，图丙中电压表接0~3V接线柱，分度值为0.1V，根据指针位置读数。
3. 第（3）问：实验中仅用规格相同的灯泡，结论具有偶然性，不科学；为使结论普遍，应更换不同规格灯泡多次实验，对应选项A。
【解析】
（1）电压表测$L_1$两端电压，需并联在$L_1$两端，电源电压约3V，故电压表选0~3V量程，将电压表的正接线柱接$L_1$的右端，负接线柱接$L_1$的左端，完成电路连接（导线不交叉）。
（2）电压表选用0~3V量程，分度值为0.1V，指针指向2.8V位置，因此示数为2.8V。
（3）实验中使用规格相同的灯泡，仅一次实验得出结论，具有偶然性，结论不科学；为得到普遍规律，应更换不同规格的小灯泡，再次实验，故选A。
【答案】
(1) 电压表并联在$L_1$两端，量程选0~3V（连接正确即可）；(2)2.8；(3)不科学；A
【知识点】
并联电路电压规律、电压表的使用、实验探究的科学性
【点评】
本题考查并联电路电压规律的探究，涉及电压表的使用、实验结论的普遍性，需注意实验要避免偶然性，选择不同规格器材多次实验。
【难度系数】
0.5
本题分为三个小问题，解题思路如下：
1. 第（1）问：要让电压表测$L_1$两端电压，需将电压表并联在$L_1$两端；电源为两节干电池，总电压约3V，因此电压表选0~3V量程，连接时注意正负接线柱，导线不交叉。
2. 第（2）问：先确定电压表量程，图丙中电压表接0~3V接线柱，分度值为0.1V，根据指针位置读数。
3. 第（3）问：实验中仅用规格相同的灯泡，结论具有偶然性，不科学；为使结论普遍，应更换不同规格灯泡多次实验，对应选项A。
【解析】
（1）电压表测$L_1$两端电压，需并联在$L_1$两端，电源电压约3V，故电压表选0~3V量程，将电压表的正接线柱接$L_1$的右端，负接线柱接$L_1$的左端，完成电路连接（导线不交叉）。
（2）电压表选用0~3V量程，分度值为0.1V，指针指向2.8V位置，因此示数为2.8V。
（3）实验中使用规格相同的灯泡，仅一次实验得出结论，具有偶然性，结论不科学；为得到普遍规律，应更换不同规格的小灯泡，再次实验，故选A。
【答案】
(1) 电压表并联在$L_1$两端，量程选0~3V（连接正确即可）；(2)2.8；(3)不科学；A
【知识点】
并联电路电压规律、电压表的使用、实验探究的科学性
【点评】
本题考查并联电路电压规律的探究，涉及电压表的使用、实验结论的普遍性，需注意实验要避免偶然性，选择不同规格器材多次实验。
【难度系数】
0.5

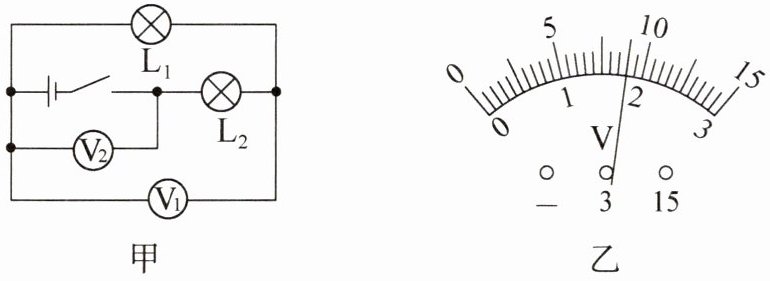

8. 在如图甲所示电路中，闭合开关后，两个电压表的指针偏转情况均如图乙所示，则小灯泡$\mathrm{L}_1$和$\mathrm{L}_2$两端的电压分别为（ ）。
A.7.2 V，1.8 V
B.9 V，1.8 V
C.1.8 V，7.2 V
D.9 V，7.2 V
A.7.2 V，1.8 V
B.9 V，1.8 V
C.1.8 V，7.2 V
D.9 V，7.2 V
答案
C
解析
【分析】
首先分析电路连接，灯泡$\mathrm{L}_1$和$\mathrm{L}_2$串联；接着判断电压表测量对象：电压表$\mathrm{V}_1$并联在$\mathrm{L}_1$两端，测$\mathrm{L}_1$的电压；电压表$\mathrm{V}_2$并联在电源两端，测电路总电压。根据串联电路电压规律，总电压等于各部分电压之和，因此$\mathrm{V}_2$的示数大于$\mathrm{V}_1$的示数。由于两表指针偏转角度相同，说明它们选用的量程不同，结合量程差异读取示数，再计算$\mathrm{L}_2$的电压。
【解析】
1. 电路与电压表分析：$\mathrm{L}_1$与$\mathrm{L}_2$串联，$\mathrm{V}_1$测$\mathrm{L}_1$两端电压，$\mathrm{V}_2$测总电压，故$U_{\mathrm{总}}＞U_1$。
2. 量程判断：两表指针偏转相同，说明量程不同，大量程（0~15V）读数是小量程（0~3V）的5倍，因此$\mathrm{V}_2$用0~15V量程，$\mathrm{V}_1$用0~3V量程。
3. 读数：$\mathrm{V}_1$分度值0.1V，示数为$1.8\ \mathrm{V}$，即$\mathrm{L}_1$两端电压$U_1=1.8\ \mathrm{V}$；$\mathrm{V}_2$分度值0.5V，示数为$9\ \mathrm{V}$，即总电压$U_{\mathrm{总}}=9\ \mathrm{V}$。
4. 计算$\mathrm{L}_2$电压：根据串联电压规律，$U_2=U_{\mathrm{总}}-U_1=9\ \mathrm{V}-1.8\ \mathrm{V}=7.2\ \mathrm{V}$。
【答案】
C
【知识点】
串联电路电压规律、电压表的使用
【点评】
本题结合串联电路电压规律考查电压表的读数，关键是区分电压表的量程和测量对象，属于基础应用题型，需注意量程不同时读数的倍数关系。
【难度系数】
0.6
首先分析电路连接，灯泡$\mathrm{L}_1$和$\mathrm{L}_2$串联；接着判断电压表测量对象：电压表$\mathrm{V}_1$并联在$\mathrm{L}_1$两端，测$\mathrm{L}_1$的电压；电压表$\mathrm{V}_2$并联在电源两端，测电路总电压。根据串联电路电压规律，总电压等于各部分电压之和，因此$\mathrm{V}_2$的示数大于$\mathrm{V}_1$的示数。由于两表指针偏转角度相同，说明它们选用的量程不同，结合量程差异读取示数，再计算$\mathrm{L}_2$的电压。
【解析】
1. 电路与电压表分析：$\mathrm{L}_1$与$\mathrm{L}_2$串联，$\mathrm{V}_1$测$\mathrm{L}_1$两端电压，$\mathrm{V}_2$测总电压，故$U_{\mathrm{总}}＞U_1$。
2. 量程判断：两表指针偏转相同，说明量程不同，大量程（0~15V）读数是小量程（0~3V）的5倍，因此$\mathrm{V}_2$用0~15V量程，$\mathrm{V}_1$用0~3V量程。
3. 读数：$\mathrm{V}_1$分度值0.1V，示数为$1.8\ \mathrm{V}$，即$\mathrm{L}_1$两端电压$U_1=1.8\ \mathrm{V}$；$\mathrm{V}_2$分度值0.5V，示数为$9\ \mathrm{V}$，即总电压$U_{\mathrm{总}}=9\ \mathrm{V}$。
4. 计算$\mathrm{L}_2$电压：根据串联电压规律，$U_2=U_{\mathrm{总}}-U_1=9\ \mathrm{V}-1.8\ \mathrm{V}=7.2\ \mathrm{V}$。
【答案】
C
【知识点】
串联电路电压规律、电压表的使用
【点评】
本题结合串联电路电压规律考查电压表的读数，关键是区分电压表的量程和测量对象，属于基础应用题型，需注意量程不同时读数的倍数关系。
【难度系数】
0.6

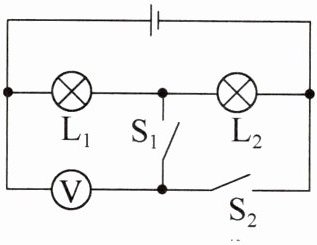

9. 在如图所示的电路中，电源电压保持不变，当开关$\mathrm{S}_1$闭合、$\mathrm{S}_2$断开时，电压表的示数是3 V；当开关$\mathrm{S}_1$断开、$\mathrm{S}_2$闭合时，电压表的示数是5 V。小灯泡$\mathrm{L}_1$和$\mathrm{L}_2$两端的电压分别为（）。
A.2 V，3 V
B.3 V，2 V
C.2 V，8 V
D.2 V，5 V
A.2 V，3 V
B.3 V，2 V
C.2 V，8 V
D.2 V，5 V
答案
B
解析
【分析】
本题考查串联电路的电压规律，解题关键是判断不同开关状态下电压表测量的对象：当$\mathrm{S}_1$闭合、$\mathrm{S}_2$断开时，电压表并联在$\mathrm{L}_1$两端，测$\mathrm{L}_1$的电压；当$\mathrm{S}_1$断开、$\mathrm{S}_2$闭合时，电压表并联在电源两端，测电源总电压。再根据串联电路总电压等于各部分电压之和，计算$\mathrm{L}_2$的电压。
【解析】
1. 当$\mathrm{S}_1$闭合、$\mathrm{S}_2$断开时，$\mathrm{L}_1$与$\mathrm{L}_2$串联，电压表测$\mathrm{L}_1$两端电压，因此$\mathrm{L}_1$两端电压$U_1=3\ \mathrm{V}$；
2. 当$\mathrm{S}_1$断开、$\mathrm{S}_2$闭合时，电压表测电源总电压，即总电压$U=5\ \mathrm{V}$；
3. 根据串联电路电压规律$U=U_1+U_2$，可得$\mathrm{L}_2$两端电压$U_2=U-U_1=5\ \mathrm{V}-3\ \mathrm{V}=2\ \mathrm{V}$。
因此$\mathrm{L}_1$两端电压为$3\ \mathrm{V}$，$\mathrm{L}_2$两端电压为$2\ \mathrm{V}$，对应选项B。
【答案】
B
【知识点】
串联电路电压规律、电压表的使用
【点评】
本题为串联电路电压规律的基础应用题，核心是判断电压表的测量对象，难度较低，属于学生易掌握的基础题型。
【难度系数】
0.3
本题考查串联电路的电压规律，解题关键是判断不同开关状态下电压表测量的对象：当$\mathrm{S}_1$闭合、$\mathrm{S}_2$断开时，电压表并联在$\mathrm{L}_1$两端，测$\mathrm{L}_1$的电压；当$\mathrm{S}_1$断开、$\mathrm{S}_2$闭合时，电压表并联在电源两端，测电源总电压。再根据串联电路总电压等于各部分电压之和，计算$\mathrm{L}_2$的电压。
【解析】
1. 当$\mathrm{S}_1$闭合、$\mathrm{S}_2$断开时，$\mathrm{L}_1$与$\mathrm{L}_2$串联，电压表测$\mathrm{L}_1$两端电压，因此$\mathrm{L}_1$两端电压$U_1=3\ \mathrm{V}$；
2. 当$\mathrm{S}_1$断开、$\mathrm{S}_2$闭合时，电压表测电源总电压，即总电压$U=5\ \mathrm{V}$；
3. 根据串联电路电压规律$U=U_1+U_2$，可得$\mathrm{L}_2$两端电压$U_2=U-U_1=5\ \mathrm{V}-3\ \mathrm{V}=2\ \mathrm{V}$。
因此$\mathrm{L}_1$两端电压为$3\ \mathrm{V}$，$\mathrm{L}_2$两端电压为$2\ \mathrm{V}$，对应选项B。
【答案】
B
【知识点】
串联电路电压规律、电压表的使用
【点评】
本题为串联电路电压规律的基础应用题，核心是判断电压表的测量对象，难度较低，属于学生易掌握的基础题型。
【难度系数】
0.3
