2. 我国家庭电路的电压为
220
V，该电路可通过手机充电器为手机充电，充电时充电器的输出电压约为 5
（填“5”或“220”）V，此时手机电池是 用电器
（填“用电器”或“电源”）。答案
2. 220；5；用电器
解析
【分析】
需结合电学基础常识解题：首先牢记我国家庭电路的标准电压；手机充电器会将家庭电路高压降压后输出，其输出电压远低于家庭电路电压；充电时手机电池消耗电能，据此判断其角色。
【解析】
1. 我国家庭电路的标准电压为220V，这是电学基础常识，需准确记忆。
2. 手机充电器的功能是将家庭电路的220V电压转换为适配手机充电的低压，其输出电压约为5V，因此填“5”。
3. 充电过程中，手机电池消耗电能，将电能转化为化学能储存，用电器是消耗电能的装置，故此时手机电池是用电器。
【答案】
220；5；用电器
【知识点】
家庭电路电压、用电器的判断
【点评】
本题考查家庭电路及手机充电的基础电学常识，属于识记类基础题，难度低，侧重考查学生对核心知识点的掌握。
【难度系数】
0.9
需结合电学基础常识解题：首先牢记我国家庭电路的标准电压；手机充电器会将家庭电路高压降压后输出，其输出电压远低于家庭电路电压；充电时手机电池消耗电能，据此判断其角色。
【解析】
1. 我国家庭电路的标准电压为220V，这是电学基础常识，需准确记忆。
2. 手机充电器的功能是将家庭电路的220V电压转换为适配手机充电的低压，其输出电压约为5V，因此填“5”。
3. 充电过程中，手机电池消耗电能，将电能转化为化学能储存，用电器是消耗电能的装置，故此时手机电池是用电器。
【答案】
220；5；用电器
【知识点】
家庭电路电压、用电器的判断
【点评】
本题考查家庭电路及手机充电的基础电学常识，属于识记类基础题，难度低，侧重考查学生对核心知识点的掌握。
【难度系数】
0.9
3. 比较电流表和电压表的使用方法，下列说法不正确的是(
A.接入电路前要估计测量值，以此来选定测量范围
B.接入电路时都要使电流从正接线柱流进，从负接线柱流出
C.接入电路时都严禁将表的两个接线柱直接接到电源的两极上
D.使用前都要检查指针是否对准零刻度线
C
)。A.接入电路前要估计测量值，以此来选定测量范围
B.接入电路时都要使电流从正接线柱流进，从负接线柱流出
C.接入电路时都严禁将表的两个接线柱直接接到电源的两极上
D.使用前都要检查指针是否对准零刻度线
答案
3. C
解析
【分析】本题要求选出关于电流表和电压表使用方法中不正确的说法，需先明确电流表与电压表的相同使用规则和不同使用规则，再逐一分析各选项。两者相同点：使用前需估计测量值选定量程、电流从正接线柱流入负接线柱流出、使用前要校零；不同点：电流表需串联在电路中，严禁直接接电源两极（会造成短路），电压表需并联在电路中，可直接接电源两极测电源电压。
【解析】逐一分析选项：A选项，接入电路前估计测量值选定量程，是电流表和电压表的共同要求，说法正确；B选项，接入时电流都从正接线柱流入、负接线柱流出，是两者的共同要求，说法正确；C选项，电流表内阻极小，直接接电源两极会造成电源短路，严禁该操作，但电压表内阻极大，直接接电源两极可测量电源电压，是允许的，因此该说法错误；D选项，使用前都要检查指针是否对准零刻度线进行校零，说法正确。综上，不正确的说法是C选项。
【答案】C
【知识点】电流表与电压表的使用
【点评】本题考查电流表和电压表的使用规则，需明确两者的异同点，尤其是连接方式的差异，属于电学基础题，需熟练掌握相关知识点。
【难度系数】0.5
【解析】逐一分析选项：A选项，接入电路前估计测量值选定量程，是电流表和电压表的共同要求，说法正确；B选项，接入时电流都从正接线柱流入、负接线柱流出，是两者的共同要求，说法正确；C选项，电流表内阻极小，直接接电源两极会造成电源短路，严禁该操作，但电压表内阻极大，直接接电源两极可测量电源电压，是允许的，因此该说法错误；D选项，使用前都要检查指针是否对准零刻度线进行校零，说法正确。综上，不正确的说法是C选项。
【答案】C
【知识点】电流表与电压表的使用
【点评】本题考查电流表和电压表的使用规则，需明确两者的异同点，尤其是连接方式的差异，属于电学基础题，需熟练掌握相关知识点。
【难度系数】0.5

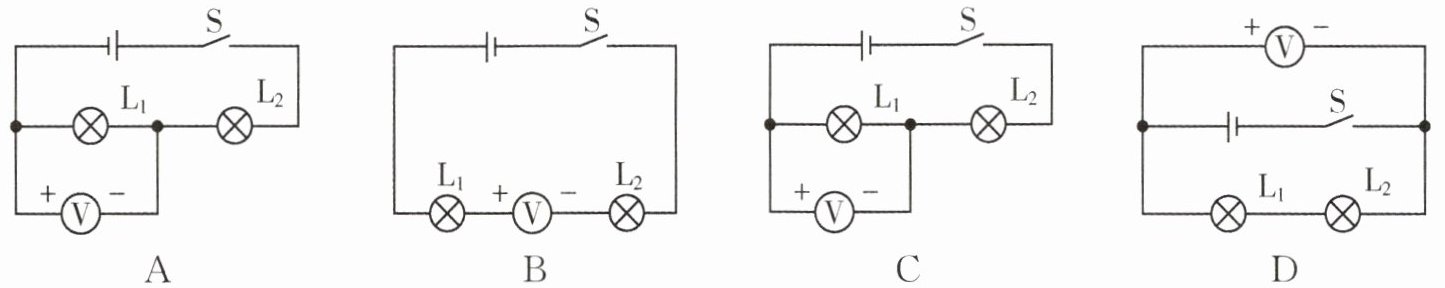

4. 在如图所示的电路中，闭合开关S，用电压表能测量出小灯泡L₁两端电压的是（
C
）。答案
4. C
解析
【分析】要判断电压表能否测量小灯泡L₁两端的电压，需满足两个关键条件：①电压表必须并联在L₁的两端；②电压表的正负接线柱连接正确，即电流从电压表的正接线柱流入，负接线柱流出。接下来逐一分析各选项：
选项A：电压表并联在L₁两端，但L₁的右端电位高于左端，电压表的正接线柱接低电位端（左端），负接线柱接高电位端（右端），正负接线柱接反，无法正确测量，错误。
选项B：电压表串联在电路中，电压表内阻极大，串联时电路相当于断路，不能测量用电器两端电压，错误。
选项C：电压表并联在L₁两端，且L₁左端电位高，接电压表正接线柱，右端电位低，接电压表负接线柱，正负接线柱连接正确，能测量L₁两端电压，正确。
选项D：电压表并联在电源两端，测量的是电源电压，不是L₁两端电压，错误。
【解析】根据电压表的使用规则：电压表应并联在被测电路两端，且电流从正接线柱流入、负接线柱流出。
A中电压表正负接线柱接反，不符合要求；
B中电压表串联在电路，不符合并联要求；
C中电压表并联在L₁两端，且正负接线柱正确，符合要求；
D中电压表测电源电压，不是L₁两端电压，不符合要求。因此选C。
【答案】C
【知识点】电压表的使用、电路连接
【点评】本题考查电压表的正确使用方法，核心是掌握电压表的连接规则，判断时需同时关注并联位置和正负接线柱，属于基础电路题，需细心分析电位高低。
【难度系数】0.5
选项A：电压表并联在L₁两端，但L₁的右端电位高于左端，电压表的正接线柱接低电位端（左端），负接线柱接高电位端（右端），正负接线柱接反，无法正确测量，错误。
选项B：电压表串联在电路中，电压表内阻极大，串联时电路相当于断路，不能测量用电器两端电压，错误。
选项C：电压表并联在L₁两端，且L₁左端电位高，接电压表正接线柱，右端电位低，接电压表负接线柱，正负接线柱连接正确，能测量L₁两端电压，正确。
选项D：电压表并联在电源两端，测量的是电源电压，不是L₁两端电压，错误。
【解析】根据电压表的使用规则：电压表应并联在被测电路两端，且电流从正接线柱流入、负接线柱流出。
A中电压表正负接线柱接反，不符合要求；
B中电压表串联在电路，不符合并联要求；
C中电压表并联在L₁两端，且正负接线柱正确，符合要求；
D中电压表测电源电压，不是L₁两端电压，不符合要求。因此选C。
【答案】C
【知识点】电压表的使用、电路连接
【点评】本题考查电压表的正确使用方法，核心是掌握电压表的连接规则，判断时需同时关注并联位置和正负接线柱，属于基础电路题，需细心分析电位高低。
【难度系数】0.5
5. 学生用的电压表有“－”“3”和“15”三个接线柱。若被测电压约为2 V，此时应该把“
－
”和“3
”两个接线柱接入电路，选用0～3
V的测量范围来测量。一个电压表的刻度盘如图所示，当使用较小的测量范围时，图中指针位置的示数为1.1
V；当使用较大的测量范围时，图中指针位置的示数为5.5
V。答案
5. －；3；0～3；1.1；5.5
解析
【分析】
首先，根据被测电压约2V，选择电压表量程时，需遵循“不超量程且选小量程更精确”的原则，确定对应接线柱和量程；再根据电压表不同量程的分度值，读取指针示数：小量程0~3V的分度值为0.1V，大量程0~15V的分度值为0.5V，据此计算指针对应的数值。
【解析】
1. 接线柱与量程选择：被测电压约2V，小于3V，因此选用0~3V的测量范围，对应接线柱为“－”和“3”。
2. 小量程读数：使用0~3V量程时，刻度盘每大格为1V，每大格分10小格，分度值0.1V，指针在1V后第1小格，示数为1V + 0.1V×1 = 1.1V。
3. 大量程读数：使用0~15V量程时，刻度盘每大格为5V，每大格分10小格，分度值0.5V，指针在5V后第1小格，示数为5V + 0.5V×1 = 5.5V。
【答案】
－；3；0～3；1.1；5.5
【知识点】
电压表的使用；电压表的读数
【点评】
本题考查电压表的量程选择和读数，是电学基础题，需掌握量程选择原则及不同量程的分度值，难度较低。
【难度系数】
0.6
首先，根据被测电压约2V，选择电压表量程时，需遵循“不超量程且选小量程更精确”的原则，确定对应接线柱和量程；再根据电压表不同量程的分度值，读取指针示数：小量程0~3V的分度值为0.1V，大量程0~15V的分度值为0.5V，据此计算指针对应的数值。
【解析】
1. 接线柱与量程选择：被测电压约2V，小于3V，因此选用0~3V的测量范围，对应接线柱为“－”和“3”。
2. 小量程读数：使用0~3V量程时，刻度盘每大格为1V，每大格分10小格，分度值0.1V，指针在1V后第1小格，示数为1V + 0.1V×1 = 1.1V。
3. 大量程读数：使用0~15V量程时，刻度盘每大格为5V，每大格分10小格，分度值0.5V，指针在5V后第1小格，示数为5V + 0.5V×1 = 5.5V。
【答案】
－；3；0～3；1.1；5.5
【知识点】
电压表的使用；电压表的读数
【点评】
本题考查电压表的量程选择和读数，是电学基础题，需掌握量程选择原则及不同量程的分度值，难度较低。
【难度系数】
0.6
6. 在如图所示的电路中，要测灯$\mathrm{L}_1$两端的电压，需闭合开关
S₁
，断开开关S₂
；要测灯$\mathrm{L}_1$和灯$\mathrm{L}_2$两端的总电压，需闭合开关S₂
，断开开关S₁
。答案
6. S₁；S₂；S₂；S₁
解析
【分析】要确定电压表测量的对象，需依据电压表“并联在被测电路两端”的使用规则，分析开关通断时电压表的连接位置：测L₁两端电压时，电压表需并联在L₁两端；测L₁和L₂的总电压时，电压表需并联在两者的总两端（电源两端），据此判断开关的状态。
【解析】1. 测灯$\mathrm{L}_1$两端电压：需让电压表并联在$\mathrm{L}_1$两端，因此闭合开关$\mathrm{S}_1$，断开开关$\mathrm{S}_2$，此时电压表的两端分别连接到$\mathrm{L}_1$的两端，符合测量要求；2. 测灯$\mathrm{L}_1$和灯$\mathrm{L}_2$的总电压：需让电压表并联在两者的总两端，因此闭合开关$\mathrm{S}_2$，断开开关$\mathrm{S}_1$，此时电压表的两端连接到电源两端（即$\mathrm{L}_1$和$\mathrm{L}_2$的总两端），测量总电压。
【答案】$\mathrm{S}_1$；$\mathrm{S}_2$；$\mathrm{S}_2$；$\mathrm{S}_1$
【知识点】电压表的使用；电路连接
【点评】本题考查电压表的使用，核心是判断电压表的并联对象，属于电路基础题，掌握电压表的使用规则即可解答。
【难度系数】0.6
【解析】1. 测灯$\mathrm{L}_1$两端电压：需让电压表并联在$\mathrm{L}_1$两端，因此闭合开关$\mathrm{S}_1$，断开开关$\mathrm{S}_2$，此时电压表的两端分别连接到$\mathrm{L}_1$的两端，符合测量要求；2. 测灯$\mathrm{L}_1$和灯$\mathrm{L}_2$的总电压：需让电压表并联在两者的总两端，因此闭合开关$\mathrm{S}_2$，断开开关$\mathrm{S}_1$，此时电压表的两端连接到电源两端（即$\mathrm{L}_1$和$\mathrm{L}_2$的总两端），测量总电压。
【答案】$\mathrm{S}_1$；$\mathrm{S}_2$；$\mathrm{S}_2$；$\mathrm{S}_1$
【知识点】电压表的使用；电路连接
【点评】本题考查电压表的使用，核心是判断电压表的并联对象，属于电路基础题，掌握电压表的使用规则即可解答。
【难度系数】0.6

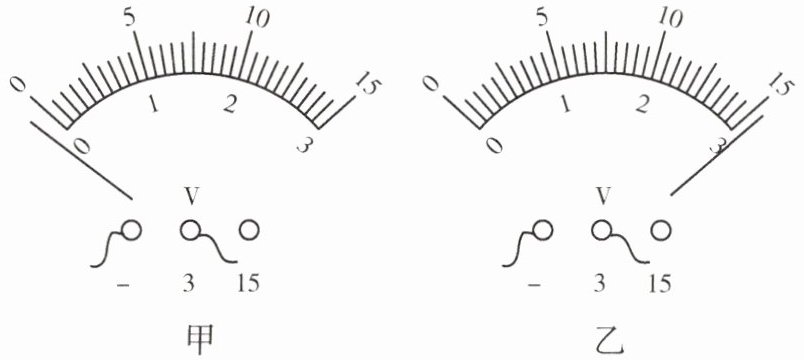

7. 如图所示，该电压表选用的测量范围是
0～3
V；用该电压表测电压，闭合开关前发现指针的偏转情况如图甲所示，这是因为电压表没有调零
；纠正错误后，把电压表接入电路，闭合开关后指针的偏转情况如图乙所示，这是因为电压表选用的测量范围太小
。答案
7. 0～3；电压表没有调零；电压表选用的测量范围太小
解析
【分析】
本题考查电压表的使用，解题思路：①先根据电压表接线柱判断量程；②分析甲图：闭合开关前指针在0刻度左侧，对应使用前的操作问题；③分析乙图：闭合开关后指针偏转超过量程，对应量程选择的问题。
【解析】
1. 电压表的量程由接线柱决定，图中电压表接“-”和“3”接线柱，因此测量范围是0～3V；
2. 闭合开关前，电压表指针在0刻度线左侧，这是因为电压表使用前没有调零；
3. 闭合开关后，指针偏转超过3V量程的最大值（偏到3V刻度右侧），说明电压表选用的测量范围太小，量程选择不当。
【答案】
0～3；电压表没有调零；电压表选用的测量范围太小
【知识点】
电压表的使用、电压表量程
【点评】
本题考查电压表的基础使用知识，需掌握量程判断、调零要求、量程选择的要点，属于基础题型，难度较低。
【难度系数】
0.6
本题考查电压表的使用，解题思路：①先根据电压表接线柱判断量程；②分析甲图：闭合开关前指针在0刻度左侧，对应使用前的操作问题；③分析乙图：闭合开关后指针偏转超过量程，对应量程选择的问题。
【解析】
1. 电压表的量程由接线柱决定，图中电压表接“-”和“3”接线柱，因此测量范围是0～3V；
2. 闭合开关前，电压表指针在0刻度线左侧，这是因为电压表使用前没有调零；
3. 闭合开关后，指针偏转超过3V量程的最大值（偏到3V刻度右侧），说明电压表选用的测量范围太小，量程选择不当。
【答案】
0～3；电压表没有调零；电压表选用的测量范围太小
【知识点】
电压表的使用、电压表量程
【点评】
本题考查电压表的基础使用知识，需掌握量程判断、调零要求、量程选择的要点，属于基础题型，难度较低。
【难度系数】
0.6
