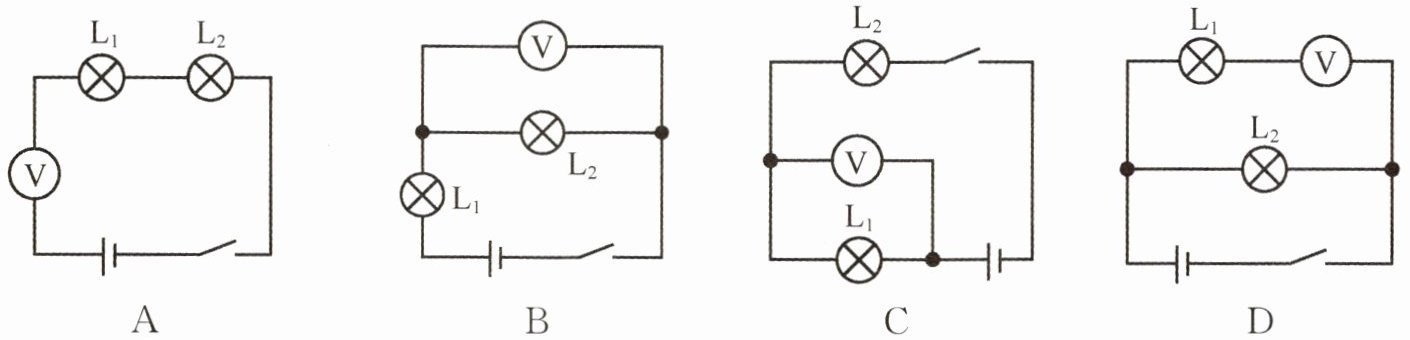

2. 如图所示，闭合开关后，能用电压表正确测量出小灯泡$\mathrm{L}_1$两端电压的是(
C
)。答案
2. C
解析
【分析】要判断电压表能否正确测量小灯泡$\mathrm{L}_1$两端电压，需依据电压表的使用规则：电压表应并联在被测用电器两端，电流从正接线柱流入、负接线柱流出。需逐一分析各选项中电压表的连接方式，确认是否并联在$\mathrm{L}_1$两端。
【解析】
选项A：电压表串联在电路中，不符合电压表并联使用的要求，无法测量$\mathrm{L}_1$两端电压，错误。
选项B：电压表并联在$\mathrm{L}_2$两端，测量的是$\mathrm{L}_2$的电压，不是$\mathrm{L}_1$的，错误。
选项C：电压表并联在$\mathrm{L}_1$两端，符合电压表的使用规则，能正确测量$\mathrm{L}_1$两端电压，正确。
选项D：电压表与$\mathrm{L}_1$串联，不符合并联要求，无法正确测量$\mathrm{L}_1$两端电压，错误。
【答案】C
【知识点】电压表的使用、电路连接
【点评】本题考查电压表的正确使用，核心是掌握电压表需并联在被测用电器两端，需仔细辨析各选项中电压表的连接位置，区分串联与并联的不同作用。
【难度系数】0.5
【解析】
选项A：电压表串联在电路中，不符合电压表并联使用的要求，无法测量$\mathrm{L}_1$两端电压，错误。
选项B：电压表并联在$\mathrm{L}_2$两端，测量的是$\mathrm{L}_2$的电压，不是$\mathrm{L}_1$的，错误。
选项C：电压表并联在$\mathrm{L}_1$两端，符合电压表的使用规则，能正确测量$\mathrm{L}_1$两端电压，正确。
选项D：电压表与$\mathrm{L}_1$串联，不符合并联要求，无法正确测量$\mathrm{L}_1$两端电压，错误。
【答案】C
【知识点】电压表的使用、电路连接
【点评】本题考查电压表的正确使用，核心是掌握电压表需并联在被测用电器两端，需仔细辨析各选项中电压表的连接位置，区分串联与并联的不同作用。
【难度系数】0.5
3. 使用电压表时，应预先估计被测电压的大约值，然后选用合适的测量范围。若不能预先估计，则应先用电压表
0～15
V的测量范围进行试触。试触时，指针偏转的最大位置如图甲所示，为了精确，应选用0～3
V的测量范围。调整后，电压表示数如图乙所示，为2.3
V。（前两空均填“0～3”或“0～15”）答案
3. 0～15；0～3；2.3
解析
【分析】
首先回忆电压表的使用规则：若不能预先估计被测电压，需先用大量程试触，防止电压表超量程损坏；试触后根据指针偏转角度选择合适量程，偏转角度小说明电压小于小量程的最大值，换用小量程更精确；读数时要先确定量程，再明确分度值，最后根据指针位置读数。本题中，试触用0～15V量程，图甲指针偏转角度小，说明电压小于3V，换用0～3V量程更精确；图乙用0～3V量程，按分度值读数即可。
【解析】
1. 试触量程选择：使用电压表时，若无法预先估计被测电压，应先用0～15 V的测量范围试触，避免被测电压超过电压表量程损坏电表。
2. 精确量程选择：试触时指针偏转如图甲，指针偏转角度较小，说明被测电压小于3V，为了更精确测量，应选用0～3 V的测量范围。
3. 电压读数：选用0～3 V量程时，电压表分度值为0.1 V，图乙中指针指向2.3 V位置，因此电压表示数为2.3 V。
【答案】
0～15；0～3；2.3
【知识点】
电压表的使用、电压表的读数
【点评】
本题考查电压表的使用规则与读数方法，属于基础题，需掌握试触法选量程、根据偏转角度选合适量程、正确读取电压表示数的核心要点。
【难度系数】
0.3
首先回忆电压表的使用规则：若不能预先估计被测电压，需先用大量程试触，防止电压表超量程损坏；试触后根据指针偏转角度选择合适量程，偏转角度小说明电压小于小量程的最大值，换用小量程更精确；读数时要先确定量程，再明确分度值，最后根据指针位置读数。本题中，试触用0～15V量程，图甲指针偏转角度小，说明电压小于3V，换用0～3V量程更精确；图乙用0～3V量程，按分度值读数即可。
【解析】
1. 试触量程选择：使用电压表时，若无法预先估计被测电压，应先用0～15 V的测量范围试触，避免被测电压超过电压表量程损坏电表。
2. 精确量程选择：试触时指针偏转如图甲，指针偏转角度较小，说明被测电压小于3V，为了更精确测量，应选用0～3 V的测量范围。
3. 电压读数：选用0～3 V量程时，电压表分度值为0.1 V，图乙中指针指向2.3 V位置，因此电压表示数为2.3 V。
【答案】
0～15；0～3；2.3
【知识点】
电压表的使用、电压表的读数
【点评】
本题考查电压表的使用规则与读数方法，属于基础题，需掌握试触法选量程、根据偏转角度选合适量程、正确读取电压表示数的核心要点。
【难度系数】
0.3

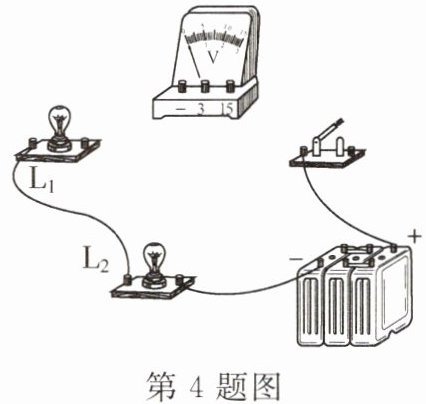

4. 用笔画线表示导线，把图中电路连接完整，使两灯串联，电压表测灯$\mathrm{L}_1$两端的电压。
答案
4.
解析
【分析】
要完成电路需满足两个要求：一是两灯串联，电流需依次经过电源、开关、L₁、L₂回到负极；二是电压表测L₁两端电压，需并联在L₁两端且电流正进负出。首先确定串联的电流路径，再根据电压表使用规则连接电压表。
【解析】
1. 串联电路连接：将开关的一个接线柱与L₁的一个接线柱相连，使电流从电源正极出发，经开关、L₁、L₂回到电源负极，实现两灯串联；
2. 电压表连接：电压表并联在L₁两端，将电压表的“-”接线柱接在L₁靠近L₂的接线端，电压表的“3”接线柱（适配蓄电池电压）接在L₁靠近开关的接线端，保证电流从正接线柱流入、负接线柱流出，完成电压表测L₁两端电压的要求。
【答案】
【知识点】
串联电路连接、电压表的使用
【点评】
本题考查电学基础操作，需掌握串联电路电流流向和电压表接线规则，是电路连接的典型基础题。
【难度系数】
0.6
要完成电路需满足两个要求：一是两灯串联，电流需依次经过电源、开关、L₁、L₂回到负极；二是电压表测L₁两端电压，需并联在L₁两端且电流正进负出。首先确定串联的电流路径，再根据电压表使用规则连接电压表。
【解析】
1. 串联电路连接：将开关的一个接线柱与L₁的一个接线柱相连，使电流从电源正极出发，经开关、L₁、L₂回到电源负极，实现两灯串联；
2. 电压表连接：电压表并联在L₁两端，将电压表的“-”接线柱接在L₁靠近L₂的接线端，电压表的“3”接线柱（适配蓄电池电压）接在L₁靠近开关的接线端，保证电流从正接线柱流入、负接线柱流出，完成电压表测L₁两端电压的要求。
【答案】
【知识点】
串联电路连接、电压表的使用
【点评】
本题考查电学基础操作，需掌握串联电路电流流向和电压表接线规则，是电路连接的典型基础题。
【难度系数】
0.6

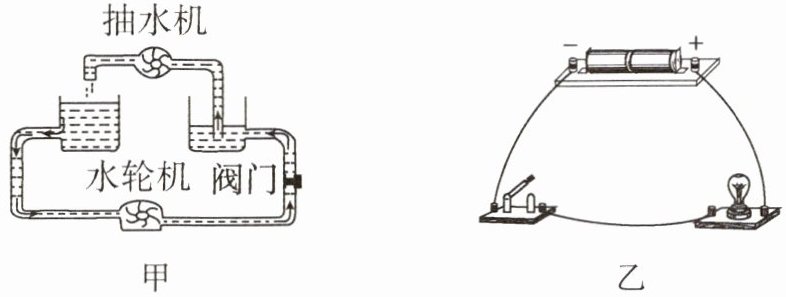

1. 小明学习电学的相关知识时，通过类比图甲、乙得出了以下结论，其中不合理的是(
A.开关类似于水路中的阀门，可以控制电流的通断
B.电源的作用类似于抽水机，可以使电路保持一定电压
C.灯泡类似于水路中的水轮机，可以形成电流
D.水的流动是因为有水压，自由电子定向移动是因为有电压
C
)。A.开关类似于水路中的阀门，可以控制电流的通断
B.电源的作用类似于抽水机，可以使电路保持一定电压
C.灯泡类似于水路中的水轮机，可以形成电流
D.水的流动是因为有水压，自由电子定向移动是因为有电压
答案
1. C
解析
【分析】本题通过类比水路（图甲）与电路（图乙）考查电路相关知识，需明确水路和电路各元件的对应关系：抽水机提供水压形成水流，对应电源提供电压形成电流；阀门控制水路通断，对应开关控制电路通断；水轮机消耗水能，对应用电器（灯泡）消耗电能；水压是水流形成的原因，电压是电流形成的原因。需逐一分析选项，找出不合理结论。
【解析】逐一分析选项：
A. 水路中阀门控制水路通断，电路中开关控制电流通断，二者作用类似，该结论合理；
B. 抽水机提供水压维持水流，电源提供电压维持电流，二者作用类似，该结论合理；
C. 水路中水轮机消耗水能，电路中灯泡是消耗电能的用电器，并非形成电流；电流形成的原因是电压，不是灯泡，该结论不合理；
D. 水流动因水压，自由电子定向移动形成电流因电压，该结论合理。
【答案】C
【知识点】电路的组成、电流的形成
【点评】本题采用类比法考查电路基础知识，需明确水路与电路元件的对应关系，属于基础应用类题目，难度适中。
【难度系数】0.6
【解析】逐一分析选项：
A. 水路中阀门控制水路通断，电路中开关控制电流通断，二者作用类似，该结论合理；
B. 抽水机提供水压维持水流，电源提供电压维持电流，二者作用类似，该结论合理；
C. 水路中水轮机消耗水能，电路中灯泡是消耗电能的用电器，并非形成电流；电流形成的原因是电压，不是灯泡，该结论不合理；
D. 水流动因水压，自由电子定向移动形成电流因电压，该结论合理。
【答案】C
【知识点】电路的组成、电流的形成
【点评】本题采用类比法考查电路基础知识，需明确水路与电路元件的对应关系，属于基础应用类题目，难度适中。
【难度系数】0.6
