15.如图，小玲利用一块平面镜，将正午时分直射的太阳光引入一根水平管道内，请在图中画出平面镜的位置.
答案
15.如答图所示
解析
【分析】要将竖直向下的太阳光反射为水平向左进入管道的光线，需依据光的反射定律：反射角等于入射角。先确定入射光线（竖直向下的太阳光）和反射光线（水平向左进入水平管道的光线），再作两者夹角的角平分线作为法线，最后过入射点作垂直于法线的直线，即为平面镜的位置。
【解析】1. 确定入射光线与反射光线：入射光线是竖直向下的太阳光，反射光线是水平向左进入水平管道的光线；2. 作入射光线与反射光线的夹角的角平分线，该线为法线；3. 过入射点作垂直于法线的直线，此直线就是平面镜的位置，平面镜的反射面朝向入射光线和反射光线，完成作图。
【答案】如答图所示
【知识点】光的反射定律、平面镜作图
【点评】本题考查光的反射定律的应用，属于基础作图题，核心是利用反射角等于入射角确定法线，进而确定平面镜位置，难度适中。
【难度系数】0.5
【解析】1. 确定入射光线与反射光线：入射光线是竖直向下的太阳光，反射光线是水平向左进入水平管道的光线；2. 作入射光线与反射光线的夹角的角平分线，该线为法线；3. 过入射点作垂直于法线的直线，此直线就是平面镜的位置，平面镜的反射面朝向入射光线和反射光线，完成作图。
【答案】如答图所示
【知识点】光的反射定律、平面镜作图
【点评】本题考查光的反射定律的应用，属于基础作图题，核心是利用反射角等于入射角确定法线，进而确定平面镜位置，难度适中。
【难度系数】0.5
16.(2024·泰州期末)某班级同学探究光的反射规律,器材有:激光笔、平面镜、白板.

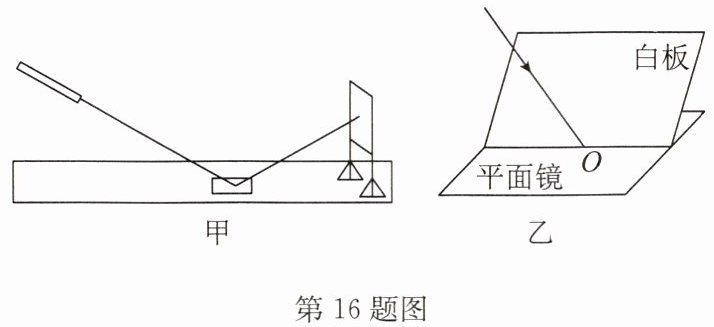

(1)如图甲所示,将一束光照射到平面镜上,它的反射光在光屏上形成一个光斑,保持光在平面镜上的入射点不变,减小入射光线与平面镜的夹角,则光屏上的光斑向
(2)小明所在实验小组利用如图乙所示的装置进行探究,让一束光斜射到平面镜上,在入射点O放置白板并调整位置,发现白板只在某一位置能同时呈现入射光线和反射光线,此时用量角器测得白板与镜面的夹角是

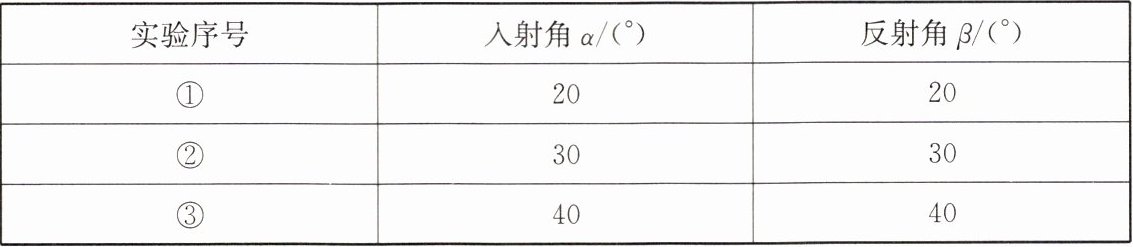

(3)多次测量入射角和对应的反射角,数据记录如表所示.根据表中数据,你获得的结论是
(1)如图甲所示,将一束光照射到平面镜上,它的反射光在光屏上形成一个光斑,保持光在平面镜上的入射点不变,减小入射光线与平面镜的夹角,则光屏上的光斑向
下
(选填“上”或“下”)移动.(2)小明所在实验小组利用如图乙所示的装置进行探究,让一束光斜射到平面镜上,在入射点O放置白板并调整位置,发现白板只在某一位置能同时呈现入射光线和反射光线,此时用量角器测得白板与镜面的夹角是
90
°,再结合法线的概念:法线是过入射点且垂直于镜面
的直线,得出结论:光反射时,反射光线、入射光线和法线
在同一平面内.(3)多次测量入射角和对应的反射角,数据记录如表所示.根据表中数据,你获得的结论是
反射现象中,反射角的大小等于入射角的大小
;多次实验的目的是排除偶然性,寻找普遍规律
.答案
16.(1)下
(2)90 垂直于镜面 反射光线、入射光线和法线
(3)反射现象中,反射角的大小等于入射角的大小 排除偶然性,寻找普遍规律
(2)90 垂直于镜面 反射光线、入射光线和法线
(3)反射现象中,反射角的大小等于入射角的大小 排除偶然性,寻找普遍规律
解析
【分析】
本题围绕光的反射规律展开，分三小问逐一分析：
1. 第(1)问：需明确入射角与入射光线和平面镜夹角的关系，结合反射角等于入射角判断反射光线的移动方向，进而确定光斑位置变化。
2. 第(2)问：要理解探究反射光线、入射光线和法线共面时白板的放置要求，掌握法线的定义，从而得出对应结论。
3. 第(3)问：通过分析入射角与反射角的对应数据得出反射定律的结论，结合实验探究的目的（避免偶然性、找普遍规律）解答多次实验的作用。
【解析】
(1) 根据光的反射定律，入射角是入射光线与法线的夹角，入射光线与平面镜的夹角与入射角之和为90°。当减小入射光线与平面镜的夹角时，入射角增大，由于反射角等于入射角，反射角也随之增大，反射光线向远离法线的方向（向下）偏转，因此光屏上的光斑向下移动。
(2) 在探究反射光线、入射光线和法线是否共面的实验中，需将白板调整至与镜面垂直的位置，此时白板与镜面的夹角为90°；法线的定义是过入射点且垂直于镜面的直线，由此可得出结论：光反射时，反射光线、入射光线和法线在同一平面内。
(3) 分析实验数据可知，反射角的大小等于入射角的大小，因此结论为：反射现象中，反射角的大小等于入射角的大小；多次实验的目的是排除偶然性，寻找普遍规律，避免单次实验结果的特殊性影响结论的科学性。
【答案】
(1) 下
(2) 90；垂直于镜面；反射光线、入射光线和法线
(3) 反射现象中，反射角的大小等于入射角的大小；排除偶然性，寻找普遍规律
【知识点】
光的反射定律、法线的概念、实验探究方法
【点评】
本题是光的反射规律的基础探究题，全面考查了光的反射定律应用、法线定义、实验结论总结及多次实验目的，注重核心知识点理解与实验探究能力，属于中等难度的基础题。
【难度系数】
0.7
本题围绕光的反射规律展开，分三小问逐一分析：
1. 第(1)问：需明确入射角与入射光线和平面镜夹角的关系，结合反射角等于入射角判断反射光线的移动方向，进而确定光斑位置变化。
2. 第(2)问：要理解探究反射光线、入射光线和法线共面时白板的放置要求，掌握法线的定义，从而得出对应结论。
3. 第(3)问：通过分析入射角与反射角的对应数据得出反射定律的结论，结合实验探究的目的（避免偶然性、找普遍规律）解答多次实验的作用。
【解析】
(1) 根据光的反射定律，入射角是入射光线与法线的夹角，入射光线与平面镜的夹角与入射角之和为90°。当减小入射光线与平面镜的夹角时，入射角增大，由于反射角等于入射角，反射角也随之增大，反射光线向远离法线的方向（向下）偏转，因此光屏上的光斑向下移动。
(2) 在探究反射光线、入射光线和法线是否共面的实验中，需将白板调整至与镜面垂直的位置，此时白板与镜面的夹角为90°；法线的定义是过入射点且垂直于镜面的直线，由此可得出结论：光反射时，反射光线、入射光线和法线在同一平面内。
(3) 分析实验数据可知，反射角的大小等于入射角的大小，因此结论为：反射现象中，反射角的大小等于入射角的大小；多次实验的目的是排除偶然性，寻找普遍规律，避免单次实验结果的特殊性影响结论的科学性。
【答案】
(1) 下
(2) 90；垂直于镜面；反射光线、入射光线和法线
(3) 反射现象中，反射角的大小等于入射角的大小；排除偶然性，寻找普遍规律
【知识点】
光的反射定律、法线的概念、实验探究方法
【点评】
本题是光的反射规律的基础探究题，全面考查了光的反射定律应用、法线定义、实验结论总结及多次实验目的，注重核心知识点理解与实验探究能力，属于中等难度的基础题。
【难度系数】
0.7
17.如图所示是一个魔术箱，魔术箱顶部的中央有一条窄缝.使激光笔产生的激光束从左侧的小孔射入，从右侧小孔射出.将一块遮光板从顶部的窄缝插入箱中，可见遮光板并没有挡住激光束的传播.若魔术箱内部只由若干平面镜组成，根据这一奇怪的现象，小明对魔术箱内部的结构进行了猜想，下列猜想合理的是（
A.内部有一块平面镜即可
B.内部有两块平面镜即可
C.内部至少有三块平面镜
D.内部至少有四块平面镜
C
）A.内部有一块平面镜即可
B.内部有两块平面镜即可
C.内部至少有三块平面镜
D.内部至少有四块平面镜
答案
17.C 点拨:如答图所示
,激光束从左侧的小孔射入,又从右侧小孔射出,光线的方向没有发生改变,其实就是通过三块平面镜的反射实现的.解析
【分析】
要解决本题，需结合光的反射定律分析激光束的传播路径：激光从左侧小孔射入，需从右侧小孔射出且方向不变，同时顶部插入遮光板后未被阻挡，说明光线无法沿直线传播，必须通过平面镜反射改变路径，且反射后回到原方向，需判断实现该效果所需的最少平面镜数量。
【解析】
根据光的反射定律，平面镜可改变光的传播方向：
1. 若仅用1块平面镜，激光经反射后方向会改变，无法沿原方向从右侧射出，排除A；
2. 若用2块平行平面镜，激光经两次反射后方向与入射方向平行，但光线路径会在同一平面内，无法避开顶部插入的遮光板，不符合题意，排除B；
3. 若内部有三块平面镜，通过合理放置（如左右斜平面镜+底部平面镜），激光经三次反射后，既能从左侧射入、右侧射出且方向不变，又能避开顶部的遮光板，符合题目描述。
【答案】C
【知识点】光的反射定律、平面镜对光的作用
【点评】本题结合魔术箱的情境考查光的反射定律的应用，需结合“遮光板未挡住激光”的条件分析平面镜的作用，注重知识的实际应用，易因忽略“避开遮光板”的条件错选B。
【难度系数】0.5
要解决本题，需结合光的反射定律分析激光束的传播路径：激光从左侧小孔射入，需从右侧小孔射出且方向不变，同时顶部插入遮光板后未被阻挡，说明光线无法沿直线传播，必须通过平面镜反射改变路径，且反射后回到原方向，需判断实现该效果所需的最少平面镜数量。
【解析】
根据光的反射定律，平面镜可改变光的传播方向：
1. 若仅用1块平面镜，激光经反射后方向会改变，无法沿原方向从右侧射出，排除A；
2. 若用2块平行平面镜，激光经两次反射后方向与入射方向平行，但光线路径会在同一平面内，无法避开顶部插入的遮光板，不符合题意，排除B；
3. 若内部有三块平面镜，通过合理放置（如左右斜平面镜+底部平面镜），激光经三次反射后，既能从左侧射入、右侧射出且方向不变，又能避开顶部的遮光板，符合题目描述。
【答案】C
【知识点】光的反射定律、平面镜对光的作用
【点评】本题结合魔术箱的情境考查光的反射定律的应用，需结合“遮光板未挡住激光”的条件分析平面镜的作用，注重知识的实际应用，易因忽略“避开遮光板”的条件错选B。
【难度系数】0.5
