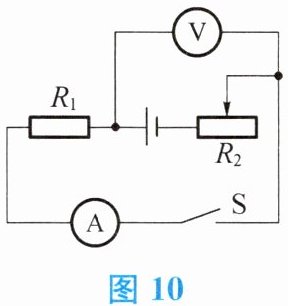

14. 如图10所示的电路中，电源电压不变，开关S闭合，滑动变阻器滑片向右移动时，电流表和电压表的示数将是(
A.电流表的示数变大，电压表的示数变大
B.电流表的示数变小，电压表的示数不变
C.电流表的示数变大，电压表的示数不变
D.电流表的示数变小，电压表的示数变小
D
)。A.电流表的示数变大，电压表的示数变大
B.电流表的示数变小，电压表的示数不变
C.电流表的示数变大，电压表的示数不变
D.电流表的示数变小，电压表的示数变小
答案
14. D
解析
【分析】首先明确电路连接方式：R₁与滑动变阻器R₂串联，电流表测电路中的总电流，电压表测定值电阻R₁两端的电压。当滑动变阻器滑片移动时，需先判断R₂接入电路的电阻变化，再结合欧姆定律分析电流和电压的变化。
【解析】由电路图可知，R₁与R₂串联，电流表测电路电流，电压表测R₁两端电压。当滑片向右移动时，滑动变阻器R₂接入电路的电阻变大，电路总电阻R总=R₁+R₂变大；电源电压U不变，根据欧姆定律I=U/R总，电路中的电流变小，即电流表示数变小；定值电阻R₁的阻值不变，由U₁=IR₁可知，R₁两端的电压变小，即电压表示数变小。
【答案】D
【知识点】串联电路、欧姆定律、滑动变阻器
【点评】本题为动态电路分析题，核心是判断电路连接方式和电压表测量对象，利用欧姆定律结合串联电路特点分析电表示数变化，属于初中物理基础题型。
【难度系数】0.5
【解析】由电路图可知，R₁与R₂串联，电流表测电路电流，电压表测R₁两端电压。当滑片向右移动时，滑动变阻器R₂接入电路的电阻变大，电路总电阻R总=R₁+R₂变大；电源电压U不变，根据欧姆定律I=U/R总，电路中的电流变小，即电流表示数变小；定值电阻R₁的阻值不变，由U₁=IR₁可知，R₁两端的电压变小，即电压表示数变小。
【答案】D
【知识点】串联电路、欧姆定律、滑动变阻器
【点评】本题为动态电路分析题，核心是判断电路连接方式和电压表测量对象，利用欧姆定律结合串联电路特点分析电表示数变化，属于初中物理基础题型。
【难度系数】0.5

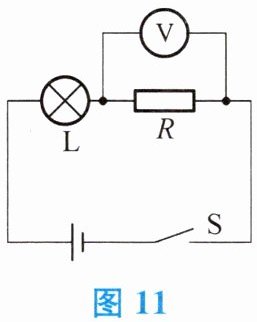

15. 如图11所示的电路中，闭合开关S后小灯泡不发光，电压表有示数，则电路发生故障的原因（
A.一定是灯L短路
B.可能是灯L开路
C.可能是灯L开路或电阻R短路
D.可能是灯L短路或电阻R开路
D
）。A.一定是灯L短路
B.可能是灯L开路
C.可能是灯L开路或电阻R短路
D.可能是灯L短路或电阻R开路
答案
15. D
解析
【分析】
首先明确电路结构：灯泡L与电阻R串联，电压表并联在电阻R两端，测量R的电压。故障现象是闭合开关后小灯泡不发光，电压表有示数。需结合串联电路中短路、开路的特点，以及电压表的工作原理分析故障：电压表有示数说明其两端能与电源两极连通，灯不发光说明电路可能断路或灯短路。
【解析】
1. 若灯L短路：电路变为电阻R的简单通路，R中有电流，电压表测R两端电压，有示数；灯L因短路无电流，不发光，符合故障现象。
2. 若电阻R开路：整个电路断开，灯L无电流，不发光；此时电压表左端通过灯L接电源正极，右端通过开关接电源负极，电压表相当于直接接电源两端，有示数，符合故障现象。
3. 排除其他情况：若灯L开路，整个电路断路，电压表无法连通电源，无示数，不符合；若R短路，电压表也被短路，无示数，不符合。因此故障可能是灯L短路或R开路，对应选项D。
【答案】
D
【知识点】
串联电路故障分析、电压表的使用
【点评】
本题是电学故障分析的典型题型，需结合电路结构、短路/开路的特点及电压表的示数变化判断故障，考查学生对串联电路规律和电表工作原理的掌握，需全面分析故障情况并排除错误选项。
【难度系数】
0.5
首先明确电路结构：灯泡L与电阻R串联，电压表并联在电阻R两端，测量R的电压。故障现象是闭合开关后小灯泡不发光，电压表有示数。需结合串联电路中短路、开路的特点，以及电压表的工作原理分析故障：电压表有示数说明其两端能与电源两极连通，灯不发光说明电路可能断路或灯短路。
【解析】
1. 若灯L短路：电路变为电阻R的简单通路，R中有电流，电压表测R两端电压，有示数；灯L因短路无电流，不发光，符合故障现象。
2. 若电阻R开路：整个电路断开，灯L无电流，不发光；此时电压表左端通过灯L接电源正极，右端通过开关接电源负极，电压表相当于直接接电源两端，有示数，符合故障现象。
3. 排除其他情况：若灯L开路，整个电路断路，电压表无法连通电源，无示数，不符合；若R短路，电压表也被短路，无示数，不符合。因此故障可能是灯L短路或R开路，对应选项D。
【答案】
D
【知识点】
串联电路故障分析、电压表的使用
【点评】
本题是电学故障分析的典型题型，需结合电路结构、短路/开路的特点及电压表的示数变化判断故障，考查学生对串联电路规律和电表工作原理的掌握，需全面分析故障情况并排除错误选项。
【难度系数】
0.5

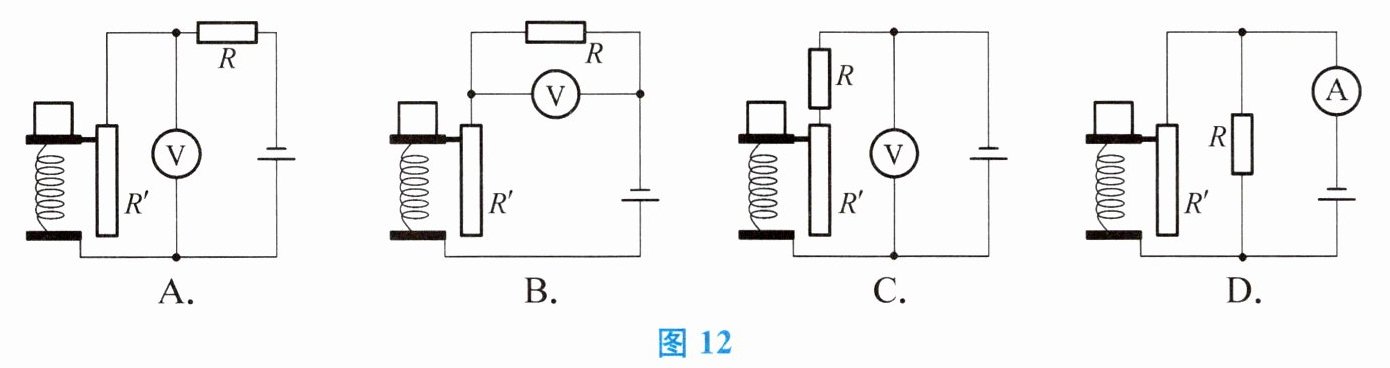

16. 某校物理兴趣小组设计了如图12所示的四种用电流表和电压表示数反映弹簧所受压力大小(即物体所受的重力)的电路,其中R是定值电阻,R'是滑动变阻器,电源两极间电压恒定,则能实现物体所受重力越大,电表示数越大的电路是(
A
)。答案
16. A
解析
【分析】
要解决此题，需先明确各电路的连接方式、电表测量对象，再结合滑动变阻器的电阻变化规律（物体重力越大，弹簧压缩量越大，滑动变阻器接入电路的电阻越大），利用欧姆定律和串并联电路特点，判断电表示数随重力的变化情况。
【解析】
选项A：R与R'串联，电压表测R'两端电压。当物体重力越大，R'接入电阻变大，总电阻变大，电源电压恒定，由欧姆定律$I=\frac{U}{R_{总}}$知电路电流变小；定值电阻R的电压$U_R=IR$变小，根据串联电路电压规律，R'的电压$U'=U-U_R$变大，即电压表示数变大，符合要求。
选项B：R与R'串联，电压表测R两端电压。R'电阻变大时，电路电流变小，R的电压$U_R=IR$变小，电压表示数变小，不符合要求。
选项C：电压表并联在电源两端，电源电压恒定，电压表示数始终不变，不符合要求。
选项D：R与R'并联，电流表测R支路电流。并联电路各支路电压等于电源电压，定值电阻R的电流$I=\frac{U}{R}$不变，电流表示数不变，不符合要求。
【答案】
A
【知识点】
欧姆定律、串联电路电压规律、滑动变阻器的应用
【点评】
本题结合实际应用考查电路分析，需明确电路连接方式和电表测量对象，再分析电阻变化对电表示数的影响，是基础电路分析题。
【难度系数】
0.5
要解决此题，需先明确各电路的连接方式、电表测量对象，再结合滑动变阻器的电阻变化规律（物体重力越大，弹簧压缩量越大，滑动变阻器接入电路的电阻越大），利用欧姆定律和串并联电路特点，判断电表示数随重力的变化情况。
【解析】
选项A：R与R'串联，电压表测R'两端电压。当物体重力越大，R'接入电阻变大，总电阻变大，电源电压恒定，由欧姆定律$I=\frac{U}{R_{总}}$知电路电流变小；定值电阻R的电压$U_R=IR$变小，根据串联电路电压规律，R'的电压$U'=U-U_R$变大，即电压表示数变大，符合要求。
选项B：R与R'串联，电压表测R两端电压。R'电阻变大时，电路电流变小，R的电压$U_R=IR$变小，电压表示数变小，不符合要求。
选项C：电压表并联在电源两端，电源电压恒定，电压表示数始终不变，不符合要求。
选项D：R与R'并联，电流表测R支路电流。并联电路各支路电压等于电源电压，定值电阻R的电流$I=\frac{U}{R}$不变，电流表示数不变，不符合要求。
【答案】
A
【知识点】
欧姆定律、串联电路电压规律、滑动变阻器的应用
【点评】
本题结合实际应用考查电路分析，需明确电路连接方式和电表测量对象，再分析电阻变化对电表示数的影响，是基础电路分析题。
【难度系数】
0.5
17. 由欧姆定律 $I=\frac{U}{R}$ 变换得 $R=\frac{U}{I}$，下列说法中正确的是（
A.导体的电阻与导体两端电压成正比
B.导体的电阻与通过导体的电流成反比
C.导体的电阻与导体两端的电压和电流都有关系
D.导体的电阻是导体本身的属性，与电压、电流都无关
D
）。A.导体的电阻与导体两端电压成正比
B.导体的电阻与通过导体的电流成反比
C.导体的电阻与导体两端的电压和电流都有关系
D.导体的电阻是导体本身的属性，与电压、电流都无关
答案
17. D
解析
【分析】首先明确导体电阻的本质：电阻是导体本身的固有属性，由导体的材料、长度、横截面积及温度决定，与导体两端的电压、通过的电流无关。公式$R=\frac{U}{I}$仅为计算电阻的公式，并非决定电阻大小的因素，据此逐一分析选项即可得出正确答案。
【解析】根据电阻的定义，导体的电阻是导体本身的一种属性，其大小由导体的材料、长度、横截面积和温度决定，与导体两端的电压和通过导体的电流无关，公式$R=\frac{U}{I}$仅为电阻的计算式，不能说明电阻与电压、电流成比例关系。
对各选项分析如下：
A选项：导体的电阻与导体两端电压成正比，错误，电阻与电压无关；
B选项：导体的电阻与通过导体的电流成反比，错误，电阻与电流无关；
C选项：导体的电阻与导体两端的电压和电流都有关系，错误，电阻是导体本身的属性，与电压、电流无关；
D选项：导体的电阻是导体本身的属性，与电压、电流都无关，正确。
【答案】D
【知识点】电阻的属性；欧姆定律
【点评】本题考查对电阻本质的理解，需区分电阻的计算式与决定式，明确电阻是导体本身的固有性质，不随外加电压和电流的变化而变化，属于基础概念题。
【难度系数】0.8
【解析】根据电阻的定义，导体的电阻是导体本身的一种属性，其大小由导体的材料、长度、横截面积和温度决定，与导体两端的电压和通过导体的电流无关，公式$R=\frac{U}{I}$仅为电阻的计算式，不能说明电阻与电压、电流成比例关系。
对各选项分析如下：
A选项：导体的电阻与导体两端电压成正比，错误，电阻与电压无关；
B选项：导体的电阻与通过导体的电流成反比，错误，电阻与电流无关；
C选项：导体的电阻与导体两端的电压和电流都有关系，错误，电阻是导体本身的属性，与电压、电流无关；
D选项：导体的电阻是导体本身的属性，与电压、电流都无关，正确。
【答案】D
【知识点】电阻的属性；欧姆定律
【点评】本题考查对电阻本质的理解，需区分电阻的计算式与决定式，明确电阻是导体本身的固有性质，不随外加电压和电流的变化而变化，属于基础概念题。
【难度系数】0.8
