活动一 正确使用滑动变阻器

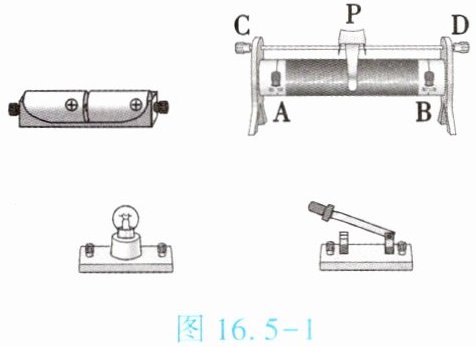

(1)请在图16.5-1中用笔画线表示导线连接电路,要求滑动变阻器的滑片向右移动时灯泡变暗。

图16.5-1
(2)图16.5-1中滑动变阻器的铭牌上标有“20 Ω 2 A”字样,其中“20 Ω”指的是(填字母)两接线柱间的电阻。
(3)根据上面的连接方式,闭合开关前,滑片P应滑到(填“A”或“B”)端。
(4)在图16.5-1所示电路连接完成后,闭合开关,发现灯泡立刻发出耀眼的光并很快熄灭,则实验操作中的不当之处可能是将滑动变阻器的(填字母)两个接线柱接入了电路。

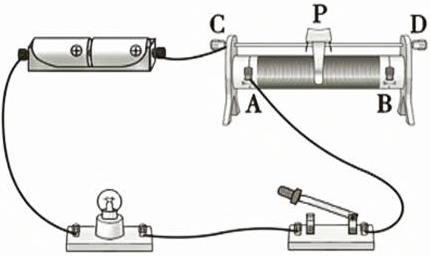

1. 如答图16.5-1所示
2. A、B
3. B
4. C、D

活动二 认识电位器

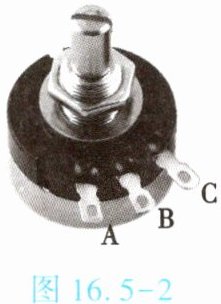

调光台灯通过旋转旋钮调节亮度，这个旋转旋钮是一个电位器，如图16.5-2所示。

图16.5-2
(1)电位器的构造

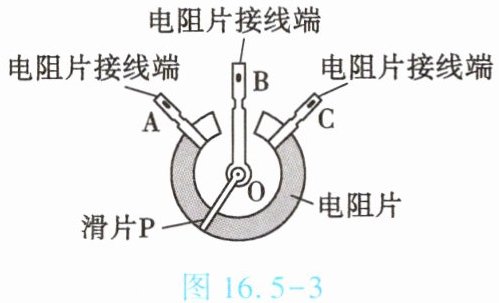

如图16.5-3是电位器的结构示意图，电阻片的两端分别与接线端A、C相连，滑片P的一端通过转轴O与接线端B相连，另一端与电阻片接触良好，并能绕转轴O在电阻片上滑动。

图16.5-3
(2)电位器的工作原理
如图16.5-3，电位器是一个变形的滑动变阻器，通过改变接入电路中电阻片的来改变电阻，进而改变电流，改变小灯泡的亮度。

2. 长度
