活动三 自制一个模拟的调光台灯

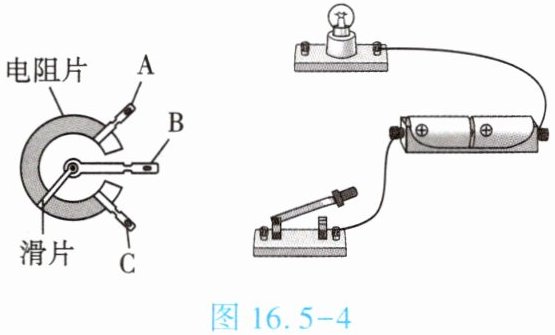

如图16.5-4,请选择电位器A、B、C三个接线端中的两个连入电路,要求顺时针旋转滑片时,灯泡变暗。
图16.5-4
如图16.5-4,请选择电位器A、B、C三个接线端中的两个连入电路,要求顺时针旋转滑片时,灯泡变暗。
图16.5-4
答案

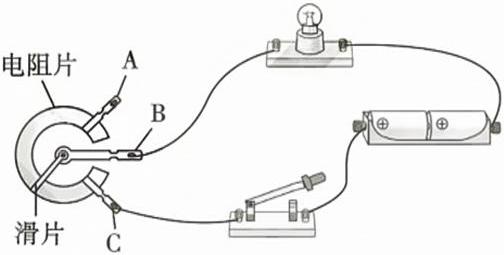

如答图16.5-2所示

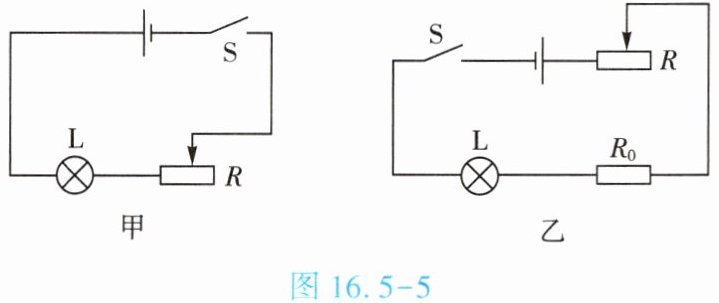

如图16.5-5是两个同学设计的台灯调光电路图，老师认为图乙方案更好一些，理由是
串联一个电阻为$R_0$的定值电阻，防止滑动变阻器的滑片移动到最左端时，电路中电流过大，对灯泡起到保护作用
。答案
串联一个电阻为$R_0$的定值电阻，防止滑动变阻器的滑片移动到最左端时，电路中电流过大，对灯泡起到保护作用

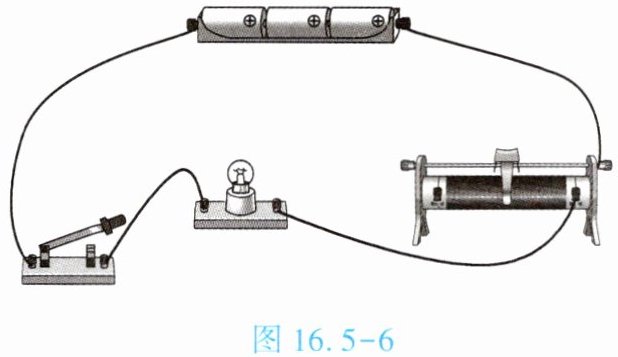

1.某同学选择电源、开关、滑动变阻器、小灯泡各一个，导线若干，连接如图16.5-6所示电路。
图16.5-6
(1)进行调试时，闭合开关，移动滑动变阻器的滑片，发现小灯泡忽明忽暗，出现这种现象的原因是

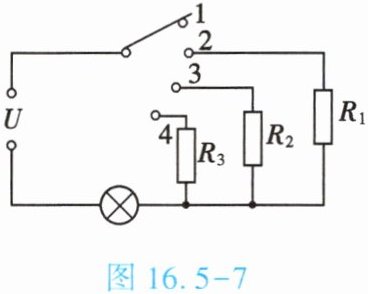

(2)该同学又设计了如图16.5-7所示的电路图，将开关接1触点时，电路断路；开关接2触点、3触点或4触点时，电灯的亮度会发生变化。已知开关接2触点时电灯最亮，接4触点时电灯最暗，则$R_1$
图16.5-7
图16.5-6
(1)进行调试时，闭合开关，移动滑动变阻器的滑片，发现小灯泡忽明忽暗，出现这种现象的原因是
滑动变阻器的滑片与电阻丝接触不良
。(2)该同学又设计了如图16.5-7所示的电路图，将开关接1触点时，电路断路；开关接2触点、3触点或4触点时，电灯的亮度会发生变化。已知开关接2触点时电灯最亮，接4触点时电灯最暗，则$R_1$
＜
(填“＞”“＜”或“=”) $R_3$。图16.5-7
答案
1.(1) 滑动变阻器的滑片与电阻丝接触不良
(2) ＜
(2) ＜
2. 同学们展示了自己制作的调光台灯,闭合控制开关,旋转电位器的旋钮,可以改变小灯泡亮度,当旋钮旋转到一端时,发现小灯泡不发光。小组同学思考,既然可以通过旋转旋钮调节小灯泡从发光到不发光,就可以去掉电路中的控制开关,不必断电。从节能的角度思考,他们这样做是否正确?
不正确
。答案
2. 不正确

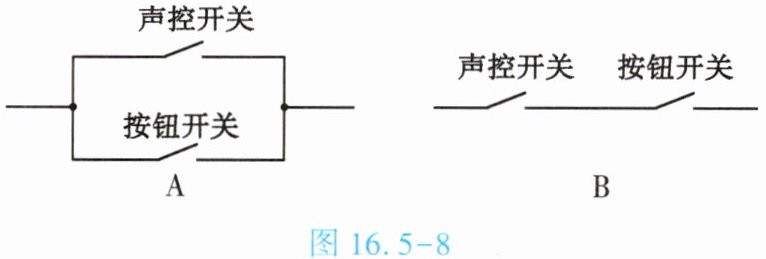

3.有的同学发现有的台灯还配有声控开关,可以用按钮开关或声控开关分别控制台灯,如图16.5-8所示,开关部分电路的设计正确的是
A
(填字母)。答案
3. A
