9. 为保证司乘人员的安全，轿车上设有安全带未系提示系统。当司乘人员坐在座椅上时，座椅下的开关$S_1$闭合，若未系安全带，则开关$S_2$断开，仪表盘上的指示灯亮起；若系上安全带，则开关$S_2$闭合，指示灯熄灭。下列设计最合理的电路图是 （
B
）

图15-3-6

答案

9. B
10. 学校化学实验室有一个危险药品柜，为了加强管理给其安装了电子锁，控制电路的两把钥匙分别由两名工作人员保管，一把钥匙无法打开，则图15-3-7电路中可行的是（
A
）

图15-3-7

答案

10. A
11. 在如图15-3-8所示的各电路图中，满足$\mathrm{L}_1$和$\mathrm{L}_2$并联，开关$\mathrm{S}$断开后$\mathrm{L}_1$仍能发光的是（
C
）

图15-3-8
选择理由：
C图中，开关S控制$\mathrm{L}_2$

开关S断开后，由于并联电路中各支路相互独立

所以灯泡$\mathrm{L}_1$依然正常发光
。

答案

11. C 选择理由:C图中,开关S控制$\mathrm{L}_2$,开关S断开后,由于并联电路中各支路相互独立,所以灯泡$\mathrm{L}_1$依然正常发光

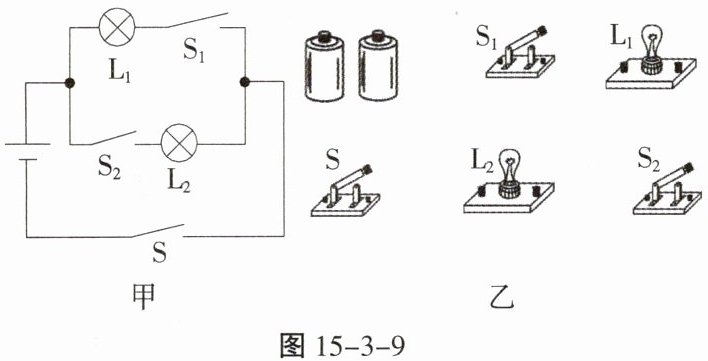

12. 按照图15-3-9甲电路图，用笔画线代替导线，把图15-3-9乙中所示的实物连接起来，并用箭头在电路中标出干路和支路在开关闭合时的电流方向。

图15-3-9

答案


实物连接与电流方向标注如所示。
13. 根据如图15-3-10所示的实物电路图，按如下要求作图。
(1)在实物图的每根导线上标出当开关闭合后电流的方向。
(2)在虚线框内画出对应的电路图。(要求连线横平竖直，尽量使电路图简洁美观)

图15-3-10

答案


13. (1) 导线上的电流方向标注如所示。
(2) 对应的电路图如所示。
14. 火车在车厢后面有两间厕所，只有当两间厕所的门都关上时（每扇门的插销相当于一个开关），车厢内的指示灯才会发光，指示牌就会显示“厕所有人”字样，提醒旅客。请你把图15-3-11中的各元件符号连接成符合上述设计要求的电路图，并在实物图中连线。

答案


14. 符合要求的元件符号电路图和实物连线如所示。
