15. 如图15-3-12所示的电路：

图15-3-12
(1)当开关闭合后，电灯会亮吗？为什么？若开关闭合后会导致什么后果？
(2)要使灯并联，开关控制两盏灯，请你用笔在原图需改动的导线上画“×”，并画出正确的连接线。(要求：只能改变一处接线点，导线不许交叉)
(3)在方框中画出改正后的电路图。

答案


15. (1) 电灯不会亮。因为当开关闭合后，电路发生短路，会损坏电源。
(2) 改动后的实物电路如所示。
(3) 改正后的电路图如所示。

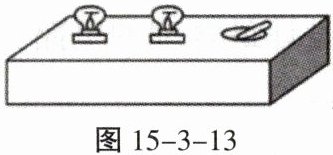

16. 如图15-3-13是一个封闭的电路盒，盒面上有两个灯泡和一个开关，拨动开关，两个灯泡同时亮或同时灭。

（1）有同学说，这两个灯泡是串联的。你的看法是
不一定
。
（2）不打开盒子，也无任何辅助器材，如何证明你的上述看法？简要说明你的操作方法及结论：
拧下其中的一个灯泡，闭合开关，若

另一灯能亮，则两灯并联；若另一灯不

亮，则两灯串联
。

答案

16. (1) 不一定
16. (2) 拧下其中的一个灯泡，闭合开关，若另一灯能亮，则两灯并联；若另一灯不亮，则两灯串联
17. 某医院要在病房内的两张病床上各安装一个开关，在医护人员办公室内安装一只电铃。任何一个病人，只要按下开关，电铃就会响，医护人员就会知道有病人在召唤，请你设计并画出电路图。如果再利用两个发光二极管，请你再想一想，如何设计，使病人召唤时，医护人员在办公室就能知道是哪一张床上的病人在召唤，请画出电路图。

答案


17. 任意按下一个开关电铃就响的电路图见，添加两个发光二极管、可区分召唤病人所在病床的电路图见
