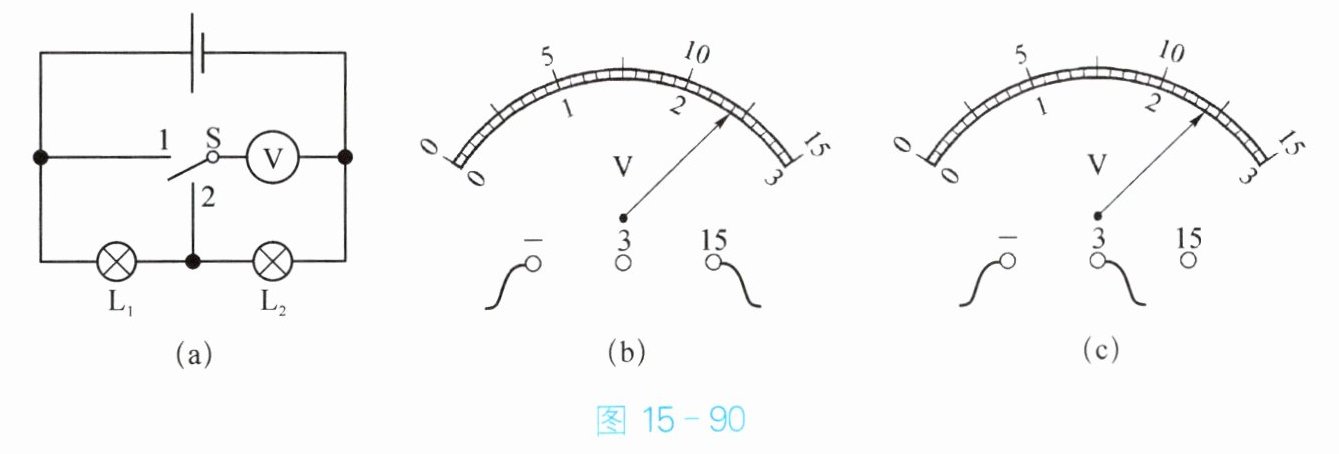

20. 如图 15 - 90(a)所示,电源电压保持不变。当开关 S 接 1 时,电压表的示数如图 15 - 90(b)所示；当开关 S 接 2 时,电压表的示数如图 15 - 90(c)所示。求：
(1)电源电压。
$(2)L_1、$$L_2 $两端的电压。

(1) 12 V
$(2) L_1 $两端的电压为$9.6 V, L_2 $两端的电压为2.4 V

【解析】
由图(a)可知，$L_1$与$L_2$串联。
1. 当开关S接1时，电压表测电源两端的电压：此时电压表选用0~15V量程，分度值为0.5V，由图(b)可知示数为12V，即电源电压$U=12V$；
2. 当开关S接2时，电压表测$L_2$两端的电压：此时电压表选用0~3V量程，分度值为0.1V，由图(c)可知示数为2.4V，即$U_2=2.4V$；
3. 根据串联电路的电压规律$U=U_1+U_2$，可得$L_1$两端的电压$U_1=U-U_2=12V-2.4V=9.6V$。
【答案】
(1) 电源电压为$\boldsymbol{12V}$；
(2) $L_1$两端的电压为$\boldsymbol{9.6V}$，$L_2$两端的电压为$\boldsymbol{2.4V}$。
【知识点】
串联电路电压规律，电压表的读数
【点评】
本题需先明确电压表测量对象，再结合不同量程的分度值准确读数，最后利用串联电路电压规律计算，对电路分析和电表读数能力有一定要求。
【难度系数】
0.6
