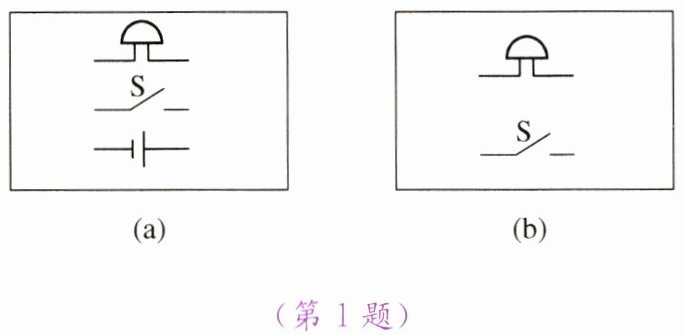

1. 图(a)和图(b)所示的两房间相距较远，试在图中连接一个电路，要求两房间任何一方的工作人员闭合开关，都能使对方的电铃发声。

;

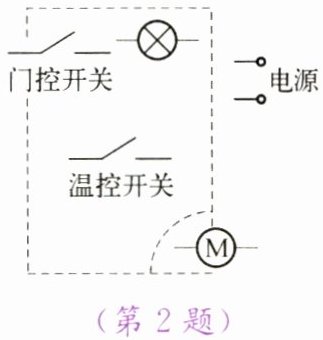

2. 冰箱内有照明灯，控制它的开关在冰箱门打开时闭合，使照明灯发光；当冰箱门关闭时，此开关处于断开状态，照明灯不发光；冰箱的背面有一个电动压缩机，当冰箱内温度升高到一定程度时便启动，而当其内部温度降到一定程度时就会停止工作，它由一个“温控开关”自动控制。请按上述设计要求，在图中画出电路的连接方式。

3. 某灯泡L上标有“4.8 V 0.3 A”字样。
（1）由灯泡的规格可以直接或间接地知道哪些物理量？（需要计算时，请写出计算过程）
（2）将灯泡L接在电压为9 V的电源上，若要使它正常发光，则需要串联一个多大的保护电阻？
（3）小明想制作一个模拟调光灯。要求：灯泡亮度可以连续调节，滑片可以自由滑动且在调节过程中灯泡不会被烧坏。他用一个滑动变阻器(20 Ω 1 A)控制电路中的电流，以调节灯泡L(4.8 V 0.3 A)的亮度，电源电压为9 V。请问：还需要保护电阻吗？若需要，则保护电阻的阻值应为多大？请画出模拟调光灯的电路图。

$解：(1)4.8V表示灯泡的额定电压为4.8V，0.3A表示灯泡的额定电流为0.3A；$$可知灯泡正常发光时的电阻：R=\frac{U}{I}=\frac{4.8V}{0.3A}=16Ω；$$灯泡的额定电功率：P=UI=4.8V×0.3A=1.44W；$$(2)根据串联电路的电压规律可知，保护电阻两端的电压：$$U_2=U-U_1=9V-4.8V=4.2V；$$由I=\frac{U}{R}得，保护电阻的阻值：$$R_2=\frac{U_2}{I}=\frac{4.2V}{0.3A}=14Ω；$$(3)由于电源电压为9V，要使滑动变阻器的阻值为零时，灯泡$$不会被烧坏，由(2)可知，此时电路中应串联一个14Ω的电阻；$$电路图如图所示：$
