（2）画出设计的电路图初稿。
（3）最后进行检验，看它是否符合设计要求，完善电路设计。
◆ 根据电路图制作电路模型，要注意以下几点：安全可靠、器材简单、操作方便、布局美观、设计新颖。（“探究之路”第4题）
? 探究之路
4. 某楼道的各层楼梯口都装有一种半自动按钮开关，用来控制各层的楼梯灯。只要按任何一层的开关，楼上、楼下的楼梯灯都会同时亮，2～3 min后开关中的自动装置使开关恢复到按前的状态，这时电路断开，楼上、楼下的楼梯灯同时熄灭。请在右边的虚线框内画出符合上述要求的电路图（电源用电池表示，半自动按钮开关用实验室单刀单掷开关表示，只需画出第一、二层楼的电路图）。

5. 小华去外地旅游时发现了以下两个现象：
（1）公交车后门的两侧扶手上各装有一个按钮[可用图(a)中的$\mathrm{S}_1$、$\mathrm{S}_2$表示]，想要下车的乘客只要按下任何一个按钮，装在驾驶台上的电铃都会发声，提醒司机有乘客需要下车。
（2）列车相邻车厢连接处通常有两间厕所，只有当两间厕所的门都关上时（每扇门的插销相当于一个开关），车厢中的指示牌才会显示“厕所有人”字样，提醒旅客两间厕所内都有人。

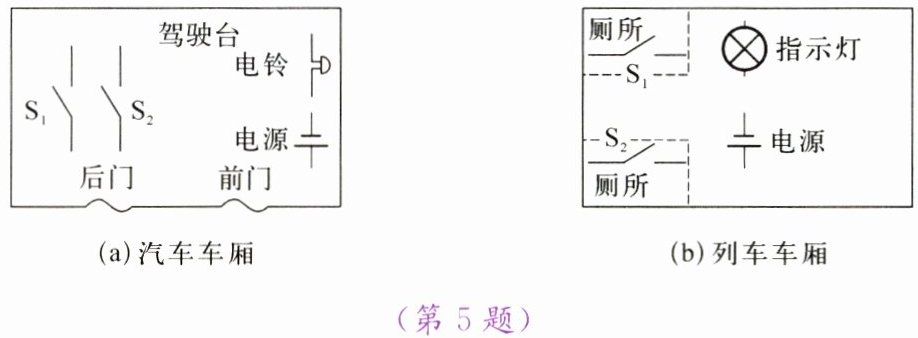

这两种电路是怎样设计的？请将图(a)和图(b)中的各元件符号连接成符合要求的电路图。

6. 有一种半导体，其电阻的大小随温度的变化而明显改变，利用这种半导体材料制成的电阻叫作热敏电阻。热敏电阻可以用来测量温度的细微变化，且反应快、精度高。

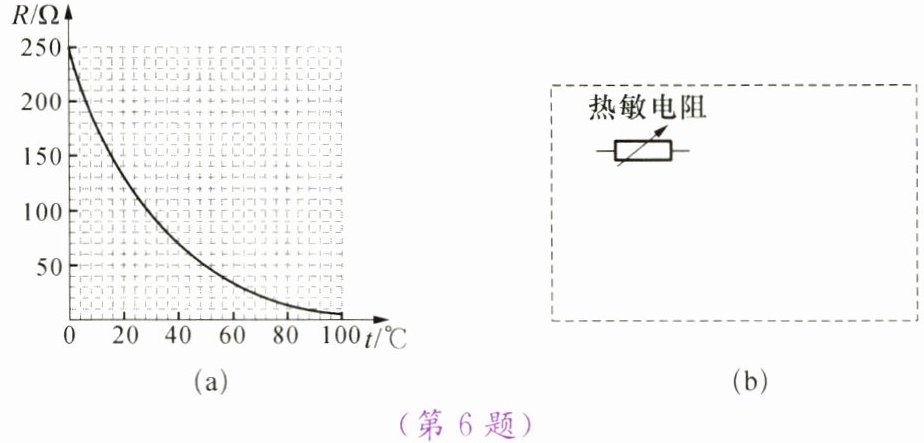

小明想用热敏电阻设计一个电路，用来检测他家蔬菜大棚内温度的变化。于是，他买来了一个热敏电阻，该热敏电阻的阻值随温度变化的图像如图(a)所示。他又到实验室向老师借来了一只电流表、一个开关和一个$6\ \mathrm{V}$的电源。请利用这些器材帮他设计一个能直接观察大棚内气温变化的电路。
（1）请在图(b)所示的虚线框中画出你设计的电路图。

（2）若将电流表刻度盘上的电流刻度换成相应的温度刻度，这样电流表就改造成了气温表。若电流表选用$0～0.6\ \mathrm{A}$的量程，请通过计算说明改造成的气温表的$0\ °\mathrm{C}$应与电流表刻度盘的什么刻度对应，该气温表能测量的最高温度是多少摄氏度？
（3）当大棚内的温度为$28\ °\mathrm{C}$时，该电路中的电流是多大？

;
;
;
; (2)0 ℃时，$R=250\ \Omega，$$I=\frac{6\ \text{V}}{250\ \Omega}=0.024\ \text{A}；$最大电流0.6 A时，$R=\frac{6\ \text{V}}{0.6\ \text{A}}=10\ \Omega，$对应温度84 ℃； (3)28 ℃时，$R=100\ \Omega，$$I=\frac{6\ \text{V}}{100\ \Omega}=0.06\ \text{A}。$
