6.小刚在探究“电流通过导体时产生的热量与什么因素有关”的实验中，所用的实验器材如图15.4-4所示（两个透明容器内密封着等质量的空气）

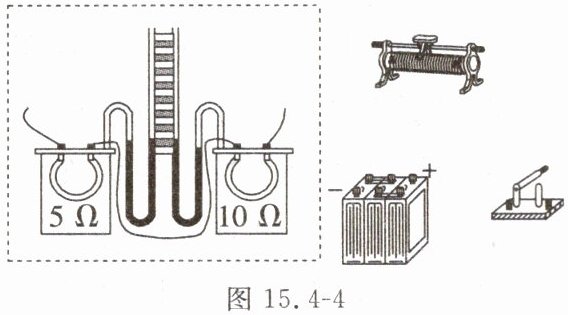

图15.4-4
(1)实验中是通过观察U形管两侧液面的来反映容器内空气温度的变化的，这种方法叫做。
(2)实验中选用空气而不用水做实验，是因为空气受热更容易，可使U形管中的液柱上升更，实验现象更明显。
(3)用笔画线代替导线，把图中两个容器内的电阻丝接到电路中，要求滑动变阻器的滑片向右滑动时，滑动变阻器接入电路中的电阻增大。
(4)正确连接电路，闭合开关，通电一段时间后，（选填“左”或“右”）侧U形管中液面高度变化更明显。此实验现象表明，在电流、通电时间相同的情况下，越大，它所产生的热量越多。
(5)在探究电流通过导体产生的热量与通电时间的关系时，应控制和不变。
(6)将图15.4-5所示的装置接入图15.4-4中的虚线框中，重新做这个实验。
①此实验探究的是电流产生的热量跟的关系，通电一段时间后，（选填“左”或“右”）侧容器内的电阻丝产生的热量多，得出的结论是。

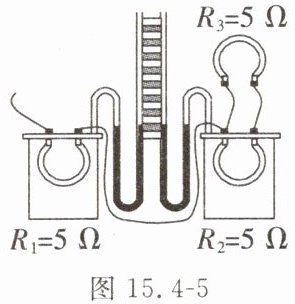

图15.4-5
②要进一步使该结论更具有普遍性，在装置不变的情况下，可以采取的方法是。
(7)若通过$R_1$的电流为2 A，则10 s内通过$R_1$的电流产生的热量是J。
图15.4-4
(1)实验中是通过观察U形管两侧液面的来反映容器内空气温度的变化的，这种方法叫做。
(2)实验中选用空气而不用水做实验，是因为空气受热更容易，可使U形管中的液柱上升更，实验现象更明显。
(3)用笔画线代替导线，把图中两个容器内的电阻丝接到电路中，要求滑动变阻器的滑片向右滑动时，滑动变阻器接入电路中的电阻增大。
(4)正确连接电路，闭合开关，通电一段时间后，（选填“左”或“右”）侧U形管中液面高度变化更明显。此实验现象表明，在电流、通电时间相同的情况下，越大，它所产生的热量越多。
(5)在探究电流通过导体产生的热量与通电时间的关系时，应控制和不变。
(6)将图15.4-5所示的装置接入图15.4-4中的虚线框中，重新做这个实验。
①此实验探究的是电流产生的热量跟的关系，通电一段时间后，（选填“左”或“右”）侧容器内的电阻丝产生的热量多，得出的结论是。
图15.4-5
②要进一步使该结论更具有普遍性，在装置不变的情况下，可以采取的方法是。
(7)若通过$R_1$的电流为2 A，则10 s内通过$R_1$的电流产生的热量是J。
