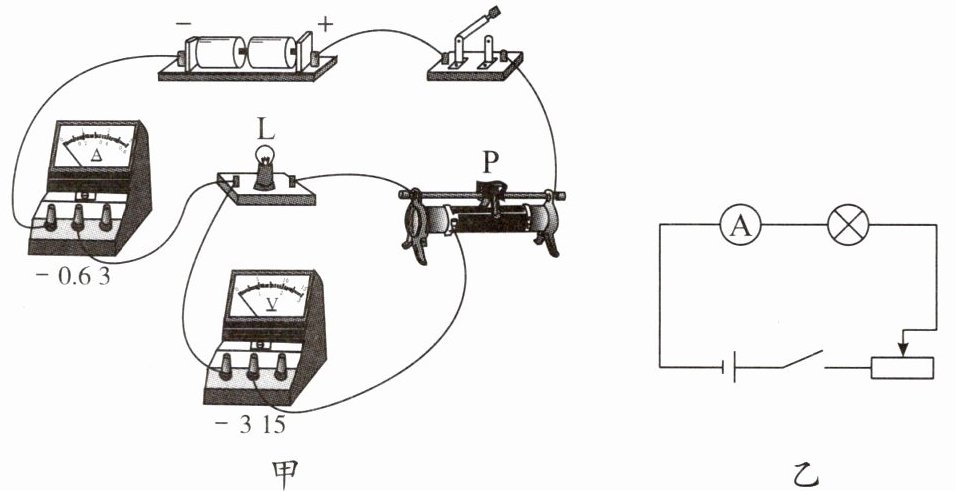

5.(2024·内蒙古呼和浩特中考)为了测量一个标有“3 V”字样的小灯泡的电阻,小伟同学用两节干电池、标有“20 Ω 2 A”字样的滑动变阻器,以及开关、电压表和电流表设计了如图甲所示的电路。

(1)小伟连接好电路后,检查发现电路中有一根导线连接错误。请你在错误的导线上画“×”,并用笔画线表示导线画出正确的电路。
(2)再次连接电路时,小伟又发现电压表无法正常使用。他用剩余实验仪器,重新设计了如图乙所示的电路。并按照如下步骤操作:
①将滑动变阻器调到最右端,闭合开关,读出此时电流表示数为0.06 A;
②再将滑动变阻器调到最左端,闭合开关,读出此时电流表示数为0.12 A。
(3)如果认为灯丝电阻不变,那么根据以上数据,小伟可以计算出小灯泡的电阻值为。
(4)小伟操作后反思,认为灯丝的电阻受到温度的影响,电阻值会发生变化,因此测出的小灯泡的电阻值并不准确,与常温下的真实值相比,测量值应该(选填“偏大”或“偏小”)。

5. (1)改接后的电路如所示 (3)20 Ω (4)偏大

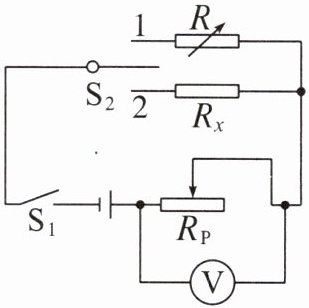

6.(2025·北京中考)某同学利用滑动变阻器、电阻箱、电压表、电压恒定的电源、开关等器材设计了测量待测电阻的阻值$R_x$的实验电路，如图所示。
(1)请补充主要实验步骤。
①按电路图连接电路，将滑动变阻器的阻值调到最大端。
②闭合$S_1$，，记录电压表的示数$U$。
③闭合$S_1$，，使电压表的示数仍为$U$。
④记录电阻箱的阻值$R_0$。
(2)待测电阻的阻值$R_x=$(用测量量表示)。

6. (1)②将$S_2$拨到2的位置，调节滑动变阻器的滑片到适当位置 ③将$S_2$拨到1的位置，保持滑动变阻器的滑片位置不变，调节电阻箱的阻值 (2)$R_0$
