自主预习

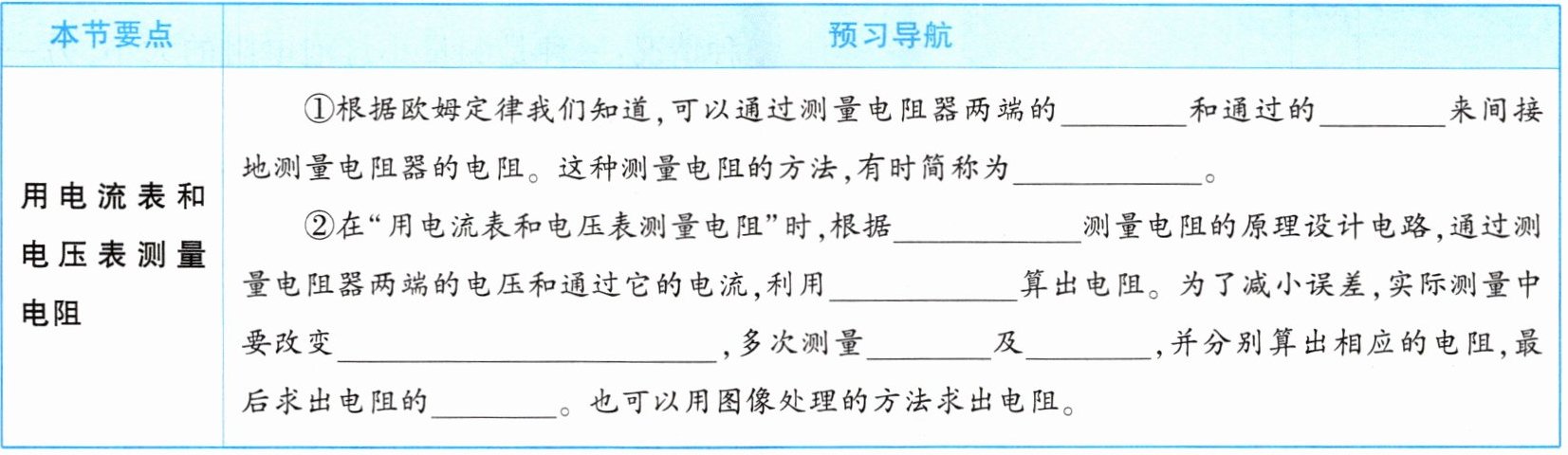

请同学们预习本节课教材内容，完成下表。
本节要点 预习导航
用电流表和电压表测量电阻 ①根据欧姆定律我们知道，可以通过测量电阻器两端的
②在“用电流表和电压表测量电阻
时，根据
请同学们预习本节课教材内容，完成下表。
本节要点 预习导航
用电流表和电压表测量电阻 ①根据欧姆定律我们知道，可以通过测量电阻器两端的
电压
和通过的电流
来间接地测量电阻器的电阻。这种测量电阻的方法，有时简称为伏安法
。②在“用电流表和电压表测量电阻
时，根据伏安法
测量电阻的原理设计电路，通过测量电阻器两端的电压和通过它的电流，利用欧姆定律
算出电阻。为了减小误差，实际测量中要改变待测电阻器两端的电压
，多次测量电压
及电流
，并分别算出相应的电阻，最后求出电阻的平均值
。也可以用图像处理的方法求出电阻。答案
① 电压；电流；伏安法
② 伏安法；欧姆定律；待测电阻器两端的电压；电压；电流；平均值
② 伏安法；欧姆定律；待测电阻器两端的电压；电压；电流；平均值
1.(★★)某小组同学在“伏安法测电阻”的实验中,使用了两节新的干电池,被测电阻器的电阻约为10 Ω,则在实验中电流表的测量范围选用
0~0.6 A
。实验中该组同学多次改变滑动变阻器滑片的位置,其目的是获得多组数据,以求平均值,减小误差
。答案
1. 0~0.6 A；获得多组数据，以求平均值，减小误差
2. (★★)在测量电阻的实验中,若选用2节干电池作电源,待测电阻器的电阻约为15 Ω,则在实验中所用电压表、电流表的测量范围应分别选用
0 ~ 3 V
和0 ~ 0.6 A
。答案
2. 0 ~ 3 V；0 ~ 0.6 A

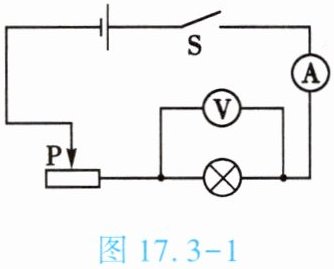

3.(★★)图17.3-1所示是小张同学设计的实验电路图,电源电压保持不变,闭合开关S前,为使滑动变阻器接入电路中的电阻最大,应将滑片P移至最
左
(填“左”或“右”)端。若电压表的示数为3 V,电流表的示数为0.3 A,那么此时小灯泡的电阻是10
Ω。答案
3. 左；10 Ω
4. (★★)以下为某同学在“伏安法测导体电阻”实验过程中的部分操作,其中正确的是
【 】
A.连接电路时,先闭合开关
B.连接电表时,先选小测量范围
C.计算电阻时,先计算电压平均值与电流平均值
平均值
D.闭合开关时,先将变阻器滑片移到连入电路的电阻最大处
【 】
A.连接电路时,先闭合开关
B.连接电表时,先选小测量范围
C.计算电阻时,先计算电压平均值与电流平均值
平均值
D.闭合开关时,先将变阻器滑片移到连入电路的电阻最大处
答案
D
5.(★★★)(双选)“伏安法测电阻器的电阻”和“伏安法测小灯泡的电阻”是电学中两个重要的实验,小聪同学对两个实验进行了梳理和对比,下列说法正确的是 【 】
A.两个实验的原理相同
B.两个实验都采用了控制变量法
C.两个实验进行多次测量的目的不同
D.滑动变阻器在两个实验中的作用仅是保护电路
A.两个实验的原理相同
B.两个实验都采用了控制变量法
C.两个实验进行多次测量的目的不同
D.滑动变阻器在两个实验中的作用仅是保护电路
答案
AC
