7. 小明同学用电压表和电流表测量电阻 $ R_1 $ 的阻值(约9 Ω),电源选用两节新干电池。

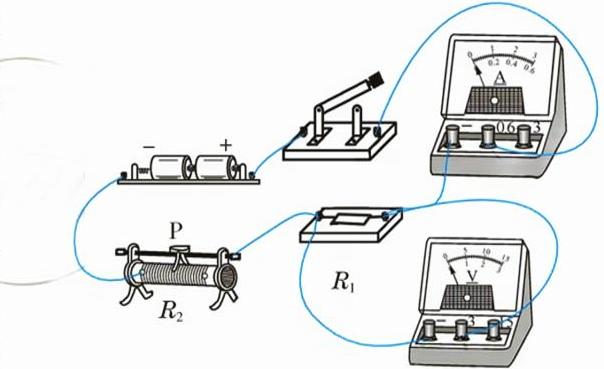

(1)按图17-3-3甲电路,将17-3-3乙中的电流表正确连入电路。

(2)该同学闭合开关,电流表、电压表均有示数,可是无论怎样移动滑片,电压表示数总为3 V不变,你认为发生故障的原因可能是。
(3)排除故障后,小明将滑片P向左滑动时,电压表示数将(选填“增大”“减小”或“不变”),当P滑到某一位置时,两表读数如图17-3-3丙所示,由此可知 $ R_1 = $ Ω,你认为这个结果可靠吗? ,理由是。

7. (1)
(2) 滑动变阻器同时接两个上接线柱
(3) 增大 10 不可靠 没有多次测量求平均值,结论有误

8. 某同学做“测量小灯泡电阻”的实验，所用实验器材均完好。
(1)实验的原理是。
(2)在图17-3-4甲所示的电源和滑动变阻器之间添上一根导线，使之成为正确的测量电路，图中的①表应是表，②表应是表，并画出其电路图。


(3)闭合前，根据连线情况确定滑片P应移到（选填“A”或“B”）端。
(4)图17-3-4乙中电流表的读数为A，电压表的读数为V，测算出电阻的阻值为Ω。
(5)该同学连接好电路的最后一根导线时，小灯泡立刻发出微弱的光亮，移动滑动变阻器滑片，灯泡亮度不变。导致上述现象的两个操作错误是
①；
②。
(6)实验小组为了减少实验误差，移动滑片多次测量求灯泡电阻的平均值，该做法（“合理”或“不合理”）理由是。

8. (1) R=U/I
(2) 电流 电压(电路图与实物图对应即可)
(3) A(若 R_p 下接线柱在左端,则本题答案为 B)
(4) 0.48 2.4 5
(5) ① 连接电路时开关没有断开
② 连接滑动变阻器时,导线同时接在了滑动变阻器的下面两个接线柱上
(6) 不合理 灯丝电阻随温度的升高而增大,不能求平均值
