7.在如图所示的电路中,电源电压为 3 V,若将电流表与电压表互换,则 （
A.电流表烧坏
B.灯泡烧坏
C.电压表烧坏
D.以上情况均不会发生
D
）A.电流表烧坏
B.灯泡烧坏
C.电压表烧坏
D.以上情况均不会发生
答案
7.D
解析
【分析】
要解决该问题，需明确电流表和电压表的内阻特性：电流表内阻极小，相当于导线；电压表内阻极大，相当于开路。当电流表与电压表互换位置后，先分析新电路的连接方式，再结合欧姆定律判断电路电流大小，进而判断各元件是否损坏。
【解析】
互换后，电压表串联在电路中，由于电压表内阻极大，电路总电阻近似等于电压表内阻。根据欧姆定律$I=\frac{U}{R}$，电源电压$U=3V$，电路中的电流会极小，几乎为零。因此：
1. 电流表：通过的电流几乎为零，不会烧坏；
2. 灯泡：几乎没有电流通过，不会烧坏；
3. 电压表：承受电源电压，通过的电流极小，不会烧坏。
综上，以上情况均不会发生。
【答案】
D
【知识点】
电流表与电压表的使用、欧姆定律、电路分析
【点评】
本题考查电表内阻特性及电路互换后的分析，关键是理解电压表串联时对电流的限制作用，避免错误认为互换后会造成短路烧坏元件，需结合电表工作原理分析。
【难度系数】
0.4
要解决该问题，需明确电流表和电压表的内阻特性：电流表内阻极小，相当于导线；电压表内阻极大，相当于开路。当电流表与电压表互换位置后，先分析新电路的连接方式，再结合欧姆定律判断电路电流大小，进而判断各元件是否损坏。
【解析】
互换后，电压表串联在电路中，由于电压表内阻极大，电路总电阻近似等于电压表内阻。根据欧姆定律$I=\frac{U}{R}$，电源电压$U=3V$，电路中的电流会极小，几乎为零。因此：
1. 电流表：通过的电流几乎为零，不会烧坏；
2. 灯泡：几乎没有电流通过，不会烧坏；
3. 电压表：承受电源电压，通过的电流极小，不会烧坏。
综上，以上情况均不会发生。
【答案】
D
【知识点】
电流表与电压表的使用、欧姆定律、电路分析
【点评】
本题考查电表内阻特性及电路互换后的分析，关键是理解电压表串联时对电流的限制作用，避免错误认为互换后会造成短路烧坏元件，需结合电表工作原理分析。
【难度系数】
0.4

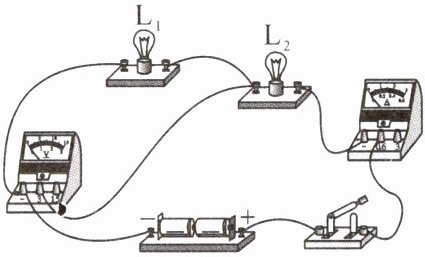

8.如右图所示,则下列判断正确的是 （
A.灯$\mathrm{L}_1$与灯$\mathrm{L}_2$并联,电压表测灯$\mathrm{L}_1$两端的电压
B.灯$\mathrm{L}_1$与灯$\mathrm{L}_2$并联,电压表测灯$\mathrm{L}_2$两端的电压
C.灯$\mathrm{L}_1$与灯$\mathrm{L}_2$串联,电压表测灯$\mathrm{L}_1$两端的电压
D.灯$\mathrm{L}_1$与灯$\mathrm{L}_2$串联,电压表测灯$\mathrm{L}_2$两端的电压
C
）A.灯$\mathrm{L}_1$与灯$\mathrm{L}_2$并联,电压表测灯$\mathrm{L}_1$两端的电压
B.灯$\mathrm{L}_1$与灯$\mathrm{L}_2$并联,电压表测灯$\mathrm{L}_2$两端的电压
C.灯$\mathrm{L}_1$与灯$\mathrm{L}_2$串联,电压表测灯$\mathrm{L}_1$两端的电压
D.灯$\mathrm{L}_1$与灯$\mathrm{L}_2$串联,电压表测灯$\mathrm{L}_2$两端的电压
答案
8.C
解析
【分析】要判断电路的连接方式，可采用电流路径法：电流从电源正极出发，若只有一条通路则为串联，多条通路则为并联；判断电压表的测量对象时，需明确电压表与哪个用电器并联，并联的用电器两端的电压即为电压表测量的电压。
【解析】1. 判断串并联：电流从电源正极流出，依次经过开关、电流表、灯$\mathrm{L}_2$、灯$\mathrm{L}_1$，最终回到电源负极，电流只有一条通路，因此灯$\mathrm{L}_1$与灯$\mathrm{L}_2$串联。2. 判断电压表测量对象：电压表的两个接线柱分别连接在灯$\mathrm{L}_1$的两端，与灯$\mathrm{L}_1$并联，所以电压表测量灯$\mathrm{L}_1$两端的电压。综上，选项C正确。
【答案】C
【知识点】串联电路、电压表的使用
【点评】本题是初中电路基础题，考查串并联电路的判断和电压表测量对象的确定，需掌握电流路径法判断串并联，以及电压表的使用规则（并联在被测电路两端）。
【难度系数】0.7
【解析】1. 判断串并联：电流从电源正极流出，依次经过开关、电流表、灯$\mathrm{L}_2$、灯$\mathrm{L}_1$，最终回到电源负极，电流只有一条通路，因此灯$\mathrm{L}_1$与灯$\mathrm{L}_2$串联。2. 判断电压表测量对象：电压表的两个接线柱分别连接在灯$\mathrm{L}_1$的两端，与灯$\mathrm{L}_1$并联，所以电压表测量灯$\mathrm{L}_1$两端的电压。综上，选项C正确。
【答案】C
【知识点】串联电路、电压表的使用
【点评】本题是初中电路基础题，考查串并联电路的判断和电压表测量对象的确定，需掌握电流路径法判断串并联，以及电压表的使用规则（并联在被测电路两端）。
【难度系数】0.7
9.如图所示，灯$\mathrm{L}_{1}$与灯$\mathrm{L}_{2}$串联，先用电压表测灯$\mathrm{L}_{1}$两端电压，再测灯$\mathrm{L}_{2}$两端电压时，小滨和小江用了两种不同的方法，请你对他们的做法进行评价。
(1)小滨:只将电压表接A的一端改接C。这种接法
(2)小江:只将电压表接B的一端改接C。这种接法是否可行?(说明理由)
(1)小滨:只将电压表接A的一端改接C。这种接法
不正确
(填“正确”或“不正确”)，理由:电压表正负接线柱接反了
。(2)小江:只将电压表接B的一端改接C。这种接法是否可行?(说明理由)
不可行；被测电压可能会超过电压表的量程(可行；只要电源电压不超过此时电压表所选量程)
。答案
9.(1)不正确 电压表正负接线柱接反了 (2)不可行；被测电压可能会超过电压表的量程(可行；只要电源电压不超过此时电压表所选量程)
解析
【分析】
要解决该问题，需牢记电压表的使用规则：电压表应并联在被测电路两端，电流需从正接线柱流入、负接线柱流出，且被测电压不能超过电压表量程。先明确电路电位：电源正极在左侧，电流路径为电源正极→A→L₁→B→L₂→C→开关S→电源负极，因此A点电位高于B点，B点电位高于C点。
对小滨的做法：测L₁电压时，电压表正接线柱接高电位A，负接线柱接低电位B；若将接A的一端改接C，此时电压表正接线柱接B，负接线柱接C，电流会从负接线柱流入，违反接线规则，因此接法错误。
对小江的做法：将接B的一端改接C，电压表并联在L₂两端，正接线柱接A、负接线柱接C，接线方向正确，但需考虑量程：若电源电压超过电压表量程则不可行，未超过则可行。
【解析】
(1) 小滨的做法：测L₁两端电压时，电压表正接线柱应接高电位端A，负接线柱接低电位端B。当把接A的导线改接到C时，C点电位低于B点，导致电压表正负接线柱接反，电流从负接线柱流入，不符合电压表使用要求，因此这种接法不正确。
(2) 小江的做法：将接B的一端改接C后，电压表并联在L₂两端，接线方向正确，但需注意：若电源电压大于电压表所选量程，被测电压超过量程会损坏电压表，因此该接法是否可行取决于电源电压与电压表量程的关系，若电源电压不超量程则可行，否则不可行。
【答案】
(1) 不正确；电压表正负接线柱接反了 (2) 不可行；被测电压可能会超过电压表的量程(可行；只要电源电压不超过此时电压表所选量程)
【知识点】
电压表的使用；串联电路的电压特点
【点评】
本题考查电压表的正确使用，核心是掌握电压表的接线规则（正负接线柱、量程），属于电学基础题，易错点在于判断电位高低以确定接线柱是否接反，需仔细分析电路中各点的电位关系。
【难度系数】
0.5
要解决该问题，需牢记电压表的使用规则：电压表应并联在被测电路两端，电流需从正接线柱流入、负接线柱流出，且被测电压不能超过电压表量程。先明确电路电位：电源正极在左侧，电流路径为电源正极→A→L₁→B→L₂→C→开关S→电源负极，因此A点电位高于B点，B点电位高于C点。
对小滨的做法：测L₁电压时，电压表正接线柱接高电位A，负接线柱接低电位B；若将接A的一端改接C，此时电压表正接线柱接B，负接线柱接C，电流会从负接线柱流入，违反接线规则，因此接法错误。
对小江的做法：将接B的一端改接C，电压表并联在L₂两端，正接线柱接A、负接线柱接C，接线方向正确，但需考虑量程：若电源电压超过电压表量程则不可行，未超过则可行。
【解析】
(1) 小滨的做法：测L₁两端电压时，电压表正接线柱应接高电位端A，负接线柱接低电位端B。当把接A的导线改接到C时，C点电位低于B点，导致电压表正负接线柱接反，电流从负接线柱流入，不符合电压表使用要求，因此这种接法不正确。
(2) 小江的做法：将接B的一端改接C后，电压表并联在L₂两端，接线方向正确，但需注意：若电源电压大于电压表所选量程，被测电压超过量程会损坏电压表，因此该接法是否可行取决于电源电压与电压表量程的关系，若电源电压不超量程则可行，否则不可行。
【答案】
(1) 不正确；电压表正负接线柱接反了 (2) 不可行；被测电压可能会超过电压表的量程(可行；只要电源电压不超过此时电压表所选量程)
【知识点】
电压表的使用；串联电路的电压特点
【点评】
本题考查电压表的正确使用，核心是掌握电压表的接线规则（正负接线柱、量程），属于电学基础题，易错点在于判断电位高低以确定接线柱是否接反，需仔细分析电路中各点的电位关系。
【难度系数】
0.5

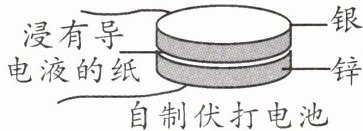

10.通过阅读，小明知道了1791年意大利物理学家伏打发明了最早的电池——伏打电池。在老师的帮助下，小明自制了一个如图所示的伏打电池，但是不能确定哪个金属片是正极。请你帮他设计实验并进行判断。
(1)写出你选用的实验仪器：
(2)简述操作方法、实验现象和结论：
(1)写出你选用的实验仪器：
电压表和导线
。(2)简述操作方法、实验现象和结论：
将电压表的正接线柱与银片上的导线相连,再把锌片上的导线与电压表的负接线柱相连进行试触,若电压表指针正向偏转,说明与电压表正接线柱连接的银片是伏打电堆的正极;若电压表反向偏转,则说明锌片是伏打电堆的正极
答案
10.(1)电压表和导线 (2)将电压表的正接线柱与银片上的导线相连,再把锌片上的导线与电压表的负接线柱相连进行试触,若电压表指针正向偏转,说明与电压表正接线柱连接的银片是伏打电堆的正极;若电压表反向偏转,则说明锌片是伏打电堆的正极
解析
【分析】要判断自制伏打电池的正负极，可利用电压表的使用特性：电压表使用时，电流需从正接线柱流入、负接线柱流出，此时指针正向偏转；若电流方向相反，指针会反向偏转。因此选用电压表和导线，通过试触的方式，根据指针偏转方向即可判断电池的正负极。
【解析】(1)选用的实验仪器为电压表和导线；(2)操作时，将电压表的正接线柱与银片的导线相连，锌片的导线与电压表的负接线柱相连，进行试触。若电压表指针正向偏转，说明电流从正接线柱流入电压表，因此与正接线柱连接的银片是伏打电池的正极；若电压表指针反向偏转，说明电流从负接线柱流入电压表，此时锌片是伏打电池的正极。
【答案】(1)电压表和导线 (2)将电压表的正接线柱与银片上的导线相连，再把锌片上的导线与电压表的负接线柱相连进行试触，若电压表指针正向偏转，说明与电压表正接线柱连接的银片是伏打电池的正极；若电压表反向偏转，则说明锌片是伏打电池的正极
【知识点】电源正负极判断；电压表的使用
【点评】本题结合自制伏打电池的情境，考查利用电压表判断电源正负极的方法，注重知识的实际应用，难度适中，能有效检验学生对电压表使用规则的掌握情况。
【难度系数】0.6
【解析】(1)选用的实验仪器为电压表和导线；(2)操作时，将电压表的正接线柱与银片的导线相连，锌片的导线与电压表的负接线柱相连，进行试触。若电压表指针正向偏转，说明电流从正接线柱流入电压表，因此与正接线柱连接的银片是伏打电池的正极；若电压表指针反向偏转，说明电流从负接线柱流入电压表，此时锌片是伏打电池的正极。
【答案】(1)电压表和导线 (2)将电压表的正接线柱与银片上的导线相连，再把锌片上的导线与电压表的负接线柱相连进行试触，若电压表指针正向偏转，说明与电压表正接线柱连接的银片是伏打电池的正极；若电压表反向偏转，则说明锌片是伏打电池的正极
【知识点】电源正负极判断；电压表的使用
【点评】本题结合自制伏打电池的情境，考查利用电压表判断电源正负极的方法，注重知识的实际应用，难度适中，能有效检验学生对电压表使用规则的掌握情况。
【难度系数】0.6
