1. (2024·南通期中)在探究光的折射特点的实验中:
(1) 如图甲所示,光从空气斜射入水中,将入射角、折射角记录在下表中。本实验多次改变入射角的目的是________,分析表格中的数据,你能得出的结论:________(写出一条即可)。当光以 $ 32^{\circ} $ 的入射角从水中射入空气中时,折射角为________$ ^{\circ} $。
(2) 如图乙所示,将透明的薄壁(厚度可忽略不计)方形水槽水平放置,激光笔沿图示方向发出一束光,侧壁上 $ A $ 处出现一个光斑,水槽中注入一定量的水后,侧壁上 $ B $ 处出现一个光斑,为使光斑由 $ B $ 移至 $ C $ 处,应使水槽中水面的高度(增加/不变/减少),水面高度的变化量(大于/等于/小于)$ B $、$ C $ 间的距离。
(3) 如图丙所示,小明将激光笔移至虚线框内向水槽底部照射,为使光束沿 $ DE $ 方向射出,则激光笔照射在水槽底部的位置必须在(①/②/③)区域内,且激光笔射出的入射光的方向应。
(1) 如图甲所示,光从空气斜射入水中,将入射角、折射角记录在下表中。本实验多次改变入射角的目的是________,分析表格中的数据,你能得出的结论:________(写出一条即可)。当光以 $ 32^{\circ} $ 的入射角从水中射入空气中时,折射角为________$ ^{\circ} $。
(2) 如图乙所示,将透明的薄壁(厚度可忽略不计)方形水槽水平放置,激光笔沿图示方向发出一束光,侧壁上 $ A $ 处出现一个光斑,水槽中注入一定量的水后,侧壁上 $ B $ 处出现一个光斑,为使光斑由 $ B $ 移至 $ C $ 处,应使水槽中水面的高度(增加/不变/减少),水面高度的变化量(大于/等于/小于)$ B $、$ C $ 间的距离。
(3) 如图丙所示,小明将激光笔移至虚线框内向水槽底部照射,为使光束沿 $ DE $ 方向射出,则激光笔照射在水槽底部的位置必须在(①/②/③)区域内,且激光笔射出的入射光的方向应。
答案
1．（1）多次实验排除偶然性 光从空气斜射入水中,折射角小于入射角(合理即可) 45 （2）增加 大于 （3）② 与DE方向平行
2. (2024·扬州高邮校级三模)小亮用凸透镜做“探究凸透镜成像规律”的实验。
(1) 实验前,小亮先想办法测凸透镜的焦距,如图甲,他将该凸透镜正对着太阳光,此时纸上呈现一个并非最小的光斑时,测得这个光斑到凸透镜的距离为 。此时再将这个凸透镜与纸之间距离稍微增大,发现光斑变大了,则凸透镜的焦距
(2) 实验时,调整蜡烛、凸透镜和光屏高度时,应
(3) 如图乙,将蜡烛向右移至 刻度处时,从凸透镜右侧通过凸透镜可以看到烛焰的

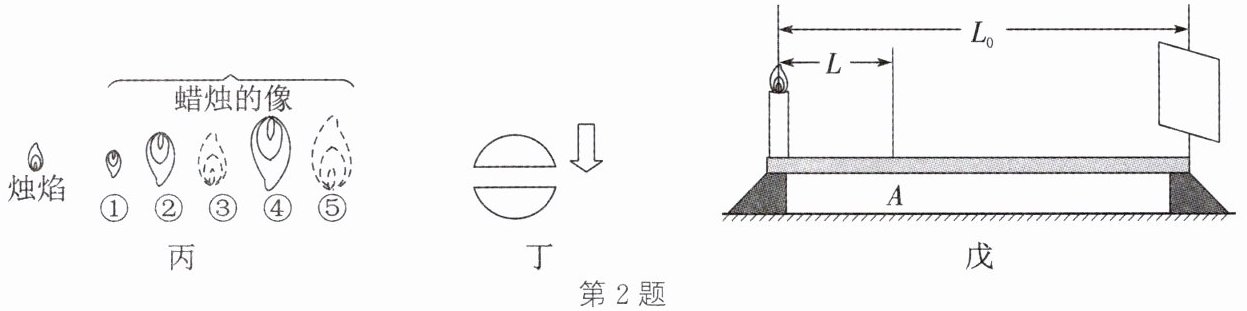

(4) 小亮在实验过程中不断改变蜡烛位置,观察到如图丙中①至⑤的五种烛焰清晰的像,请按蜡烛到凸透镜距离由远到近所得到的 个像进行排序,正确顺序为
(5) 若按如图丁所示的方式,将透镜中间部分切除,再将剩余部分往中间凑紧,重新组成一个“透镜”进行实验,则在光屏上可以呈现
(6) 若固定蜡烛与光屏间的距离为 不变,只移动凸透镜。设第一次成清晰像时,蜡烛与凸透镜所在位置 间的距离为 ,如图戊所示,则该透镜焦距
(1) 实验前,小亮先想办法测凸透镜的焦距,如图甲,他将该凸透镜正对着太阳光,此时纸上呈现一个并非最小的光斑时,测得这个光斑到凸透镜的距离为 。此时再将这个凸透镜与纸之间距离稍微增大,发现光斑变大了,则凸透镜的焦距
＜
(//)；调整以后正确地测得该透镜的焦距为 。(2) 实验时,调整蜡烛、凸透镜和光屏高度时,应
点燃
(点燃/不点燃)蜡烛。(3) 如图乙,将蜡烛向右移至 刻度处时,从凸透镜右侧通过凸透镜可以看到烛焰的
虚
(虚/实)像;该实验现象可以说明放大镜
(照相机/幻灯机/放大镜)的成像特点。(4) 小亮在实验过程中不断改变蜡烛位置,观察到如图丙中①至⑤的五种烛焰清晰的像,请按蜡烛到凸透镜距离由远到近所得到的 个像进行排序,正确顺序为
①②④⑤③
。(5) 若按如图丁所示的方式,将透镜中间部分切除,再将剩余部分往中间凑紧,重新组成一个“透镜”进行实验,则在光屏上可以呈现
2
个像(光屏足够大)。(6) 若固定蜡烛与光屏间的距离为 不变,只移动凸透镜。设第一次成清晰像时,蜡烛与凸透镜所在位置 间的距离为 ,如图戊所示,则该透镜焦距
小于
(大于/等于/小于),凸透镜移动过程中,设第二次成清晰像的位置为 (图中未画出),则前后两次成清晰的像所在位置 、 之间的距离为L₀－2L
(用 、 表示)。答案
2．（1）＜ （2）点燃 （3）虚 放大镜 （4）①②④⑤③ （5）2 （6）小于 L₀－2L
