2. 在“测量小灯泡的电阻”的实验中,电源电压为3伏,小灯泡的额定电压为2.5伏,阻值为10欧左右,滑动变阻器上标有“20Ω,1A”字样。

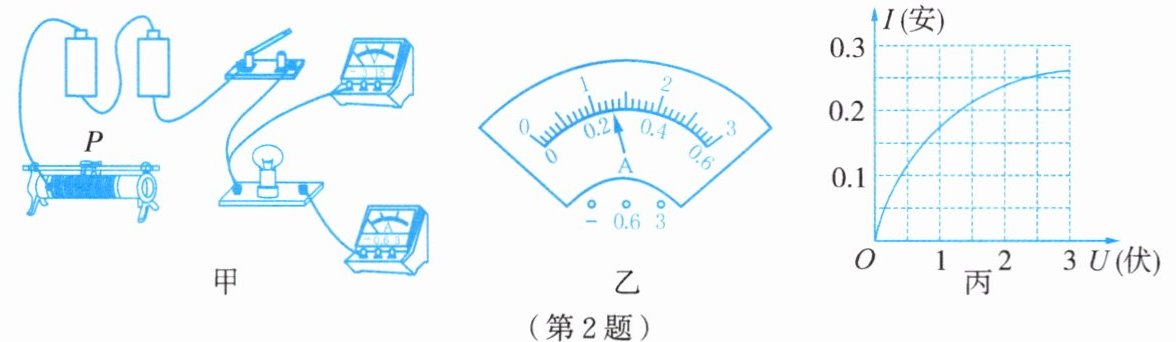

(1)请你在图甲中用笔画线代替导线完成电路连接。
(2)开关闭合时,滑动变阻器的滑片P应移到最____(选填“左”或“右”)端。
(3)调节滑片P,使电压表示数为2.5伏,此时电流表的示数如图乙所示,则小灯泡正常发光时通过的电流为____安,电阻为____欧。
(4)在完成以上实验后,某同学进一步测量并描绘出小灯泡的电流随电压变化的曲线,如图丙所示,通过分析图象发现,灯丝的电阻是变化的,这是因为导体的电阻随____的变化而变化。这种现象在现实生活中也有体现,例如,家里的白炽灯在刚开灯的瞬间,灯丝____(选填“容易”或“不容易”)烧断。

（1）略 （2）右 （3）0.26 9.6 （4）温度 容易

3. 为了减少酒驾导致的事故发生,酒精测试仪已被广泛应用。交警使用的某型号酒精测试仪的工作原理如图所示。电源电压恒为8V,传感器电阻$R_2$的电阻值随酒精气体浓度的增大而减小,当酒精气体的浓度为0时$,R_2$的电阻为60Ω。使用前要通过调零旋钮(即滑动变阻器$R_1$的滑片)对酒精测试仪进行调零,此时电压表的示数为6V。

(1)电压表的示数为6V时,电流表的示数为多少？
(2)电压表的示数为6V时,滑动变阻器$R_1$的电阻值为多少？
(3)调零后$,R_1$的电阻保持不变。某驾驶员对着酒精测试仪吹气10s,若电流表的示数达到0.2A,则表明该驾驶员酒驾,此时电压表的示数为多少？

（1）0.1A （2）20Ω （3）4V
