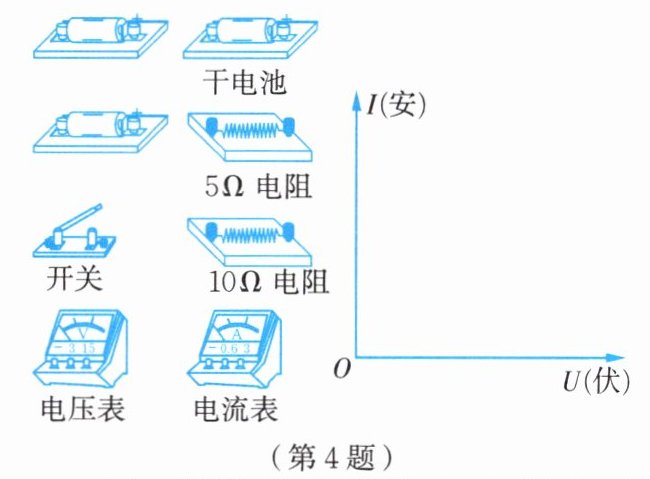

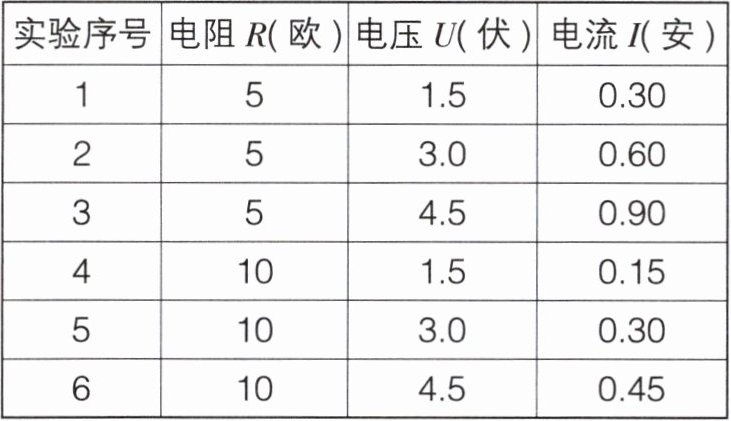

4. 在“探究电阻中的电流与电压的关系”实验中,某同学用自己设计的电路图进行实验,实验器材如图所示。他采用改变电池节数的方法,分别用定值电阻$R_1$和$R_2$进行了6次实验,记录的数据如下表。请你帮他一起探究和论证：
(1)将第6次实验的电路在上图中连接好。
(2)在如图的坐标系中,画出导体的电流随电压变化的图线。
(3)从第1次和第2次实验的数据,可以得出：____。
(4)从第____次和第____次的实验数据,可以得出通过导体的电流与导体的电阻成反比。
(5)该同学在实验中运用了____的实验研究方法。
(1)将第6次实验的电路在上图中连接好。
(2)在如图的坐标系中,画出导体的电流随电压变化的图线。
(3)从第1次和第2次实验的数据,可以得出：____。
(4)从第____次和第____次的实验数据,可以得出通过导体的电流与导体的电阻成反比。
(5)该同学在实验中运用了____的实验研究方法。
答案
（1）略 （2）略 （3）电阻一定时，通过电阻的电流与电阻两端的电压成正比 （4）1 4 或 2 5 或 3 6 （5）控制变量
1. 自然界的物质存在各种性质,组成物体的材料不同,它们的性质一般也不同。在弹簧测力计、橡皮泥、保险丝和指南针等物体中,利用磁性工作的是____,利用弹性工作的是____。
答案
指南针 弹簧测力计
2. 磁悬浮列车利用了____的原理,使得列车与导轨脱离接触,目的是____。
答案
同名磁极相互排斥，异名磁极相互吸引 减小阻力
3. 电冰箱门上装有磁性密封条,这是利用了____的原理,而磁带和磁卡则是利用了它们能够被____的原理。
答案
异名磁极相互吸引 磁化
4. 经研究发现,在某些细菌的细胞质中有一些磁生小体,它们相当于一个个微小磁针。实验证明：在只有地磁场而没有其他磁场作用时,小水滴中的一些细菌会持续不断地向北游动,并聚集在小水滴北面的边缘。这些细菌中的磁生小体的N极指向()。
A. 北
B. 南
C. 西
D. 东
A. 北
B. 南
C. 西
D. 东
答案
A
