2025年通城学典课时作业本九年级物理上册苏科版苏州专版第64页答案

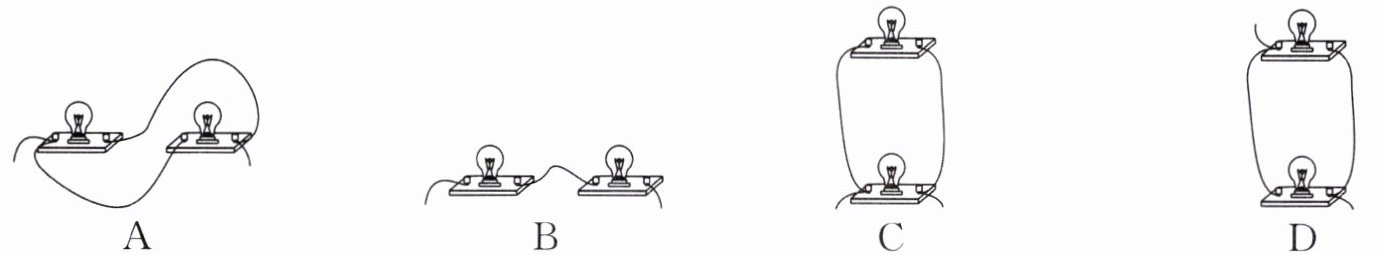

1. 下列图中两灯连接的方式不属于并联的是(
B
)

答案

B
2. 在如图所示的电路中,属于并联电路的是(
B
)
A.甲、乙
B.乙、丙
C.乙、丁
D.甲、丁

答案

B
3. 关于并联电路,下列说法中错误的是(
D
)
A.并联电路中的各用电器之间是互不影响的
B.并联电路中各支路的开关只能控制本支路的用电器
C.并联电路中,干路的开关能控制所有的用电器
D.并联电路中有一条支路断路,所有用电器都停止工作

答案

D

解析

解：A. 并联电路中各用电器独立工作，互不影响，该说法正确。
B. 并联电路各支路开关与本支路用电器串联，只能控制本支路用电器，该说法正确。
C. 并联电路干路开关控制整个电路，能控制所有用电器，该说法正确。
D. 并联电路一条支路断路，其他支路仍能正常工作，该说法错误。
答案：D
4. 公路上,路灯的连接方式是
并
联；回到家中,按下开关,电灯亮了,开关与电灯的连接方式是
串
联。某充电宝有两个输出端,通过电源线可以单独或同时为手机充电,这两个输出端的连接方式是
并
联。

答案

并 串 并

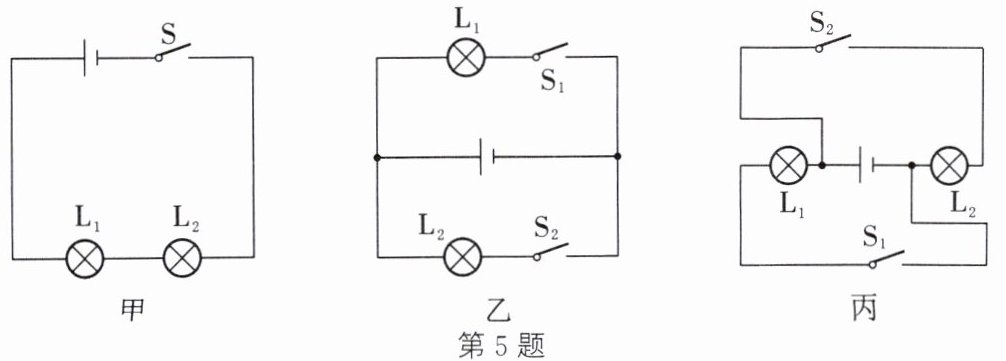

5. 下列的几个电路图中的用电器分别是何种连接方式？开关分别控制哪些灯？
(1)图甲中$L_{1}$、$L_{2}$是
串
联,$S$控制
$ L_{1} $、$ L_{2} $
。
(2)图乙中$L_{1}$、$L_{2}$是
并
联,$S_{1}$控制
$ L_{1} $
,$S_{2}$控制
$ L_{2} $
。
(3)图丙中$L_{1}$、$L_{2}$是
并
联,$S_{1}$控制
$ L_{1} $
,$S_{2}$控制
$ L_{2} $
。

答案

(1) 串 $ L_{1} $、$ L_{2} $ (2) 并 $ L_{1} $ $ L_{2} $ (3) 并 $ L_{1} $ $ L_{2} $
6. 小雨的房间里有两盏灯。开关$S_{1}控制灯L_{1}和L_{2}$,开关$S_{2}控制灯L_{2}$,将电路图画在虚线框内。

答案


如图所示　　　　　　　S2第6题
