6.如图所示，工人用240 N的拉力，在15 s的时间内，将重600 N的建筑材料提到6 m高的楼顶上，绳子的自由端移动了
18
m，拉力所做的功是4 320
J，拉力的功率是288
W。答案
6. 18 4 320 288
7.杆秤凝聚了古代劳动人民的智慧，反映了我国古代商贸及科技的发展。如图将物体挂于秤钩上，提起B点或C点的提纽，然后通过移动D点处的秤砣，秤杆平衡时，即可称出物体的质量。若要杆秤称出最大的质量，应该提起
B
（选填“B”或“C”）点，若AB=BC、CE=39 AB（E点为杆秤上最大刻度处），秤砣的质量为0.75 kg，则该杆秤的称量是30
kg。答案
7. B 30

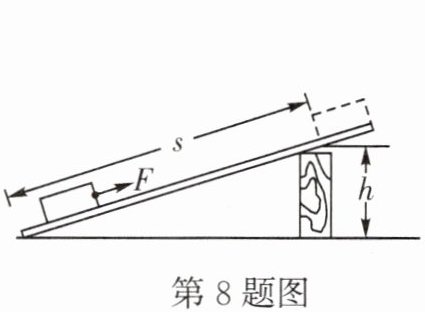

8.如图所示,将一个重10 N的物体用沿斜面向上、大小为7.5 N的拉力F匀速拉到斜面的顶端,物体沿斜面移动的距离s为5 m,上升的高度h为3 m,则人对物体做的有用功是
30
J,斜面的机械效率为80%
。答案
8. 30 80%
9.如图所示是我们经常使用的起子,请在图中画出作用在A点最小的力F及其力臂l。
答案
解：
根据杠杆平衡条件$F_1L_1=F_2L_2$，在阻力、阻力臂大小一定时，动力臂越长，对应的动力越小。
1. 连接支点O与动力作用点A，该线段即为最长动力臂，标注为$l$；
2. 过A点作垂直于OA的带箭头线段，方向斜向上（保证起子绕O点逆时针转动，符合开启瓶盖的实际操作），该线段即为作用在A点的最小力，标注为$F$。
（作图规范：力臂$l$用实线绘制，标注对应符号；力$F$为带箭头的实线，与OA垂直，标注对应符号。）
根据杠杆平衡条件$F_1L_1=F_2L_2$，在阻力、阻力臂大小一定时，动力臂越长，对应的动力越小。
1. 连接支点O与动力作用点A，该线段即为最长动力臂，标注为$l$；
2. 过A点作垂直于OA的带箭头线段，方向斜向上（保证起子绕O点逆时针转动，符合开启瓶盖的实际操作），该线段即为作用在A点的最小力，标注为$F$。
（作图规范：力臂$l$用实线绘制，标注对应符号；力$F$为带箭头的实线，与OA垂直，标注对应符号。）
10.如图所示，用滑轮组沿水平地面拉动物体A，请画出最省力的绕绳方法。
答案
解：
该水平滑轮组由1个定滑轮和1个动滑轮组成，要实现最省力，需让作用在动滑轮上的绳子段数最多，最多为3段，符合“奇动偶定”的绕绳规则：
将绳子的起始端固定在右侧动滑轮左侧的挂钩上，水平向左绕过左侧的定滑轮，再水平向右绕过右侧的动滑轮，最终绳子自由端沿水平向左方向引出，此时动滑轮由3段绳子拉动，为最省力的绕绳方法。
该水平滑轮组由1个定滑轮和1个动滑轮组成，要实现最省力，需让作用在动滑轮上的绳子段数最多，最多为3段，符合“奇动偶定”的绕绳规则：
将绳子的起始端固定在右侧动滑轮左侧的挂钩上，水平向左绕过左侧的定滑轮，再水平向右绕过右侧的动滑轮，最终绳子自由端沿水平向左方向引出，此时动滑轮由3段绳子拉动，为最省力的绕绳方法。
