四、实验探究题
11.小陌与小萌对杠杆开展相关实验探究。
(1)小陌安装好杠杆,将平衡螺母向左调节,杠杆在水平位置平衡,说明一开始杠杆的

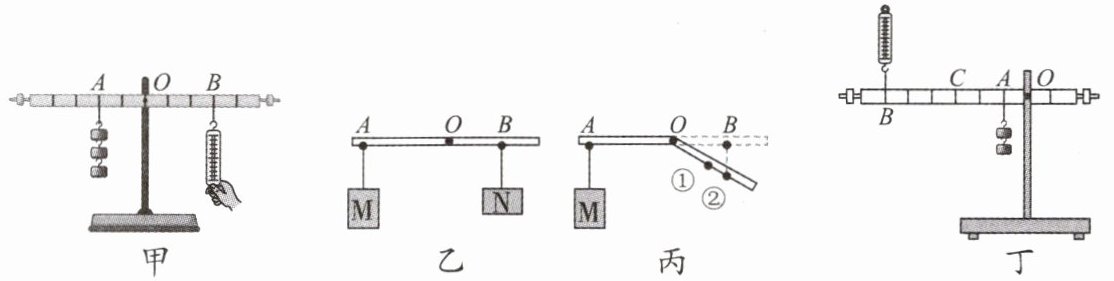

(2)如图甲所示,在A点挂3个重力均为0.5 N的钩码,在B点用弹簧测力计向下拉杠杆,使其在水平位置平衡,弹簧测力计的示数最小为
(3)小陌换用可变形杠杆(AOB可绕O点转动)进一步研究杠杆的平衡条件。当杠杆处于图乙所示水平位置平衡时,保持物块M的位置不变,OB向下折至如图丙所示的位置。要使杠杆在图丙所示位置保持平衡,则应将物块N的悬挂点移动到
A.①点处 B.②点处 C.①和②之间
(4)小萌提出新的问题:“若支点不在杠杆的中点时,杠杆的平衡条件是否仍然成立?”于是小萌利用如图丁所示装置进行探究,在杠杆A点处挂上2个钩码,用弹簧测力计在B点处竖直向上拉,使杠杆在水平位置处于平衡状态,以弹簧测力计的拉力为动力、钩码的拉力为阻力,多次调整力和力臂的大小进行测量,发现$F_1l_1≠F_2l_2$,其原因主要是
11.小陌与小萌对杠杆开展相关实验探究。
(1)小陌安装好杠杆,将平衡螺母向左调节,杠杆在水平位置平衡,说明一开始杠杆的
左
(选填“左”或“右”)端翘起。(2)如图甲所示,在A点挂3个重力均为0.5 N的钩码,在B点用弹簧测力计向下拉杠杆,使其在水平位置平衡,弹簧测力计的示数最小为
1
N。(3)小陌换用可变形杠杆(AOB可绕O点转动)进一步研究杠杆的平衡条件。当杠杆处于图乙所示水平位置平衡时,保持物块M的位置不变,OB向下折至如图丙所示的位置。要使杠杆在图丙所示位置保持平衡,则应将物块N的悬挂点移动到
B
。A.①点处 B.②点处 C.①和②之间
(4)小萌提出新的问题:“若支点不在杠杆的中点时,杠杆的平衡条件是否仍然成立?”于是小萌利用如图丁所示装置进行探究,在杠杆A点处挂上2个钩码,用弹簧测力计在B点处竖直向上拉,使杠杆在水平位置处于平衡状态,以弹簧测力计的拉力为动力、钩码的拉力为阻力,多次调整力和力臂的大小进行测量,发现$F_1l_1≠F_2l_2$,其原因主要是
杠杆自重对杠杆平衡有影响
。答案
11.(1)左 (2)1 (3)B (4)杠杆自重对杠杆平衡有影响
五、综合应用题
12.如图,一辆货车匀速从山底A处开到山顶B处。货车重$5×10^3$ N,山坡AB长2 000 m,高h为300 m,牵引力保持$2.5×10^3$ N不变,不计空气阻力。
求:
(1)货车从山底到山顶做的有用功。
(2)货车从山底到山顶做的总功。
(3)山坡的机械效率。
(4)货车在山坡上行驶时的摩擦力。
12.如图,一辆货车匀速从山底A处开到山顶B处。货车重$5×10^3$ N,山坡AB长2 000 m,高h为300 m,牵引力保持$2.5×10^3$ N不变,不计空气阻力。
求:
(1)货车从山底到山顶做的有用功。
(2)货车从山底到山顶做的总功。
(3)山坡的机械效率。
(4)货车在山坡上行驶时的摩擦力。
答案
12. (1)$1.5×10^6\ \mathrm{J}$ (2)$5×10^6\ \mathrm{J}$ (3)$30\%$ (4)$1.75×10^3\ \mathrm{N}$
