10. 水果中含有果酸。如图所示，在水果中插入两片由不同金属制成的极板，就组成了一个水果电池。某科学兴趣小组对影响水果电池电压大小的因素进行了实验探究。

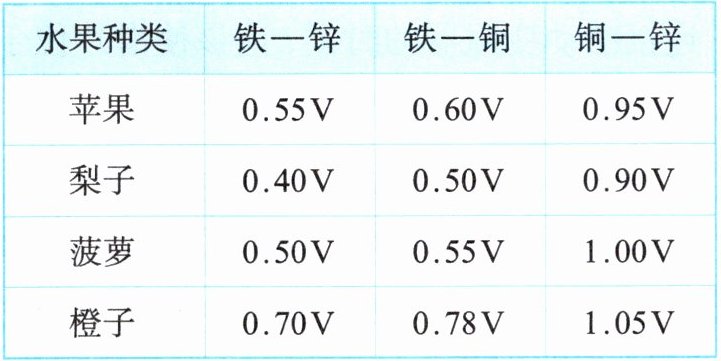

（1）在水果中插入两片由不同金属制成的极板，并保持两块极板之间的距离、极板与水果的接触面积不变，用电压表直接测量两块极板之间的电压，结果如下表：


| 水果种类 | 铁—锌 | 铁—铜 | 铜—锌 |
| --- | --- | --- | --- |
| 苹果 | 0.55V | 0.60V | 0.95V |
| 梨子 | 0.40V | 0.50V | 0.90V |
| 菠萝 | 0.50V | 0.55V | 1.00V |
| 橙子 | 0.70V | 0.78V | 1.05V |
①画出这个实验的电路图（水果电池用“⊢⊣”表示）：

②查阅资料可知，三种金属的活动性由强到弱的顺序为锌、铁、铜。分析实验数据可以得出：在上述条件下，所选用的两块极板材料之间的金属活动性差异越（填“大”或“小”），水果电池的电压越大；水果电池的电压还与有关。
（2）若该小组的同学选用橙子和铜—锌极板做实验，则在研究水果电池电压跟极板与水果的接触面积之间的关系时，应控制不变。
（3）关于影响水果电池电压大小的因素，你还可以研究的问题有？（写出一个即可）

10. (1) ①图略 ②大 水果种类 (2) 极板间的距离(合理即可) (3) 水果电池的电压与极板间的距离是否有关

【分析】
本题是关于水果电池电压影响因素的实验探究题，解题思路如下：
1. 画电路图时，水果电池相当于电源，电压表需并联在水果电池两端，且要注意正负极连接（活动性弱的金属为正极，接电压表正接线柱；活动性强的为负极，接负接线柱）。
2. 分析实验数据时，用控制变量法：同一水果中，对比不同极板的电压，看金属活动性差异对电压的影响；同一极板，对比不同水果的电压，看水果种类的影响。
3. 研究某一因素对电压的影响时，需控制其他变量不变，如研究接触面积的影响，要控制极板间距离等不变。
4. 提出研究问题时，围绕影响电压的其他可能因素（如极板间距离、插入深度等）即可。
【解析】
（1）①电路图：将水果电池（用“⊢⊣”表示）作为电源，电压表并联在水果电池两端，电压表正接线柱连接铜极板，负接线柱连接锌极板（图略）。
②分析数据：同一水果中，金属活动性差异越大，电压越大（如苹果中铜-锌极板电压0.95V，大于铁-锌的0.55V）；同一极板材料，不同水果电压不同，故电压还与水果种类有关。
（2）研究接触面积对电压的影响，根据控制变量法，需控制极板间的距离、极板材料、水果种类等不变，故填极板间的距离。
（3）可研究的问题：水果电池的电压与极板间的距离是否有关（合理即可）。
【答案】
(1) ①图略；②大；水果种类 (2) 极板间的距离 (3) 水果电池的电压与极板间的距离是否有关
【知识点】
控制变量法、电压的影响因素、水果电池
【点评】
本题为初中物理典型的实验探究题，核心考查控制变量法的应用，要求学生能从实验数据中归纳结论，理解影响水果电池电压的因素，注重实验分析与探究能力的考查，难度适中。
【难度系数】
0.6
