1.下列用电器中，一般不需要用到变阻器的是 （）
A.日光灯
B.电视机和收音机
C.调光台灯
D.调温电熨斗
A.日光灯
B.电视机和收音机
C.调光台灯
D.调温电熨斗
答案
A
解析
逐一分析各用电器的功能需求：电视机、收音机需通过变阻器调节音量，调光台灯需通过变阻器调节灯光亮度，调温电熨斗需通过变阻器调节发热功率以改变温度，只有日光灯正常工作时一般不需要改变电路中的电流大小，无需用到变阻器。
2.有关滑动变阻器的使用，下列说法错误的是 （）
A.要控制灯泡中的电流，滑动变阻器一般要与灯泡串联
B.滑动变阻器接入电路中，一般要采用“一上一下”的连接方式才能调节电流的大小
C.在接通电路之前，滑动变阻器的滑片要移到滑动变阻器的中间位置
D.滑动变阻器在电路中，既起到调节作用，又起到保护电路的作用
A.要控制灯泡中的电流，滑动变阻器一般要与灯泡串联
B.滑动变阻器接入电路中，一般要采用“一上一下”的连接方式才能调节电流的大小
C.在接通电路之前，滑动变阻器的滑片要移到滑动变阻器的中间位置
D.滑动变阻器在电路中，既起到调节作用，又起到保护电路的作用
答案
C
解析
逐一分析选项：
1. 选项A：串联电路中电流处处相等，滑动变阻器与灯泡串联时，可通过改变自身电阻改变电路总电阻，从而控制灯泡的电流，该说法正确。
2. 选项B：滑动变阻器采用“一上一下”的连接方式时，才能通过移动滑片改变接入电路的电阻丝长度，从而调节电流大小，若接两个上接线柱相当于接入导线，接两个下接线柱相当于接入定值电阻，都无法变阻，该说法正确。
3. 选项C：接通电路前，滑动变阻器的滑片需要移到接入电路的阻值最大的位置，而非中间位置，这样才能起到保护电路的作用，该说法错误。
4. 选项D：滑动变阻器可通过改变电阻调节电路中的电流，同时闭合开关前将阻值调至最大，可限制初始电流，起到保护电路的作用，该说法正确。
综上，错误的是选项C。
1. 选项A：串联电路中电流处处相等，滑动变阻器与灯泡串联时，可通过改变自身电阻改变电路总电阻，从而控制灯泡的电流，该说法正确。
2. 选项B：滑动变阻器采用“一上一下”的连接方式时，才能通过移动滑片改变接入电路的电阻丝长度，从而调节电流大小，若接两个上接线柱相当于接入导线，接两个下接线柱相当于接入定值电阻，都无法变阻，该说法正确。
3. 选项C：接通电路前，滑动变阻器的滑片需要移到接入电路的阻值最大的位置，而非中间位置，这样才能起到保护电路的作用，该说法错误。
4. 选项D：滑动变阻器可通过改变电阻调节电路中的电流，同时闭合开关前将阻值调至最大，可限制初始电流，起到保护电路的作用，该说法正确。
综上，错误的是选项C。
3. 如图所示，实验室中某个常用的滑动变阻器铭牌上标有“20 Ω 2 A”的字样。下列关于这个滑动变阻器的说法中正确的是（）
①当通过滑动变阻器的电流为2 A时，它的电阻为20 Ω
②它可接入电路的最大阻值是20 Ω
③它是通过改变其接入电路中电阻线的横截面积来改变接入电路的电阻
④它允许通过的最大电流为2 A
A.①③
B.①④
C.②③
D.②④
①当通过滑动变阻器的电流为2 A时，它的电阻为20 Ω
②它可接入电路的最大阻值是20 Ω
③它是通过改变其接入电路中电阻线的横截面积来改变接入电路的电阻
④它允许通过的最大电流为2 A
A.①③
B.①④
C.②③
D.②④
答案
D
解析
滑动变阻器铭牌“20 Ω 2 A”的含义为：滑动变阻器可接入电路的最大阻值是20 Ω，它允许通过的最大电流为2 A。逐一分析说法：①2 A是滑动变阻器允许通过的最大电流，并非电流为2 A时电阻就一定是20 Ω，该说法错误；②它可接入电路的最大阻值是20 Ω，符合铭牌含义，该说法正确；③滑动变阻器是通过改变接入电路中电阻线的长度来改变接入电阻，而非改变横截面积，该说法错误；④它允许通过的最大电流为2 A，符合铭牌含义，该说法正确。因此②④正确。

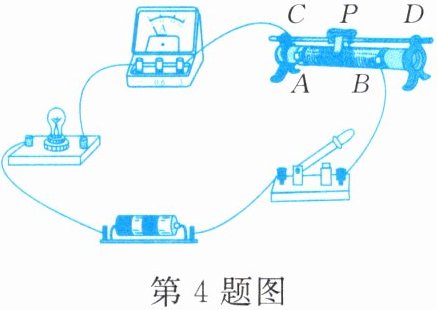

4.如图所示，为了保护电路，开关闭合之前，滑动变阻器的滑片P应移到（）
A.A端
B.B端
C.中点位置
D.图中位置
A.A端
B.B端
C.中点位置
D.图中位置
答案
A
解析
开关闭合前，滑动变阻器需调到接入电路阻值最大的位置，以保护电路。由图可知，该滑动变阻器接入电路的接线柱是C和B，接入电路的电阻丝为PB段，当滑片P移到A端时，PB段电阻丝长度最长，接入电阻最大，因此滑片应移到A端。

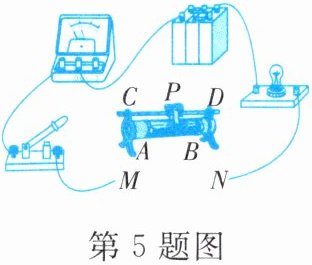

5.如图所示是未连接完整的电路，若要求闭合开关后，滑动变阻器的滑片P向左移动时，灯泡变亮，则下列接法符合要求的是（）
A.M接A，N接D
B.M接B，N接C
C.M接A，N接B
D.M接C，N接D
A.M接A，N接D
B.M接B，N接C
C.M接A，N接B
D.M接C，N接D
答案
A
解析
滑片P向左移动时灯泡变亮，说明电路中电流变大，滑动变阻器接入电路的电阻需变小，即接入电路的电阻丝长度变短。滑动变阻器采用“一上一下”的接线方式：
1. 若M接A（左下接线柱），N接上方任意接线柱C或D，滑片左移时AP段电阻丝长度变短，电阻减小，电流增大，灯泡变亮，A选项符合要求。
2. B选项M接B，N接C，接入BP段电阻丝，滑片左移时电阻丝长度变长，电阻变大，灯泡变暗，不符合。
3. C选项M接A、N接B，将全部电阻丝接入电路，滑片移动电阻不变，灯泡亮度不变，不符合。
4. D选项M接C、N接D，将金属杆接入电路，电阻始终为0，滑片移动无变化，不符合。
1. 若M接A（左下接线柱），N接上方任意接线柱C或D，滑片左移时AP段电阻丝长度变短，电阻减小，电流增大，灯泡变亮，A选项符合要求。
2. B选项M接B，N接C，接入BP段电阻丝，滑片左移时电阻丝长度变长，电阻变大，灯泡变暗，不符合。
3. C选项M接A、N接B，将全部电阻丝接入电路，滑片移动电阻不变，灯泡亮度不变，不符合。
4. D选项M接C、N接D，将金属杆接入电路，电阻始终为0，滑片移动无变化，不符合。

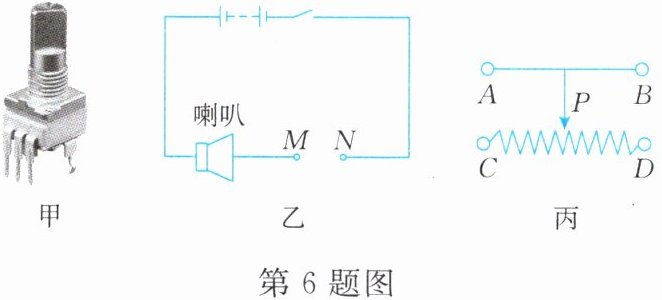

6. 如图甲所示是音响上的音量调节装置，其简化电路如图乙所示，需在M、N间接入一个滑动变阻器（如图丙所示），使滑片P向左移动时电流减小，音量降低。下列连接方式中可行的是 （）
A.M接A，N接B
B.M接C，N接D
C.M接A，N接D
D.M接C，N接B
A.M接A，N接B
B.M接C，N接D
C.M接A，N接D
D.M接C，N接B
答案
C
解析
要使滑片P向左移动时电流减小，电源电压不变，根据欧姆定律，需滑动变阻器接入电路的电阻变大，即接入电路的电阻丝长度变长：
1. 选项A：M接A、N接B，接入的是上方金属杆，电阻始终为0，移动滑片电阻不变，电流不变，不符合要求。
2. 选项B：M接C、N接D，接入全部电阻丝，电阻为定值最大值，移动滑片电阻不变，电流不变，不符合要求。
3. 选项C：M接A、N接D，接入的是滑片P到D的电阻丝，滑片P向左移动时，PD段电阻丝长度变长，电阻变大，电流减小，符合要求。
4. 选项D：M接C、N接B，接入的是滑片P到C的电阻丝，滑片P向左移动时，PC段电阻丝长度变短，电阻变小，电流变大，不符合要求。
1. 选项A：M接A、N接B，接入的是上方金属杆，电阻始终为0，移动滑片电阻不变，电流不变，不符合要求。
2. 选项B：M接C、N接D，接入全部电阻丝，电阻为定值最大值，移动滑片电阻不变，电流不变，不符合要求。
3. 选项C：M接A、N接D，接入的是滑片P到D的电阻丝，滑片P向左移动时，PD段电阻丝长度变长，电阻变大，电流减小，符合要求。
4. 选项D：M接C、N接B，接入的是滑片P到C的电阻丝，滑片P向左移动时，PC段电阻丝长度变短，电阻变小，电流变大，不符合要求。
