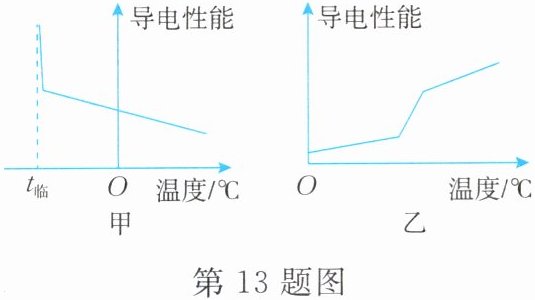

13. 常温下的玻璃是良好的绝缘体，但玻璃在加热条件下会变成导体；常温下的金属是良好的导体，当温度下降时，其导电性能增强，当温度降到某一温度（临界温度）时，变为超导体，不再消耗能量。如图所示的导电性能随温度变化的两个图像中，表示玻璃的是图（选填“甲”或“乙”，下同），表示金属的是图。

解：
常温下玻璃是绝缘体，导电性能弱，随温度升高，导电性能逐渐增强，导电性能随温度升高而变大，符合图乙的变化规律。
常温下金属是导体，温度下降时导电性能增强，温度降低到临界温度时导电性能急剧增大，温度升高时导电性能减弱，符合图甲的变化规律。
表示玻璃的是图乙，表示金属的是图甲。

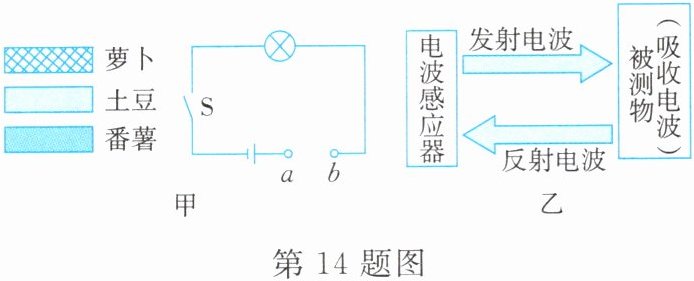

14.小浔为了比较萝卜、土豆、番薯的导电能力,将它们切成大小相同的长方条,分别接在图甲电路的a、b间。

(1)实验设计中,小浔想通过观察比较来比较三者导电能力的强弱,这种研究方法叫(选填“等效替代法”或“转换法”)。

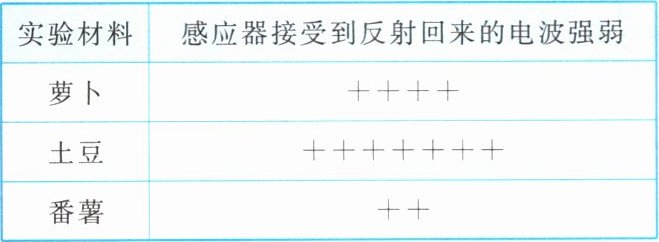

(2)在实际操作过程中,小浔发现实验现象不明显,无法达到实验目的。他通过查阅资料发现,有一种电波感应器,其原理如图乙所示,能向物体发射电波,并根据物体反射回来的电波强弱来判断物体的导电能力,物体对电波反射越弱,则导电能力越强。若向萝卜、土豆、番薯发射相同强度的电波,反射回来的电波结果如表所示(“+”越多表示反射回来的电波越强),则萝卜、土豆、番薯中导电能力最强的是。

解：
(1) 小灯泡的亮度
转换法
(2) 番薯

15.[推理论证]小杨平时爱观察周围的家电并勤于思考，是一个有名的“电器迷”。一天，小杨到家电市场购买了一台家用榨汁机，他仔细观察了榨汁机构造、铭牌和制作果汁的过程，发现其中应用了许多科学知识。

(1)榨汁机的机头主要由一个电热器(电热丝)和一个电动机带动的搅拌器构成。制作果汁过程是先榨汁，再加热，榨汁和加热交替进行。由此可知，榨汁机中的电动机和电热器的连接方式是（选填“串联”或“并联”）。
(2)如图所示是电扇的一个自动保护装置。当电扇不慎被碰而发生倾斜或倾倒时，小球就会向一侧滚动使电路断开，起到保护作用。由此判断，这个保护装置在电扇电路中的作用相当于，图中固定杆是由（选填“导体”或“绝缘体”）材料制成的。

(1) 并联
(2) 开关；绝缘体

解：
(1) 榨汁过程和加热过程可独立进行，电动机与电热器工作时互不影响，因此二者的连接方式是并联。
(2) 该装置可以控制电路的通断，在电扇电路中的作用相当于开关；固定杆需要避免两侧金属片直接导通，因此是由绝缘体材料制成的。
