1.光敏电阻的阻值随光照强度的增大而减小。如图所示，闭合开关，逐渐减弱对光敏电阻的光照强度。下列说法正确的是（）


A.电流表和电压表的示数均变小
B.电流表和电压表的示数均变大
C.电流表的示数变小，电压表的示数变大
D.电流表的示数变大，电压表的示数变小

C

由电路图可知，光敏电阻R和定值电阻R₀串联，电流表测电路中的电流，电压表测R两端的电压。当逐渐减弱光照强度时，根据题意，光敏电阻的阻值随光照强度增大而减小，因此此时R的阻值变大，电路总电阻变大。电源电压不变，由欧姆定律$I=\frac{U}{R_{总}}$可知，电路中的电流变小，即电流表示数变小。定值电阻R₀的阻值不变，由$U_0=IR_0$可知，R₀两端的电压变小。根据串联电路总电压等于各部分电压之和，R两端的电压$U_R=U_{总}-U_0$，因此R两端的电压变大，即电压表示数变大。综上，电流表示数变小，电压表示数变大。

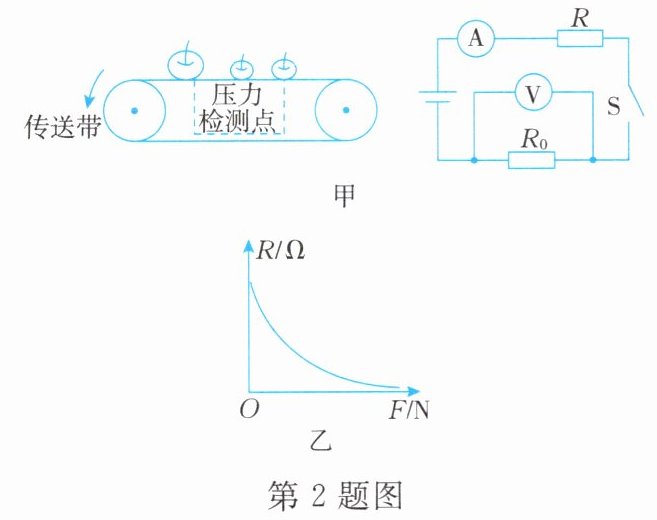

2. 如图甲所示是水果自动筛选装置的原理图，电源电压不变，$R_0$为定值电阻，压敏电阻$R$的阻值随压力$F$变化的关系图像如图乙所示，压敏电阻置于压力检测点处。当压力检测点受到的压力变大时，电路中的 （）


A.电压表的示数减小，电流表的示数增大
B.电压表的示数增大，电流表的示数减小
C.电压表和电流表的示数均减小
D.电压表和电流表的示数均增大

D

由电路图可知，压敏电阻R与定值电阻$R_0$串联，电流表测电路中的电流，电压表测定值电阻$R_0$两端的电压。由图乙可知，压力变大时，压敏电阻R的阻值减小，电路总电阻减小。电源电压不变，根据欧姆定律$I=\frac{U}{R_{\mathrm{总}}}$，电路中的电流变大，电流表示数增大；定值电阻$R_0$阻值不变，由$U_0=IR_0$可知，$R_0$两端的电压变大，电压表示数增大，因此两表示数均增大。

3. 热敏电阻的阻值会随温度的改变而改变，可分为两类，正温度系数热敏电阻器的阻值随温度的升高而增大，负温度系数热敏电阻器则相反。小嘉将一个热敏电阻$ R_1 $和一个定值电阻$ R_2 $连接成如图所示电路。在对热敏电阻$ R_1 $加热的过程中，观察到电流表示数逐渐变大，则$ R_1 $属于（选填“正温度系数”或“负温度系数”）热敏电阻器。定值电阻$ R_2 $在电路中的作用是。

负温度系数；保护电路（限流，防止电流过大损坏电路元件）

解：
由电路图可知，热敏电阻$R_1$与定值电阻$R_2$串联，电流表测量电路中的电流。
电源电压保持不变，根据欧姆定律$I=\frac{U}{R}$，加热过程中电流表示数逐渐变大，说明电路的总电阻逐渐变小。
由于$R_2$是定值电阻，因此热敏电阻$R_1$的阻值随温度升高而减小，符合负温度系数热敏电阻器的特性，故$R_1$属于负温度系数热敏电阻器。
若电路中没有$R_2$，当温度过高时，$R_1$的阻值会变得很小，电路中电流过大，会损坏电路元件，因此定值电阻$R_2$在电路中的作用是保护电路，限制电路电流，防止电流过大损坏元件。

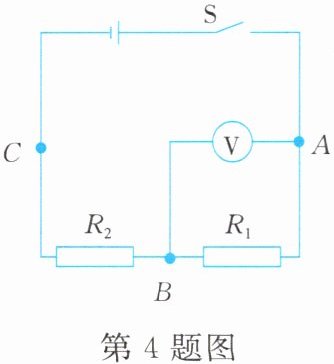

4.如图所示,在探究串联电路的电压关系实验时,亮亮先用电压表测量出电阻$R_1$两端的电压为1 V,然后保持电压表接A点不动,将接B点的那一段导线改接到电路中的C点,电压表示数为3 V。已知$R_1=5\ \Omega$,则电阻$R_2$两端的电压为V,通过$R_2$的电流为A。如果他保持电压表接B点不动,将电压表接A点的那一段导线改接到电路中的C点,这种接法是否正确?。理由是。

解：
由图可知，电阻$R_1$与$R_2$串联。
已知测量$R_1$两端电压时示数为$1\ \mathrm{V}$，即$U_1=1\ \mathrm{V}$；保持电压表接$A$点不动，将接$B$点的导线改接到$C$点时，电压表测电源总电压，即$U=3\ \mathrm{V}$。
根据串联电路总电压等于各部分电路两端电压之和，可得$R_2$两端的电压：
$U_2 = U - U_1 = 3\ \mathrm{V} - 1\ \mathrm{V} = 2\ \mathrm{V}$。
串联电路中电流处处相等，因此通过$R_2$的电流等于电路中的电流：
$I_2 = I_1 = \frac{U_1}{R_1} = \frac{1\ \mathrm{V}}{5\ \Omega} = 0.2\ \mathrm{A}$。
保持电压表接$B$点不动，将电压表接$A$点的导线改接到$C$点的接法不正确。
理由是：电压表的正负接线柱接反，指针会反向偏转，无法正常测量电压，甚至损坏电压表。
答案依次为：$\boldsymbol{2}$；$\boldsymbol{0.2}$；不正确；电压表正负接线柱接反，会导致指针反向偏转，无法正确测量电压。
