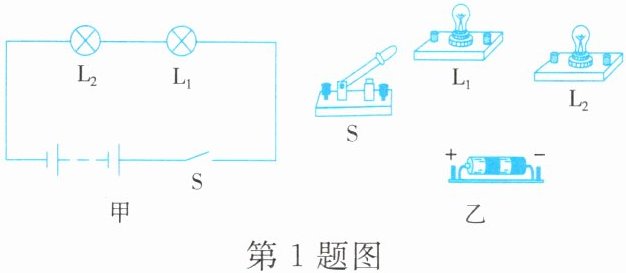

1. 根据图甲所示电路图，连接图乙的实物图。

解：
该电路为两灯泡串联的电路，采用电流流向法按如下步骤连接实物：
1. 用导线将电源正极与灯泡L₂的任意一个接线柱相连；
2. 用导线将L₂的另一接线柱与灯泡L₁的任意一个接线柱相连；
3. 用导线将L₁的另一接线柱与开关S的任意一个接线柱相连；
4. 用导线将开关S的剩余接线柱与电源负极相连，即可完成与电路图一致的实物连接。

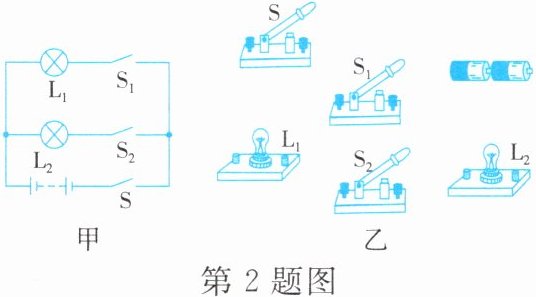

2. 根据图甲所示的灯$\mathrm{L}_1$与$\mathrm{L}_2$的并联电路图，连接图乙的实物图。

解：
连接步骤如下：
1. 将两节干电池正负极依次对接，完成电源组装。
2. 从电源正极引出导线，同时接在灯$\mathrm{L}_1$的一个接线柱和灯$\mathrm{L}_2$的一个接线柱上。
3. 用导线将$\mathrm{L}_1$的另一个接线柱与开关$\mathrm{S}_1$的一个接线柱相连，将$\mathrm{L}_2$的另一个接线柱与开关$\mathrm{S}_2$的一个接线柱相连。
4. 用导线将$\mathrm{S}_1$的另一个接线柱和$\mathrm{S}_2$的另一个接线柱连接到同一公共接点，再从该接点引出导线接在总开关$\mathrm{S}$的一个接线柱上。
5. 最后将总开关$\mathrm{S}$的剩余接线柱用导线连接到电源的负极。
连接完成后，$\mathrm{L}_1$、$\mathrm{L}_2$为并联关系，$\mathrm{S}$控制整个干路，$\mathrm{S}_1$单独控制$\mathrm{L}_1$、$\mathrm{S}_2$单独控制$\mathrm{L}_2$，与电路图甲的电路结构完全一致。

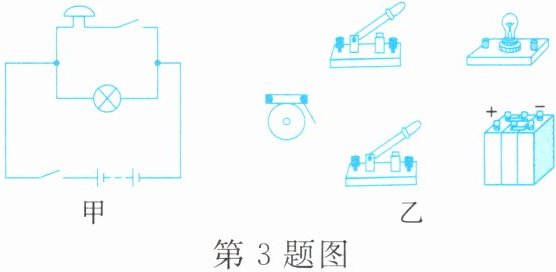

3. 根据如图甲所示的电路图，用笔画线表示导线，将图乙中元件连接起来。第3题图

解：
连接步骤如下：
1. 电流从电源正极流出，先接入灯泡的一个接线柱，灯泡的另一接线柱连接下方开关的一个接线柱，下方开关的剩余接线柱连接电源负极，构成第一条通路。
2. 将上方开关与电铃串联，再将该串联整体的两个端点分别并联在灯泡的两个接线柱上，即可完成实物连接。
最终连接效果：灯泡与电铃并联，下方开关为干路总开关，控制整个电路通断，上方开关仅控制电铃所在支路，与图甲电路图结构完全一致。

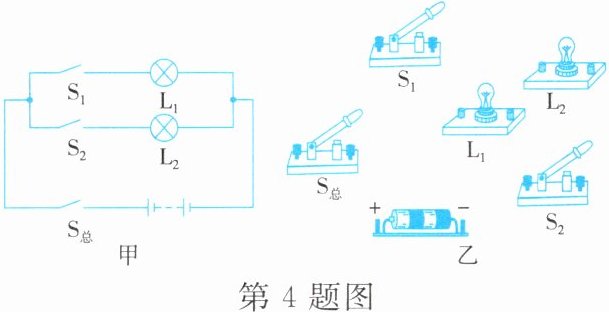

4.如图甲所示为房间两盏台灯的电路图，请在图乙中连接实物图。

解：
连接步骤如下：
① 从电源正极出发，用导线连接到总开关$S_{\mathrm{总}}$的其中一个接线柱；
② 将$S_{\mathrm{总}}$的另一个接线柱用导线同时连接到开关$S_1$的一个接线柱、开关$S_2$的一个接线柱，完成干路到两支路的分支；
③ 将$S_1$的另一个接线柱与灯泡$\mathrm{L}_1$的一个接线柱相连，$\mathrm{L}_1$的另一个接线柱用导线接到电源负极；
④ 将$S_2$的另一个接线柱与灯泡$\mathrm{L}_2$的一个接线柱相连，$\mathrm{L}_2$的另一个接线柱用导线接到电源负极。
连接完成后电路满足：$\mathrm{L}_1$与$\mathrm{L}_2$并联，$S_{\mathrm{总}}$在干路控制整个电路，$S_1$仅控制$\mathrm{L}_1$，$S_2$仅控制$\mathrm{L}_2$，与电路图甲的工作逻辑完全一致，导线无交叉、接线连接规范。

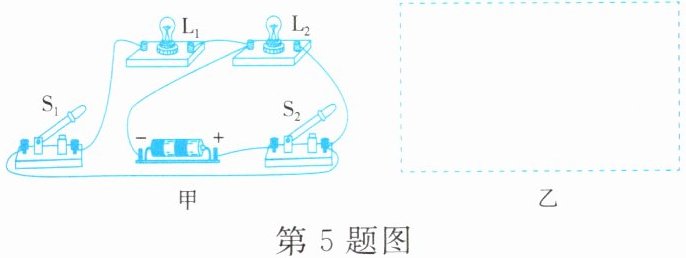

5. 根据如图甲所示的实物图，在图乙虚线框内画出相应的电路图。

甲 乙

解：
梳理电流路径：电流从电源正极流出，经过开关S2后分为两条独立支路：
1. 第一条支路：电流直接经过灯泡L2，回到电源负极侧；
2. 第二条支路：电流依次经过灯泡L1、开关S1，回到电源负极侧。
绘制规范电路图步骤：
1. 画出电源符号，长线段标注为正极、短线段标注为负极；
2. 从电源正极出发，沿规整的直导线串联接入开关S2；
3. 在S2后方的节点处分出两条平行支路，一条支路接入元件L2，另一条支路依次接入元件L1、S1；
4. 两条支路的末端汇合后，用导线连接回电源负极，所有元件标注对应符号，导线横平竖直，整体布局为规整的矩形结构。
最终电路图结构：L₁与L₂并联，开关S₂在干路控制整个电路，开关S₁仅控制L₁所在支路。

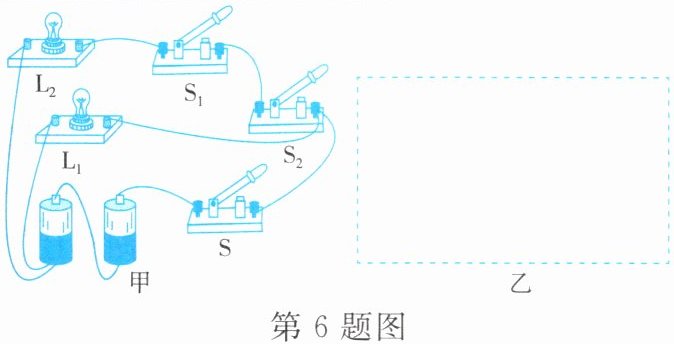

6. 根据如图甲所示的实物图，在图乙虚线框中画出相应的电路图，并指出不合理之处：。

解：
1. 电路图绘制：
从电源正极出发，先画出干路总开关S，之后电路分为两条并联支路：
第一条支路依次连接开关S₂、灯泡L₁，回到电源负极；
第二条支路依次连接开关S₁、灯泡L₂，回到电源负极；
两灯并联，S控制整个电路，S₁单独控制L₂，S₂单独控制L₁。
2. 不合理之处：
两节干电池连接错误，将两节干电池的负极直接相连，没有按照串联要求把一节干电池的正极和另一节干电池的负极相连，电源无法对外提供正常工作电压。

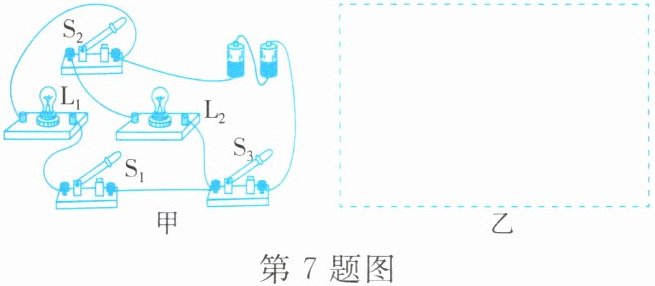

7. 请根据如图甲所示的实物连接情况在图乙虚线框中画出相应的电路图。

解：
1. 梳理电流路径：电流从电源正极流出，经过开关S₃后分为两条独立支路：
支路1：仅经过灯泡L₂；
支路2：依次经过开关S₁、灯泡L₁；
两条支路的电流汇合后，全部经过开关S₂，流回电源负极。
2. 按规范在虚线框内绘制电路图：
① 先画出电源符号，长线段标注为正极，短线段标注为负极；
② 从电源正极引出导线连接干路开关S₃，在S₃后设置分支节点；
③ 从分支节点引出两条并联支路：一条支路接入灯泡L₂，另一条支路依次接入开关S₁、灯泡L₁；
④ 两条支路的末端连接至同一汇合节点，从汇合节点引出导线连接干路开关S₂，最终导线接回电源负极；
⑤ 所有元件旁标注对应名称S₁、S₂、S₃、L₁、L₂，保证导线横平竖直，布局规整。
最终电路图结构为：L₁与L₂并联，S₃在电源正极侧的干路控制总电路，S₁单独控制L₁所在支路，S₂在电源负极侧的干路控制总电路。

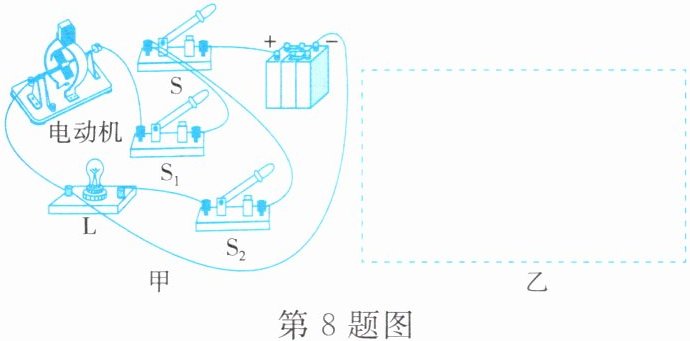

8. 根据如图甲所示的实物图，在图乙虚线框中画出相应的电路图。

解：
由实物图梳理电路连接关系：
电流从电源正极流出，经过开关S后分为两条独立支路：
1. 第一条支路：依次经过开关S₁、电动机，回到电源负极；
2. 第二条支路：依次经过开关S₂、灯泡L，回到电源负极。
灯泡L与电动机为并联关系：开关S在干路控制整个电路，S₁单独控制电动机支路，S₂单独控制灯泡L支路。
绘制电路图步骤：
1. 在虚线框内画出电源符号，长线段为正极、短线段为负极；
2. 从电源正极引出导线连接干路开关S；
3. 从S的另一端引出两条平行支路，第一条支路依次串联开关S₁、电动机元件符号，第二条支路依次串联开关S₂、灯泡L元件符号；
4. 将两条支路的末端用导线连通后接回电源负极，保证元件符号规范、导线无交叉、布局整齐。
最终电路图结构示意：
```
┌───── S₁ ── 电动机 ─────┐
+ ── S ┤ ├─ -
└───── S₂ ── 灯泡L ──────┘
```

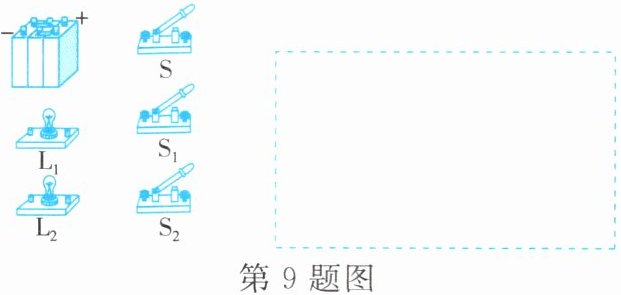

9.用笔画线代替导线，将图中元件连成并联电路，并在虚线框中画出相应的电路图，要求开关S同时控制灯泡L₁、L₂，开关S₁只控制灯泡L₁，开关S₂只控制灯泡L₂。

解：
实物电路连接：
1. 从电源正极引出导线，连接到总开关S的一个接线柱。
2. 从开关S的另一个接线柱引出两根导线，分别连接到开关S₁的一个接线柱、开关S₂的一个接线柱。
3. 从S₁的另一个接线柱引出导线连接灯泡L₁的一个接线柱，L₁的剩余接线柱用导线连接到电源负极。
4. 从S₂的另一个接线柱引出导线连接灯泡L₂的一个接线柱，L₂的剩余接线柱用导线连接到电源负极。
连接后L₁、L₂为并联结构，S在干路同时控制两灯，S₁仅与L₁串联、只控制L₁，S₂仅与L₂串联、只控制L₂，导线无交叉。
电路图绘制：
在虚线框内使用标准电路元件符号绘制：
从电源正极出发先连接干路开关S，之后电路分为两条并联支路：
第一条支路依次串联开关S₁、灯泡L₁，第二条支路依次串联开关S₂、灯泡L₂，两条支路的末端汇合后共同连接回电源负极，线路横平竖直，元件布局清晰规范。
