1 如图所示，电源电压保持不变。当开关S由断开到闭合时 （
A.电流表示数不变
B.电压表示数变小
C.电压表示数与电流表示数的比值不变
D.电压表示数与电流表示数的比值变小
D
）A.电流表示数不变
B.电压表示数变小
C.电压表示数与电流表示数的比值不变
D.电压表示数与电流表示数的比值变小
答案
1.D
解析
【分析】
要解决该问题，需分开关S断开、闭合两种情况分析电路结构，明确电流表、电压表的测量对象，再结合欧姆定律分析电压表示数与电流表示数比值的变化。
1. 开关S断开时：R₁与R₂串联，电流表测串联电路的总电流，电压表两端接电源正极和R₂右端，测电源电压。
2. 开关S闭合时：R₂被短路，电路为R₁的简单电路，电流表测R₁的电流；开关S将电压表右端接至R₁和R₂之间的节点，电压表测R₁两端电压（等于电源电压）。
分别计算两种情况下电压与电流的比值，对比即可得出结论。
【解析】
开关S断开时：
电路总电阻 $ R_{\mathrm{串}} = R_1 + R_2 $，
电流表示数 $ I_{\mathrm{断}} = \frac{U}{R_1 + R_2} $，
电压表示数 $ V_{\mathrm{断}} = U $，
则比值 $ \frac{V_{\mathrm{断}}}{I_{\mathrm{断}}} = \frac{U}{\frac{U}{R_1 + R_2}} = R_1 + R_2 $。
开关S闭合时：
电路总电阻 $ R_{\mathrm{单}} = R_1 $，
电流表示数 $ I_{\mathrm{闭}} = \frac{U}{R_1} $，
电压表示数 $ V_{\mathrm{闭}} = U $，
则比值 $ \frac{V_{\mathrm{闭}}}{I_{\mathrm{闭}}} = \frac{U}{\frac{U}{R_1}} = R_1 $。
对比可知 $ R_1 + R_2 ＞ R_1 $，即电压表示数与电流表示数的比值变小。
【答案】
D
【知识点】
串联电路特点、欧姆定律、电路动态分析
【点评】
本题为电路动态分析题，核心是判断开关通断时的电路结构和电表测量对象，结合欧姆定律分析比值变化，需注意电表测量对象的准确判断。
【难度系数】
0.5
要解决该问题，需分开关S断开、闭合两种情况分析电路结构，明确电流表、电压表的测量对象，再结合欧姆定律分析电压表示数与电流表示数比值的变化。
1. 开关S断开时：R₁与R₂串联，电流表测串联电路的总电流，电压表两端接电源正极和R₂右端，测电源电压。
2. 开关S闭合时：R₂被短路，电路为R₁的简单电路，电流表测R₁的电流；开关S将电压表右端接至R₁和R₂之间的节点，电压表测R₁两端电压（等于电源电压）。
分别计算两种情况下电压与电流的比值，对比即可得出结论。
【解析】
开关S断开时：
电路总电阻 $ R_{\mathrm{串}} = R_1 + R_2 $，
电流表示数 $ I_{\mathrm{断}} = \frac{U}{R_1 + R_2} $，
电压表示数 $ V_{\mathrm{断}} = U $，
则比值 $ \frac{V_{\mathrm{断}}}{I_{\mathrm{断}}} = \frac{U}{\frac{U}{R_1 + R_2}} = R_1 + R_2 $。
开关S闭合时：
电路总电阻 $ R_{\mathrm{单}} = R_1 $，
电流表示数 $ I_{\mathrm{闭}} = \frac{U}{R_1} $，
电压表示数 $ V_{\mathrm{闭}} = U $，
则比值 $ \frac{V_{\mathrm{闭}}}{I_{\mathrm{闭}}} = \frac{U}{\frac{U}{R_1}} = R_1 $。
对比可知 $ R_1 + R_2 ＞ R_1 $，即电压表示数与电流表示数的比值变小。
【答案】
D
【知识点】
串联电路特点、欧姆定律、电路动态分析
【点评】
本题为电路动态分析题，核心是判断开关通断时的电路结构和电表测量对象，结合欧姆定律分析比值变化，需注意电表测量对象的准确判断。
【难度系数】
0.5
2 如图所示，当开关S由闭合变为断开时，下列说法正确的是 （
A.A₁表示数增大，V表示数减小
B.A表示数减小，A₁表、V表示数不变
C.A₁表、A表、V表示数不变
D.A表、A₁表示数增大，V表示数变为0
B
）A.A₁表示数增大，V表示数减小
B.A表示数减小，A₁表、V表示数不变
C.A₁表、A表、V表示数不变
D.A表、A₁表示数增大，V表示数变为0
答案
2.B
解析
【分析】
首先明确电路结构：开关S闭合时，灯泡L₁与L₂并联，电流表A₁测量L₁支路的电流，电流表A测量干路总电流，电压表V测量电源电压（并联电路各支路电压等于电源电压）。当开关S断开后，电路变为只有L₁的简单电路，需分析各电表测量对象及示数变化：L₁两端电压仍为电源电压，其电阻不变，故L₁的电流不变；电流表A原来测两支路电流之和，断开后仅测L₁的电流；电压表V始终并联在电源两端。
【解析】
1. 开关S闭合时：L₁与L₂并联，A₁测L₁支路电流，A测干路电流，V测电源电压。
2. 开关S断开后：电路中只有L₁工作，A₁仍测L₁的电流，因L₁两端电压等于电源电压，电阻不变，根据I=U/R，A₁示数不变；A原来的示数为I=I₁+I₂，断开后仅为I₁，故A示数减小；V仍测电源电压，示数不变。
综上，A表示数减小，A₁表、V表示数不变，对应选项B。
【答案】
B
【知识点】
并联电路电流规律；电路分析；电压表使用
【点评】
本题考查并联电路的电流、电压特点，核心是分析开关断开前后电路连接方式及各电表测量对象的变化，属于中等难度的电路分析题，需理清元件连接关系。
【难度系数】
0.5
首先明确电路结构：开关S闭合时，灯泡L₁与L₂并联，电流表A₁测量L₁支路的电流，电流表A测量干路总电流，电压表V测量电源电压（并联电路各支路电压等于电源电压）。当开关S断开后，电路变为只有L₁的简单电路，需分析各电表测量对象及示数变化：L₁两端电压仍为电源电压，其电阻不变，故L₁的电流不变；电流表A原来测两支路电流之和，断开后仅测L₁的电流；电压表V始终并联在电源两端。
【解析】
1. 开关S闭合时：L₁与L₂并联，A₁测L₁支路电流，A测干路电流，V测电源电压。
2. 开关S断开后：电路中只有L₁工作，A₁仍测L₁的电流，因L₁两端电压等于电源电压，电阻不变，根据I=U/R，A₁示数不变；A原来的示数为I=I₁+I₂，断开后仅为I₁，故A示数减小；V仍测电源电压，示数不变。
综上，A表示数减小，A₁表、V表示数不变，对应选项B。
【答案】
B
【知识点】
并联电路电流规律；电路分析；电压表使用
【点评】
本题考查并联电路的电流、电压特点，核心是分析开关断开前后电路连接方式及各电表测量对象的变化，属于中等难度的电路分析题，需理清元件连接关系。
【难度系数】
0.5

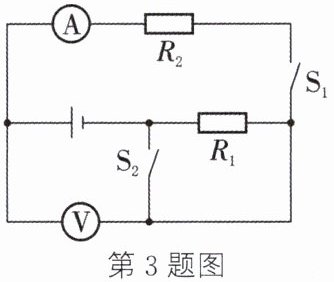

3 [2025宿豫模拟]如图所示，电源电压不变，先闭合开关$\mathrm{S}_1$，再闭合开关$\mathrm{S}_2$。关于闭合$\mathrm{S}_2$后，电压表和电流表示数变化，下列说法正确的是（
A.电压表示数变大，电流表示数不变
B.电压表示数变大，电流表示数变大
C.电压表示数不变，电流表示数变大
D.电压表示数变小，电流表无示数
B
）A.电压表示数变大，电流表示数不变
B.电压表示数变大，电流表示数变大
C.电压表示数不变，电流表示数变大
D.电压表示数变小，电流表无示数
答案
3.B
解析
【分析】
要判断闭合$\mathrm{S}_2$后电表示数变化，需分两种情况分析电路结构：仅闭合$\mathrm{S}_1$时，和$\mathrm{S}_1$、$\mathrm{S}_2$都闭合时，明确电流表、电压表的测量对象，结合串并联电路特点和欧姆定律推导电表示数变化。
步骤1：仅闭合$\mathrm{S}_1$时，$\mathrm{S}_2$断开，$\mathrm{R}_1$与$\mathrm{R}_2$串联，电流表测串联电路的电流，电压表测$\mathrm{R}_1$两端的电压；
步骤2：闭合$\mathrm{S}_2$后，$\mathrm{S}_2$与$\mathrm{R}_1$并联，$\mathrm{R}_1$被短路，电路为$\mathrm{R}_2$的简单电路，电流表测$\mathrm{R}_2$的电流，电压表此时测电源电压；
步骤3：对比两种情况的电流、电压，判断示数变化。
【解析】
1. 仅闭合$\mathrm{S}_1$时，$\mathrm{R}_1$与$\mathrm{R}_2$串联，总电阻$R_{\mathrm{串}}=R_1+R_2$，电流表的示数$I_1=\frac{U}{R_1+R_2}$；电压表测$\mathrm{R}_1$两端电压，故电压表示数$U_{V1}=I_1R_1=\frac{UR_1}{R_1+R_2} ＜ U$（$U$为电源电压）。
2. 闭合$\mathrm{S}_2$后，$\mathrm{R}_1$被短路，电路为$\mathrm{R}_2$的简单电路，总电阻$R=R_2$，电流表的示数$I_2=\frac{U}{R_2}$；因$R_2 ＜ R_1+R_2$，故$I_2 ＞ I_1$，电流表示数变大。
3. 此时电压表并联在电源两端，测电源电压，故电压表示数$U_{V2}=U$，显然$U_{V2} ＞ U_{V1}$，电压表示数变大。
综上，闭合$\mathrm{S}_2$后，电压表示数变大，电流表示数变大，对应选项$\mathrm{B}$。
【答案】
B
【知识点】
欧姆定律；电路动态分析；串并联电路特点
【点评】
本题考查电路动态分析，核心是明确开关通断时的电路结构变化，判断电表测量对象，结合欧姆定律分析电表示数，属于基础电路应用题，需掌握串并联电路的规律。
【难度系数】
0.5
要判断闭合$\mathrm{S}_2$后电表示数变化，需分两种情况分析电路结构：仅闭合$\mathrm{S}_1$时，和$\mathrm{S}_1$、$\mathrm{S}_2$都闭合时，明确电流表、电压表的测量对象，结合串并联电路特点和欧姆定律推导电表示数变化。
步骤1：仅闭合$\mathrm{S}_1$时，$\mathrm{S}_2$断开，$\mathrm{R}_1$与$\mathrm{R}_2$串联，电流表测串联电路的电流，电压表测$\mathrm{R}_1$两端的电压；
步骤2：闭合$\mathrm{S}_2$后，$\mathrm{S}_2$与$\mathrm{R}_1$并联，$\mathrm{R}_1$被短路，电路为$\mathrm{R}_2$的简单电路，电流表测$\mathrm{R}_2$的电流，电压表此时测电源电压；
步骤3：对比两种情况的电流、电压，判断示数变化。
【解析】
1. 仅闭合$\mathrm{S}_1$时，$\mathrm{R}_1$与$\mathrm{R}_2$串联，总电阻$R_{\mathrm{串}}=R_1+R_2$，电流表的示数$I_1=\frac{U}{R_1+R_2}$；电压表测$\mathrm{R}_1$两端电压，故电压表示数$U_{V1}=I_1R_1=\frac{UR_1}{R_1+R_2} ＜ U$（$U$为电源电压）。
2. 闭合$\mathrm{S}_2$后，$\mathrm{R}_1$被短路，电路为$\mathrm{R}_2$的简单电路，总电阻$R=R_2$，电流表的示数$I_2=\frac{U}{R_2}$；因$R_2 ＜ R_1+R_2$，故$I_2 ＞ I_1$，电流表示数变大。
3. 此时电压表并联在电源两端，测电源电压，故电压表示数$U_{V2}=U$，显然$U_{V2} ＞ U_{V1}$，电压表示数变大。
综上，闭合$\mathrm{S}_2$后，电压表示数变大，电流表示数变大，对应选项$\mathrm{B}$。
【答案】
B
【知识点】
欧姆定律；电路动态分析；串并联电路特点
【点评】
本题考查电路动态分析，核心是明确开关通断时的电路结构变化，判断电表测量对象，结合欧姆定律分析电表示数，属于基础电路应用题，需掌握串并联电路的规律。
【难度系数】
0.5
4 如图所示，电源电压恒定不变，闭合开关后，当滑动变阻器的滑片P向左端滑动时，下列说法正确的是（
A.电流表A示数变大，电压表V示数变小
B.电流表A示数变小，电压表V示数变大
C.电流表A示数变大，电压表V示数不变
D.电流表A示数变小，电压表V示数不变
A
）A.电流表A示数变大，电压表V示数变小
B.电流表A示数变小，电压表V示数变大
C.电流表A示数变大，电压表V示数不变
D.电流表A示数变小，电压表V示数不变
答案
4.A
解析
【分析】首先明确电路连接：定值电阻R与滑动变阻器R'串联，电流表测量串联电路的总电流，电压表测量滑动变阻器R'两端的电压。当滑片P向左滑动时，滑动变阻器接入电路的电阻变小，总电阻随之变化；结合电源电压恒定的条件，通过欧姆定律和串联电路电压规律分析电表示数的变化。
【解析】1. 电路分析：R与R'串联，电流表测电路电流，电压表测R'两端电压。2. 滑片对电阻的影响：滑片P左滑，R'接入电路的电阻变小，总电阻$ R_{总}=R+R' $变小。3. 电流变化：电源电压U恒定，根据欧姆定律$ I=\frac{U}{R_{总}} $，$ R_{总} $变小，电路电流I变大，故电流表示数变大。4. 电压变化：定值电阻R的电压$ U_R=IR $，I变大、R不变，所以$ U_R $变大；串联电路总电压等于各部分电压之和，即$ U=U_R+U' $，因此$ U'=U-U_R $，U不变、$ U_R $变大，故$ U' $变小，电压表示数变小。综上，正确选项为A。
【答案】A
【知识点】串联电路电压规律、欧姆定律、滑动变阻器的应用
【点评】本题为串联电路动态分析的基础题型，需先明确电路连接方式和电表测量对象，再结合欧姆定律与串联电路规律推导电表示数变化，是电学核心考点的典型应用。
【难度系数】0.5
【解析】1. 电路分析：R与R'串联，电流表测电路电流，电压表测R'两端电压。2. 滑片对电阻的影响：滑片P左滑，R'接入电路的电阻变小，总电阻$ R_{总}=R+R' $变小。3. 电流变化：电源电压U恒定，根据欧姆定律$ I=\frac{U}{R_{总}} $，$ R_{总} $变小，电路电流I变大，故电流表示数变大。4. 电压变化：定值电阻R的电压$ U_R=IR $，I变大、R不变，所以$ U_R $变大；串联电路总电压等于各部分电压之和，即$ U=U_R+U' $，因此$ U'=U-U_R $，U不变、$ U_R $变大，故$ U' $变小，电压表示数变小。综上，正确选项为A。
【答案】A
【知识点】串联电路电压规律、欧姆定律、滑动变阻器的应用
【点评】本题为串联电路动态分析的基础题型，需先明确电路连接方式和电表测量对象，再结合欧姆定律与串联电路规律推导电表示数变化，是电学核心考点的典型应用。
【难度系数】0.5
5 [2025 泗阳模拟]如图所示的电路中,闭合开关 S 后,当滑片 P 向右移动时,则 （
A.电流表 A 示数变小
B.电压表 $\mathrm{V}_1$ 示数不变
C.电压表 $\mathrm{V}_1$ 示数与电流表 A 示数之比不变
D.电压表 $\mathrm{V}_2$ 示数与电流表 A 示数之比变大
C
）A.电流表 A 示数变小
B.电压表 $\mathrm{V}_1$ 示数不变
C.电压表 $\mathrm{V}_1$ 示数与电流表 A 示数之比不变
D.电压表 $\mathrm{V}_2$ 示数与电流表 A 示数之比变大
答案
5.C
解析
【分析】首先明确电路连接：R₁与滑动变阻器R₂串联，电流表测电路总电流，电压表V₁测R₁两端电压，电压表V₂测R₂两端电压。当滑片P向右移动时，滑动变阻器R₂接入电路的电阻丝长度变短，故R₂接入电阻变小。结合串联电路电阻规律和欧姆定律，分析各选项即可。
【解析】
1. 电路结构：R₁与R₂串联，电流表A测串联电路电流，V₁测R₁两端电压，V₂测R₂两端电压。
2. 电阻变化：滑片P向右移动，R₂接入电路的电阻变小，总电阻R总=R₁+R₂变小。
3. 电流分析：电源电压U不变，由欧姆定律I=U/R总，总电阻变小，电路电流I变大，电流表A示数变大，故选项A错误。
4. V₁示数分析：R₁为定值电阻，由U₁=IR₁，I变大、R₁不变，U₁变大，V₁示数变大，选项B错误。
5. V₁与A示数之比：V₁示数U₁=IR₁，因此U₁/I=R₁，R₁是定值，该比值不变，选项C正确。
6. V₂与A示数之比：V₂示数U₂=IR₂，因此U₂/I=R₂，R₂接入电阻变小，该比值变小，选项D错误。
【答案】C
【知识点】串联电路特点、欧姆定律应用
【点评】本题考查串联电路规律和欧姆定律的应用，关键是明确滑动变阻器接入电阻的变化及各电表测量对象，属于基础电路分析题，难度适中。
【难度系数】0.5
【解析】
1. 电路结构：R₁与R₂串联，电流表A测串联电路电流，V₁测R₁两端电压，V₂测R₂两端电压。
2. 电阻变化：滑片P向右移动，R₂接入电路的电阻变小，总电阻R总=R₁+R₂变小。
3. 电流分析：电源电压U不变，由欧姆定律I=U/R总，总电阻变小，电路电流I变大，电流表A示数变大，故选项A错误。
4. V₁示数分析：R₁为定值电阻，由U₁=IR₁，I变大、R₁不变，U₁变大，V₁示数变大，选项B错误。
5. V₁与A示数之比：V₁示数U₁=IR₁，因此U₁/I=R₁，R₁是定值，该比值不变，选项C正确。
6. V₂与A示数之比：V₂示数U₂=IR₂，因此U₂/I=R₂，R₂接入电阻变小，该比值变小，选项D错误。
【答案】C
【知识点】串联电路特点、欧姆定律应用
【点评】本题考查串联电路规律和欧姆定律的应用，关键是明确滑动变阻器接入电阻的变化及各电表测量对象，属于基础电路分析题，难度适中。
【难度系数】0.5

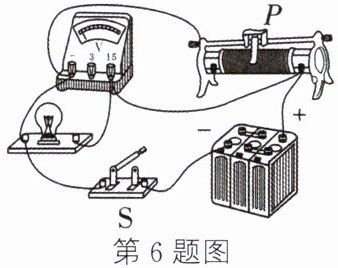

6 [2024宿城二模]如图所示电路，电源电压恒定。闭合开关S，将滑动变阻器的滑片P向右移动至中点的过程中 （
A.小灯泡变亮，电压表示数变大
B.小灯泡亮度不变，电压表示数不变
C.小灯泡变暗，电压表示数变小
D.小灯泡亮度不变，电压表示数变大
B
）A.小灯泡变亮，电压表示数变大
B.小灯泡亮度不变，电压表示数不变
C.小灯泡变暗，电压表示数变小
D.小灯泡亮度不变，电压表示数变大
答案
6.B
解析
【分析】首先明确电路连接：电压表内阻极大，串联在电路中，会导致电路电流极小，几乎为零；电压表并联在电源两端，测量电源电压。当滑动变阻器滑片移动时，需结合电压表的特性分析电流和电压的变化，进而判断灯泡亮度和电压表示数的变化。
【解析】由电路图可知，电压表串联在电路中，由于电压表内阻非常大，根据欧姆定律$I=\frac{U}{R_{总}}$，电路总电阻极大，因此电路中的电流几乎为0。小灯泡的实际功率$P=I^2R_L$几乎为0，所以小灯泡亮度不变；电压表并联在电源两端，测量电源电压，电源电压恒定，因此电压表示数始终等于电源电压，保持不变。综上，滑片移动过程中，小灯泡亮度不变，电压表示数不变，对应选项B。
【答案】B
【知识点】电路动态分析、电压表的使用
【点评】本题的核心是识别电压表串联在电路中的特殊情况，理解电压表内阻极大对电路电流的影响，避免误判滑动变阻器的作用，属于易错题，需准确分析电路连接方式。
【难度系数】0.5
【解析】由电路图可知，电压表串联在电路中，由于电压表内阻非常大，根据欧姆定律$I=\frac{U}{R_{总}}$，电路总电阻极大，因此电路中的电流几乎为0。小灯泡的实际功率$P=I^2R_L$几乎为0，所以小灯泡亮度不变；电压表并联在电源两端，测量电源电压，电源电压恒定，因此电压表示数始终等于电源电压，保持不变。综上，滑片移动过程中，小灯泡亮度不变，电压表示数不变，对应选项B。
【答案】B
【知识点】电路动态分析、电压表的使用
【点评】本题的核心是识别电压表串联在电路中的特殊情况，理解电压表内阻极大对电路电流的影响，避免误判滑动变阻器的作用，属于易错题，需准确分析电路连接方式。
【难度系数】0.5
