7 [2025宿城模拟]如图所示电路，闭合开关，滑动变阻器滑片从中点向最上端移动的过程中，下列说法正确的是（
A.电压表V的示数变小
B.电流表A₁与电流表A₂的示数相等
C.电流表A₁的示数变大
D.电压表V与电流表A₂示数的比值不变
D
）A.电压表V的示数变小
B.电流表A₁与电流表A₂的示数相等
C.电流表A₁的示数变大
D.电压表V与电流表A₂示数的比值不变
答案
7.D
解析
【分析】首先明确电路结构：滑动变阻器R与定值电阻R₀并联，电流表A₁测干路总电流，电流表A₂测R₀支路的电流，电压表V测电源电压。当滑片从中点向最上端移动时，滑动变阻器接入电路的电阻变大。根据并联电路的特点，各支路电压等于电源电压，定值电阻R₀的阻值不变，所以其电流不变；滑动变阻器电阻变大，其电流变小，干路电流等于两支路电流之和，所以干路电流变小。再逐一分析选项即可。
【解析】
1. 电路分析：R与R₀并联，电压表V测电源电压，电流表A₁测干路电流，电流表A₂测R₀支路电流。
2. 滑片移动的影响：滑片向最上端移动时，滑动变阻器R接入电路的电阻变大。
3. 选项分析：
A选项：并联电路中各支路电压等于电源电压，电源电压不变，因此电压表V的示数不变，A错误。
B选项：干路电流等于各支路电流之和，电流表A₁测干路电流，A₂测R₀支路电流，故A₁示数大于A₂示数，B错误。
C选项：定值电阻R₀的阻值和两端电压不变，由I=U/R可知，A₂示数不变；滑动变阻器R接入电阻变大，其电流变小，干路电流I₁=I_R + I_R0，因此A₁示数变小，C错误。
D选项：电压表V的示数等于R₀两端电压，电流表A₂的示数为R₀的电流，根据R=U/I，电压表V与A₂示数的比值等于定值电阻R₀的阻值，R₀是定值电阻，所以该比值不变，D正确。
【答案】D
【知识点】并联电路特点、欧姆定律应用
【点评】本题考查并联电路规律和欧姆定律的应用，关键是明确各电表测量对象，结合滑片移动分析电阻变化，进而判断电表示数变化，属于中等难度的电路分析题。
【难度系数】0.5
【解析】
1. 电路分析：R与R₀并联，电压表V测电源电压，电流表A₁测干路电流，电流表A₂测R₀支路电流。
2. 滑片移动的影响：滑片向最上端移动时，滑动变阻器R接入电路的电阻变大。
3. 选项分析：
A选项：并联电路中各支路电压等于电源电压，电源电压不变，因此电压表V的示数不变，A错误。
B选项：干路电流等于各支路电流之和，电流表A₁测干路电流，A₂测R₀支路电流，故A₁示数大于A₂示数，B错误。
C选项：定值电阻R₀的阻值和两端电压不变，由I=U/R可知，A₂示数不变；滑动变阻器R接入电阻变大，其电流变小，干路电流I₁=I_R + I_R0，因此A₁示数变小，C错误。
D选项：电压表V的示数等于R₀两端电压，电流表A₂的示数为R₀的电流，根据R=U/I，电压表V与A₂示数的比值等于定值电阻R₀的阻值，R₀是定值电阻，所以该比值不变，D正确。
【答案】D
【知识点】并联电路特点、欧姆定律应用
【点评】本题考查并联电路规律和欧姆定律的应用，关键是明确各电表测量对象，结合滑片移动分析电阻变化，进而判断电表示数变化，属于中等难度的电路分析题。
【难度系数】0.5
8（易错题）在如图所示的电路中，电源电压不变，闭合开关，电路正常工作。但过了一段时间，小灯泡发生断路，这时（
A.电压表示数变大，电流表示数变小
B.电压表示数变大，电流表示数变大
C.电压表示数变小，电流表示数变大
D.电压表示数变小，电流表示数变小
A
）A.电压表示数变大，电流表示数变小
B.电压表示数变大，电流表示数变大
C.电压表示数变小，电流表示数变大
D.电压表示数变小，电流表示数变小
答案
8.A
当串联电路发生断路时,各用电器在电路中相当于导线,因此电压表通过电阻和闭合的开关与电源的两极相连,故电压表有示数,并且为电源电压。
当串联电路发生断路时,各用电器在电路中相当于导线,因此电压表通过电阻和闭合的开关与电源的两极相连,故电压表有示数,并且为电源电压。
解析
【分析】
首先明确电路结构：闭合开关S后，定值电阻R与灯泡L串联，电流表测量串联电路的电流，电压表并联在灯泡L两端，测L的电压。当小灯泡L断路时，电路通路改变：电流路径变为电源正极→R→电压表→电流表→开关S→电源负极。由于电压表内阻极大，根据欧姆定律，电路总电阻极大，电流几乎为0，电流表示数变小；此时电压表相当于直接接在电源两端，测电源电压，原来电压表测L的电压（小于电源电压），故电压表示数变大，由此判断选项。
【解析】
1. 原电路状态：R与L串联，电流表测电路电流，电压表测L两端电压，正常工作时电路有电流，电压表示数小于电源电压。
2. 小灯泡断路后：电路总电阻因电压表内阻极大而变得极大，由欧姆定律$I=\frac{U}{R}$可知，电路电流几乎为0，电流表示数变小；此时电压表通过R、开关连通电源两极，测量电源电压，因此电压表示数从原来的L两端电压变为电源电压，示数变大。综上，A选项符合变化情况。
【答案】
A
【知识点】
串联电路故障、电压表使用、欧姆定律
【点评】
本题为电路故障分析易错题，易错点是断路后电压表测量对象的判断，需明确断路后电压表是否连通电源两极，结合欧姆定律分析电流变化，是需理清电路逻辑的基础题型。
【难度系数】
0.5
首先明确电路结构：闭合开关S后，定值电阻R与灯泡L串联，电流表测量串联电路的电流，电压表并联在灯泡L两端，测L的电压。当小灯泡L断路时，电路通路改变：电流路径变为电源正极→R→电压表→电流表→开关S→电源负极。由于电压表内阻极大，根据欧姆定律，电路总电阻极大，电流几乎为0，电流表示数变小；此时电压表相当于直接接在电源两端，测电源电压，原来电压表测L的电压（小于电源电压），故电压表示数变大，由此判断选项。
【解析】
1. 原电路状态：R与L串联，电流表测电路电流，电压表测L两端电压，正常工作时电路有电流，电压表示数小于电源电压。
2. 小灯泡断路后：电路总电阻因电压表内阻极大而变得极大，由欧姆定律$I=\frac{U}{R}$可知，电路电流几乎为0，电流表示数变小；此时电压表通过R、开关连通电源两极，测量电源电压，因此电压表示数从原来的L两端电压变为电源电压，示数变大。综上，A选项符合变化情况。
【答案】
A
【知识点】
串联电路故障、电压表使用、欧姆定律
【点评】
本题为电路故障分析易错题，易错点是断路后电压表测量对象的判断，需明确断路后电压表是否连通电源两极，结合欧姆定律分析电流变化，是需理清电路逻辑的基础题型。
【难度系数】
0.5
9 在如图所示的电路中，电源电压保持不变。闭合开关S，电路正常工作。过了一会儿，灯L熄灭，两个电表中只有一个电表的示数变大，关于电路中的故障，下列判断中正确的是 （
A.可能是灯L断路，电流表的示数变小
B.可能是电阻R短路，电压表的示数变大
C.可能是灯L短路，电压表的示数变大
D.可能是电阻R断路，电流表的示数变小
D
）A.可能是灯L断路，电流表的示数变小
B.可能是电阻R短路，电压表的示数变大
C.可能是灯L短路，电压表的示数变大
D.可能是电阻R断路，电流表的示数变小
答案
9.D
解析
【分析】首先明确电路结构：电阻R与灯泡L串联，电流表测串联电路的电流，电压表测定值电阻R两端的电压。灯L熄灭说明电路出现断路或短路故障，需逐一分析各选项中故障对应的电表示数变化，结合“只有一个电表示数变大”的条件判断正确选项。
【解析】
逐个分析各选项：
1. 选项A：若灯L断路，整个电路断开，电流表、电压表均无示数，两个电表示数都变小，不符合“只有一个电表示数变大”的条件，故A错误。
2. 选项B：若电阻R短路，电压表被短路，示数变为0（变小）；电路总电阻减小，电流增大，电流表示数变大，此时灯L会更亮（不会熄灭），不符合灯熄灭的条件，故B错误。
3. 选项C：若灯L短路，灯L熄灭；电路总电阻减小，电流增大，电流表示数变大；电压表此时测电源电压（原测R两端电压，小于电源电压），电压表示数也变大，两个电表示数都变大，不符合条件，故C错误。
4. 选项D：若电阻R断路，电路断开，电流表示数变为0（变小）；电压表串联在电路中，相当于测电源电压（原测R两端电压，小于电源电压），电压表示数变大，灯L因电路断开而熄灭，符合“只有一个电表示数变大”的条件，故D正确。
【答案】D
【知识点】电路故障分析、串联电路特点、电流表电压表使用
【点评】本题考查串联电路故障的分析，需掌握断路和短路时电路的变化规律，结合电表示数变化判断故障类型，是初中物理电路部分的典型题型，需仔细分析每个故障对应的现象。
【难度系数】0.5
【解析】
逐个分析各选项：
1. 选项A：若灯L断路，整个电路断开，电流表、电压表均无示数，两个电表示数都变小，不符合“只有一个电表示数变大”的条件，故A错误。
2. 选项B：若电阻R短路，电压表被短路，示数变为0（变小）；电路总电阻减小，电流增大，电流表示数变大，此时灯L会更亮（不会熄灭），不符合灯熄灭的条件，故B错误。
3. 选项C：若灯L短路，灯L熄灭；电路总电阻减小，电流增大，电流表示数变大；电压表此时测电源电压（原测R两端电压，小于电源电压），电压表示数也变大，两个电表示数都变大，不符合条件，故C错误。
4. 选项D：若电阻R断路，电路断开，电流表示数变为0（变小）；电压表串联在电路中，相当于测电源电压（原测R两端电压，小于电源电压），电压表示数变大，灯L因电路断开而熄灭，符合“只有一个电表示数变大”的条件，故D正确。
【答案】D
【知识点】电路故障分析、串联电路特点、电流表电压表使用
【点评】本题考查串联电路故障的分析，需掌握断路和短路时电路的变化规律，结合电表示数变化判断故障类型，是初中物理电路部分的典型题型，需仔细分析每个故障对应的现象。
【难度系数】0.5

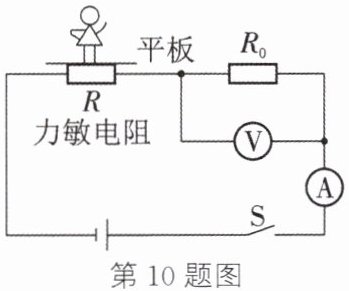

10 [2025泗洪段考]如图所示为某科技小组设计的体重计电路原理图，其中$R$为力敏电阻，其阻值随压力的增大而减小，$R_0$是定值电阻，电源电压保持3V不变。闭合开关S，当平板受到的压力增大时，下列说法正确的是 （
A.电流表示数减小
B.电压表示数减小
C.电压表示数与电流表示数的乘积不变
D.电压表示数与电流表示数的比值不变
D
）A.电流表示数减小
B.电压表示数减小
C.电压表示数与电流表示数的乘积不变
D.电压表示数与电流表示数的比值不变
答案
10.D
解析
【分析】首先明确电路连接：力敏电阻R与定值电阻R₀串联，电流表测电路总电流，电压表测定值电阻R₀两端的电压。当平板压力增大时，力敏电阻R阻值减小，结合串联电路电阻规律和欧姆定律，分析电流、电压的变化，进而判断各选项正误。
【解析】
电路中R与R₀串联，电流表测串联电路电流，电压表测R₀两端电压。
当平板压力增大时，力敏电阻R阻值减小，电路总电阻R总=R+R₀减小；电源电压U=3V不变，根据欧姆定律I=U/R总，总电流I增大，即电流表示数增大，故A错误。
定值电阻R₀阻值不变，由U₀=IR₀，电流I增大，所以R₀两端电压U₀增大，即电压表示数增大，故B错误。
电压表示数与电流表示数的乘积为U₀·I=I²R₀，因I增大、R₀不变，该乘积增大，故C错误。
电压表示数与电流表示数的比值为U₀/I=R₀，R₀是定值电阻，阻值不变，所以该比值不变，故D正确。
【答案】
D
【知识点】
串联电路规律、欧姆定律应用、动态电路分析
【点评】
本题为动态电路分析题，核心是明确电路结构，结合力敏电阻的特性，利用欧姆定律分析电表示数变化，需注意区分电压与电流比值对应的物理量，避免概念混淆。
【难度系数】
0.5
【解析】
电路中R与R₀串联，电流表测串联电路电流，电压表测R₀两端电压。
当平板压力增大时，力敏电阻R阻值减小，电路总电阻R总=R+R₀减小；电源电压U=3V不变，根据欧姆定律I=U/R总，总电流I增大，即电流表示数增大，故A错误。
定值电阻R₀阻值不变，由U₀=IR₀，电流I增大，所以R₀两端电压U₀增大，即电压表示数增大，故B错误。
电压表示数与电流表示数的乘积为U₀·I=I²R₀，因I增大、R₀不变，该乘积增大，故C错误。
电压表示数与电流表示数的比值为U₀/I=R₀，R₀是定值电阻，阻值不变，所以该比值不变，故D正确。
【答案】
D
【知识点】
串联电路规律、欧姆定律应用、动态电路分析
【点评】
本题为动态电路分析题，核心是明确电路结构，结合力敏电阻的特性，利用欧姆定律分析电表示数变化，需注意区分电压与电流比值对应的物理量，避免概念混淆。
【难度系数】
0.5
11 新情境 生活实践 如图所示为列车上烟雾报警器的简化原理图。其内装有一个激光发生器及带有一光敏电阻$ R $的电路，其中电源电压恒定，$ R_0 $为定值电阻。有烟雾产生时，激光被烟雾遮挡而使光敏电阻的阻值发生变化，从而改变电路中的电流。当电路中的电流增大至某一数值时报警器开始报警。下列说法中正确的是 （
A.光敏电阻$ R $的阻值随光照强度的减弱而增大
B.烟雾越浓，电流表示数越小
C.烟雾越浓，电压表示数越小
D.增大$ R_0 $的阻值，可提高警报灵敏度
C
）A.光敏电阻$ R $的阻值随光照强度的减弱而增大
B.烟雾越浓，电流表示数越小
C.烟雾越浓，电压表示数越小
D.增大$ R_0 $的阻值，可提高警报灵敏度
答案
11.C
解析
【分析】本题为串联电路动态分析题，解题时需先明确电路结构：光敏电阻R与定值电阻R₀串联，电流表测电路总电流，电压表测R两端电压。根据题意，烟雾浓度变化会改变光照强度，进而影响光敏电阻R的阻值，结合欧姆定律和串联电路的分压规律分析电流、电压的变化，逐一判断各选项的正误。
【解析】电路中R与R₀串联，电源电压恒定。
选项A：烟雾越浓，光照强度越弱，而题目中电流增大到某一值时报警，说明烟雾浓时R的阻值变小（总电阻变小，电流变大），因此光敏电阻R的阻值随光照强度减弱而减小，A错误。
选项B：烟雾越浓，R阻值越小，总电阻R总=R+R₀越小，由I=U/R总可知，电路电流越大，电流表示数越大，B错误。
选项C：烟雾越浓，R阻值越小，根据串联分压规律，R两端电压U_R = U总×R/(R+R₀)，R减小则U_R减小，即电压表示数越小，C正确。
选项D：增大R₀的阻值，总电阻变大，电路电流变小，要达到报警所需的电流，需要R更小（即烟雾更浓），因此警报灵敏度降低，D错误。
【答案】C
【知识点】串联电路规律、欧姆定律应用
【点评】本题结合生活中的烟雾报警器场景，考查串联电路的动态分析，核心是利用欧姆定律和串联分压判断电阻变化对电流、电压的影响，属于中等难度的电路分析题，需明确各电表测量对象及光敏电阻的特性。
【难度系数】0.5
【解析】电路中R与R₀串联，电源电压恒定。
选项A：烟雾越浓，光照强度越弱，而题目中电流增大到某一值时报警，说明烟雾浓时R的阻值变小（总电阻变小，电流变大），因此光敏电阻R的阻值随光照强度减弱而减小，A错误。
选项B：烟雾越浓，R阻值越小，总电阻R总=R+R₀越小，由I=U/R总可知，电路电流越大，电流表示数越大，B错误。
选项C：烟雾越浓，R阻值越小，根据串联分压规律，R两端电压U_R = U总×R/(R+R₀)，R减小则U_R减小，即电压表示数越小，C正确。
选项D：增大R₀的阻值，总电阻变大，电路电流变小，要达到报警所需的电流，需要R更小（即烟雾更浓），因此警报灵敏度降低，D错误。
【答案】C
【知识点】串联电路规律、欧姆定律应用
【点评】本题结合生活中的烟雾报警器场景，考查串联电路的动态分析，核心是利用欧姆定律和串联分压判断电阻变化对电流、电压的影响，属于中等难度的电路分析题，需明确各电表测量对象及光敏电阻的特性。
【难度系数】0.5
