1.在如图所示的电路中，开关S闭合后，开关S₁由断开到闭合时，电流表A₁、A₂示数变化的情况是(
A.A₁不变，A₂不变
B.A₁不变，A₂变小
C.A₁变大，A₂不变
D.A₁变大，A₂变小
C
)。A.A₁不变，A₂不变
B.A₁不变，A₂变小
C.A₁变大，A₂不变
D.A₁变大，A₂变小
答案
C

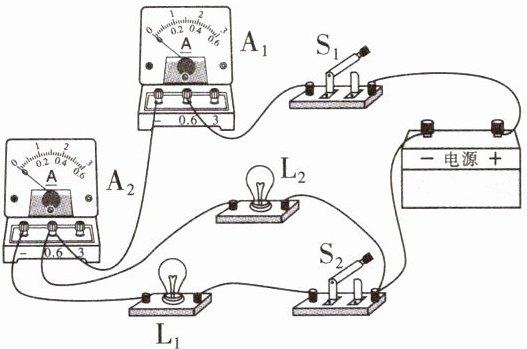

2. 在如图所示的电路中，闭合开关$\mathrm{S}_1$、$\mathrm{S}_2$，下列对电路的分析，正确的是（
A.$\mathrm{L}_1$与$\mathrm{L}_2$串联
B.电流表$\mathrm{A}_1$测通过$\mathrm{L}_1$的电流
C.当开关$\mathrm{S}_2$断开时，通过$\mathrm{L}_2$的电流变小
D.当开关$\mathrm{S}_2$断开时，电流表$\mathrm{A}_1$的示数变小
D
）。A.$\mathrm{L}_1$与$\mathrm{L}_2$串联
B.电流表$\mathrm{A}_1$测通过$\mathrm{L}_1$的电流
C.当开关$\mathrm{S}_2$断开时，通过$\mathrm{L}_2$的电流变小
D.当开关$\mathrm{S}_2$断开时，电流表$\mathrm{A}_1$的示数变小
答案
D

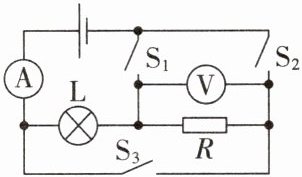

3. 如图所示，电源电压和灯L的电阻保持不变，先闭合$S_1$，灯L正常发光，电流表有示数，再进行下列操作后，判断正确的是（
A.同时闭合$S_1$、$S_2$，电流表示数变大，灯变亮
B.同时闭合$S_1$、$S_3$，电流表示数变大，灯的亮度不变
C.同时闭合$S_1$、$S_3$，电压表示数不变
D.断开$S_1$，只闭合$S_2$，电流表、电压表示数都变大
B
）。A.同时闭合$S_1$、$S_2$，电流表示数变大，灯变亮
B.同时闭合$S_1$、$S_3$，电流表示数变大，灯的亮度不变
C.同时闭合$S_1$、$S_3$，电压表示数不变
D.断开$S_1$，只闭合$S_2$，电流表、电压表示数都变大
答案
B

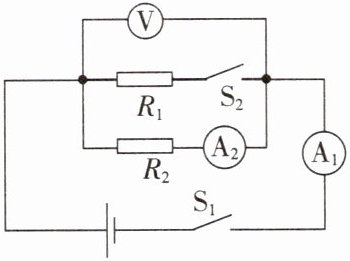

4.在如图所示的电路中，电源电压为6 V且保持不变，$R_1=10\ \Omega$，$R_2=20\ \Omega$，试判断电路中电学仪表示数的变化。
(1)只闭合开关$S_1$，电路中只有
(2)$S_1$、$S_2$均闭合，$R_1$与$R_2$的连接方式为
(1)只闭合开关$S_1$，电路中只有
$R_2$
（选填“$R_1$”或“$R_2$”）工作，电流表$A_1$的示数等于
（选填“大于”“小于”或“等于”）电流表$A_2$的示数，电压表的示数为6
V，电流表$A_1$的示数为0.3
A。(2)$S_1$、$S_2$均闭合，$R_1$与$R_2$的连接方式为
并联
，电压表的示数为6
V，电流表$A_2$的示数为0.3
A，电流表$A_1$的示数为0.9
A，电路中的总电阻$R_总=$6.67
$\Omega$（结果保留两位小数）。答案
(1)$R_2$；等于；6；0.3
(2)并联；6；0.3；0.9；6.67
(2)并联；6；0.3；0.9；6.67
5.天然气是一种清洁能源，方便居民使用的同时，存在着泄漏的安全隐患。物理兴趣小组在老师的指导下设计了天然气泄漏检测电路，如图所示，电源电压恒定不变，$R_0$为定值电阻，$R$为气敏电阻。$R$的电阻随天然气浓度的增大而减小，则天然气（
A.浓度增大时，电流表示数变小
B.浓度增大时，电压表示数变小
C.浓度减小时，电流表示数变大
D.浓度减小时，电压表示数变小
D
）。A.浓度增大时，电流表示数变小
B.浓度增大时，电压表示数变小
C.浓度减小时，电流表示数变大
D.浓度减小时，电压表示数变小
答案
D

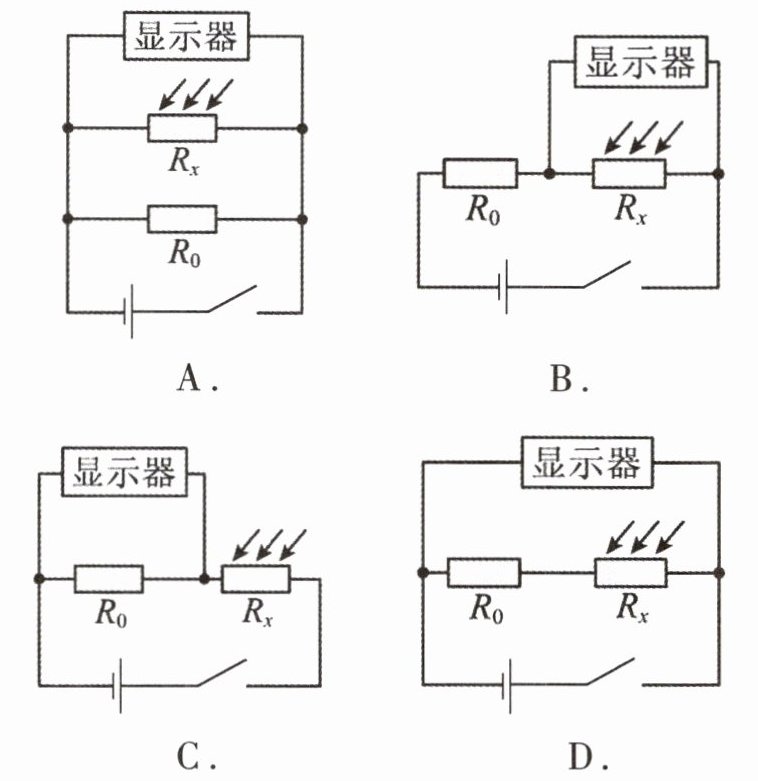

6.(2025江苏连云港)某兴趣小组想设计一种能自动测定光照强度的装置，当光照强度增强时，光敏电阻$R_x$的电阻变小，光照强度显示器(由电压表改装而成)的示数增大，反之示数减小。若电源电压不变，$R_0$是定值电阻，则下列设计的电路图中符合要求的是(
A
)。答案
A
