【活动一】了解眼睛的主要组成部分及各部分的作用。

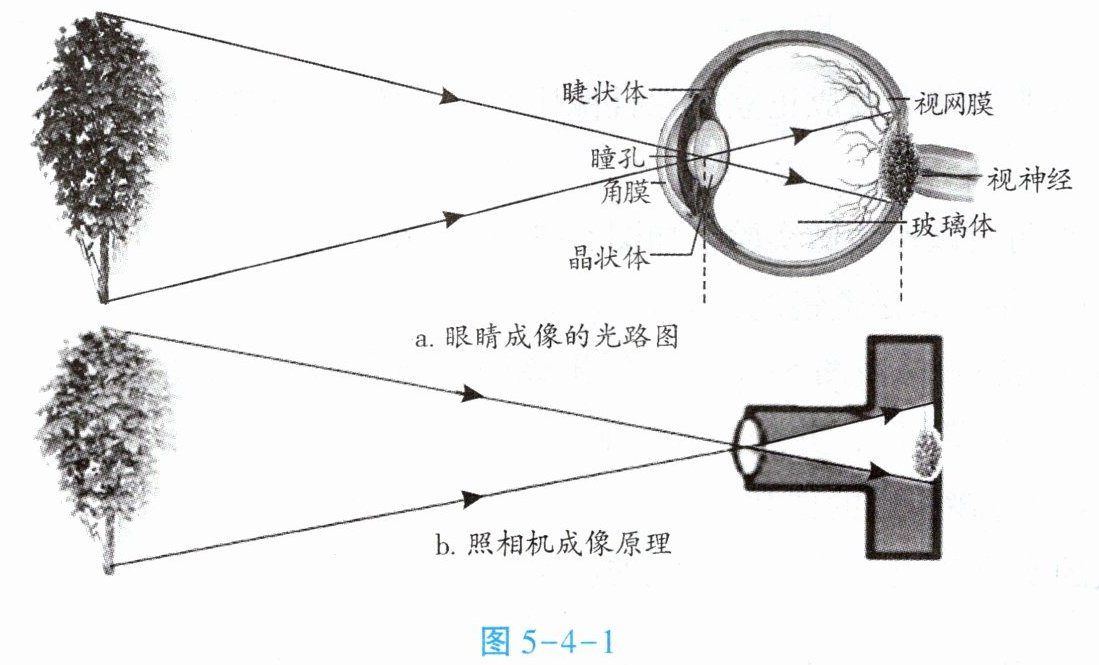

1. 如图5-4-1a，眼睛要看清物体，像要成在哪个部位上？。这说明像是实像还是虚像？。是成放大的像还是缩小的像？。眼睛所成像的性质是。眼睛看东西的原理与放大镜、照相机、投影仪中的哪个原理是一样的呢？。
2. 晶状体和角膜的共同作用相当于图5-4-1b中的，视网膜相当于图5-4-1b中的。

1. 视网膜 实像 缩小的像 倒立、缩小的实像 照相机
2. 镜头(凸透镜) 胶片

【分析】
要解答本题，需结合眼睛的结构、成像特点，以及照相机的成像原理来分析：首先明确眼睛成像的位置、像的性质，再对比照相机的结构，对应眼睛各部分的功能，从而得出答案。
【解析】
1. 眼睛看物体时，光线经角膜、晶状体折射后，像成在视网膜上；实像是实际光线会聚而成，可呈现在光屏（视网膜相当于光屏）上，因此是实像；眼睛成像时，物距远大于2倍焦距，成缩小的像；最终成倒立、缩小的实像；照相机的成像原理是物距大于2倍焦距，成倒立、缩小的实像，与眼睛成像原理一致。
2. 晶状体和角膜的共同作用相当于凸透镜，对应照相机的镜头（凸透镜）；视网膜承接所成的像，相当于照相机的胶片。
【答案】
1. 视网膜；实像；缩小的像；倒立、缩小的实像；照相机
2. 镜头(凸透镜)；胶片
【知识点】
眼睛成像原理；照相机成像原理；凸透镜成像规律
【点评】
本题考查眼睛与照相机的成像相关基础知识，属于光学部分的基础内容，需牢记各结构的功能和成像特点。
【难度系数】
0.8

1. 教师演示：将平行于主光轴的光分别射向两个焦距不同的凸透镜，如图5-4-2所示。学生画出大致的光路。(甲透镜的焦距比乙透镜短)

解：
平行于主光轴的光线经过凸透镜折射后，折射光线会会聚在主光轴上的焦点处。
已知甲透镜焦距比乙透镜短，说明甲透镜对光线的偏折会聚能力更强：
1. 入射到甲透镜的平行于主光轴的光线，经折射后向主光轴偏折，会聚在甲透镜另一侧距离透镜更近的主光轴焦点处；
2. 入射到乙透镜的平行于主光轴的光线，经折射后向主光轴偏折，会聚在乙透镜另一侧距离透镜更远的主光轴焦点处，该组光线的偏折程度小于甲透镜的折射光线。
答：绘制的光路满足上述规律即可。

【分析】要解决该问题，需先明确两个核心知识点：一是平行于主光轴的光线经凸透镜折射后会会聚在主光轴上的焦点处；二是焦距是焦点到透镜光心的距离，焦距越短，透镜对光线的会聚（偏折）能力越强。已知甲透镜焦距比乙透镜短，说明甲的会聚能力更强，折射光线偏折程度更大，焦点离透镜更近；乙的焦距更长，会聚能力更弱，焦点离透镜更远，据此绘制光路即可。
【解析】平行于主光轴的光线经凸透镜折射后，折射光线会会聚在主光轴上的焦点处。已知甲透镜焦距比乙透镜短，说明甲透镜对光线的偏折会聚能力更强：1. 入射到甲透镜的平行于主光轴的光线，经折射后向主光轴偏折，会聚在甲透镜另一侧距离透镜更近的主光轴焦点处；2. 入射到乙透镜的平行于主光轴的光线，经折射后向主光轴偏折，会聚在乙透镜另一侧距离透镜更远的主光轴焦点处，该组光线的偏折程度小于甲透镜的折射光线。绘制光路时需体现上述规律。
【答案】绘制的光路满足：平行于主光轴的光线经甲透镜折射后会聚在离甲更近的焦点，经乙透镜折射后会聚在离乙更远的焦点即可。
【知识点】凸透镜的会聚作用、焦距的概念
【点评】本题考查平行光经凸透镜的折射规律及焦距与会聚能力的关系，属于初中光学基础作图题，需掌握凸透镜的基本光学性质，难度较低。
【难度系数】0.7
