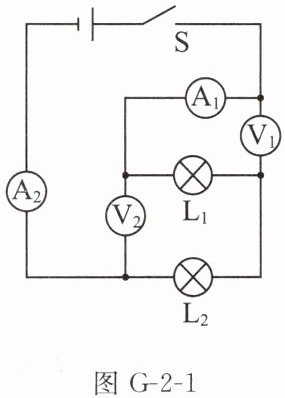

1. (2025 南通海安月考)如图 G-2-1 所示的电路，闭合开关 S，电路正常工作，图中电流表$ A_1$、$A_2$对应的示数为$ I_1$、$I_2$，电压表$ V_1$、$V_2$对应的示数为$ U_1$、$U_2$。下列说法正确的是 (
A.灯泡$ L_1$、$L_2 $并联
$B.I_1＜I_2$，$U_1=U_2$
C.电压表$ V_1 $测灯泡$ L_1 $两端的电压
D.电流表$ A_2 $测的是通过灯泡$ L_1$、$L_2 $的电流之和
C
)A.灯泡$ L_1$、$L_2 $并联
$B.I_1＜I_2$，$U_1=U_2$
C.电压表$ V_1 $测灯泡$ L_1 $两端的电压
D.电流表$ A_2 $测的是通过灯泡$ L_1$、$L_2 $的电流之和
答案
1. C
解析
【分析】
要解决这道题，需先简化电路（电流表当导线、电压表当开路）判断串并联，再根据串并联电路的电流、电压规律，结合电表的测量对象逐一分析选项。
【解析】
1. 判断电路连接：将电流表视为导线、电压表视为开路，电流从电源正极出发，依次经过电流表$A_1$、灯泡$L_1$、$L_2$、电流表$A_2$回到负极，只有一条电流路径，故$L_1$、$L_2$串联，因此选项A（并联）错误。
2. 分析电流关系：串联电路中各处电流相等，所以电流表$A_1$、$A_2$的示数$I_1=I_2$，选项B（$I_1＜I_2$）错误。
3. 分析电压表测量对象：电压表$V_1$并联在灯泡$L_1$两端，测$L_1$两端电压；电压表$V_2$并联在电源两端，测电源总电压，故选项C正确。
4. 分析电流表测量对象：电流表$A_2$串联在串联电路中，测电路的总电流，并非$L_1$、$L_2$的电流之和（串联电路电流处处相等，不存在“电流之和”的表述），选项D错误。
综上，正确答案为C。
【答案】
C
【知识点】
串联电路电流规律、电流表使用、电压表使用
【点评】
本题考查电路的串并联判断、电表测量对象的识别，属于初中物理电路部分的基础题，需掌握电流表、电压表的使用规则，能正确简化电路分析电流路径。
【难度系数】
0.5
要解决这道题，需先简化电路（电流表当导线、电压表当开路）判断串并联，再根据串并联电路的电流、电压规律，结合电表的测量对象逐一分析选项。
【解析】
1. 判断电路连接：将电流表视为导线、电压表视为开路，电流从电源正极出发，依次经过电流表$A_1$、灯泡$L_1$、$L_2$、电流表$A_2$回到负极，只有一条电流路径，故$L_1$、$L_2$串联，因此选项A（并联）错误。
2. 分析电流关系：串联电路中各处电流相等，所以电流表$A_1$、$A_2$的示数$I_1=I_2$，选项B（$I_1＜I_2$）错误。
3. 分析电压表测量对象：电压表$V_1$并联在灯泡$L_1$两端，测$L_1$两端电压；电压表$V_2$并联在电源两端，测电源总电压，故选项C正确。
4. 分析电流表测量对象：电流表$A_2$串联在串联电路中，测电路的总电流，并非$L_1$、$L_2$的电流之和（串联电路电流处处相等，不存在“电流之和”的表述），选项D错误。
综上，正确答案为C。
【答案】
C
【知识点】
串联电路电流规律、电流表使用、电压表使用
【点评】
本题考查电路的串并联判断、电表测量对象的识别，属于初中物理电路部分的基础题，需掌握电流表、电压表的使用规则，能正确简化电路分析电流路径。
【难度系数】
0.5

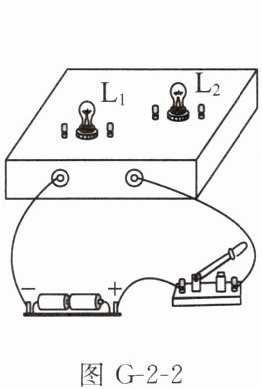

2.（2023盐城亭湖区月考）如图G-2-2所示，暗盒中的两个灯泡$\mathrm{L}_1$和$\mathrm{L}_2$连接在同一电路中，闭合开关，根据下列现象可以判断两灯一定并联的是（
A.流过$\mathrm{L}_1$和$\mathrm{L}_2$的电流相同
B.流过$\mathrm{L}_1$和$\mathrm{L}_2$的电流不同
C.$\mathrm{L}_1$和$\mathrm{L}_2$两端电压相同
D.$\mathrm{L}_1$和$\mathrm{L}_2$两端电压不同
B
）A.流过$\mathrm{L}_1$和$\mathrm{L}_2$的电流相同
B.流过$\mathrm{L}_1$和$\mathrm{L}_2$的电流不同
C.$\mathrm{L}_1$和$\mathrm{L}_2$两端电压相同
D.$\mathrm{L}_1$和$\mathrm{L}_2$两端电压不同
答案
2. B
解析
【分析】
要判断两灯是否并联，需结合串联、并联电路的电流、电压规律分析各选项：串联电路电流处处相等，并联电路各支路电压相等；但需注意特殊情况：规格相同的灯泡串联时电流也相等，并联时电压也相等。若两灯电流不同，说明不符合串联的电流特点，一定是并联；若电压相同，可能是并联，也可能是规格相同的灯泡串联，无法确定。
【解析】
根据串并联电路的电流、电压规律逐一分析选项：
1. 选项A：串联电路中电流处处相等，若两灯规格相同，并联时通过的电流也相同，因此电流相同无法确定两灯一定并联，A错误。
2. 选项B：串联电路电流一定处处相等，若两灯电流不同，说明两灯不可能是串联，只能是并联，B正确。
3. 选项C：并联电路中各支路电压相等，若两灯规格相同，串联时两端电压也相等，因此电压相同无法确定两灯一定并联，C错误。
4. 选项D：并联电路各支路电压一定相等，若两灯电压不同，说明两灯不可能是并联，D错误。
【答案】
B
【知识点】
串联和并联电路的电流特点；串联和并联电路的电压特点
【点评】
本题考查串并联电路的电流、电压规律，需注意特殊情况（规格相同的灯泡串联或并联时的电流、电压表现），是电路基础题，需准确区分串并联的核心特点。
【难度系数】
0.6
要判断两灯是否并联，需结合串联、并联电路的电流、电压规律分析各选项：串联电路电流处处相等，并联电路各支路电压相等；但需注意特殊情况：规格相同的灯泡串联时电流也相等，并联时电压也相等。若两灯电流不同，说明不符合串联的电流特点，一定是并联；若电压相同，可能是并联，也可能是规格相同的灯泡串联，无法确定。
【解析】
根据串并联电路的电流、电压规律逐一分析选项：
1. 选项A：串联电路中电流处处相等，若两灯规格相同，并联时通过的电流也相同，因此电流相同无法确定两灯一定并联，A错误。
2. 选项B：串联电路电流一定处处相等，若两灯电流不同，说明两灯不可能是串联，只能是并联，B正确。
3. 选项C：并联电路中各支路电压相等，若两灯规格相同，串联时两端电压也相等，因此电压相同无法确定两灯一定并联，C错误。
4. 选项D：并联电路各支路电压一定相等，若两灯电压不同，说明两灯不可能是并联，D错误。
【答案】
B
【知识点】
串联和并联电路的电流特点；串联和并联电路的电压特点
【点评】
本题考查串并联电路的电流、电压规律，需注意特殊情况（规格相同的灯泡串联或并联时的电流、电压表现），是电路基础题，需准确区分串并联的核心特点。
【难度系数】
0.6

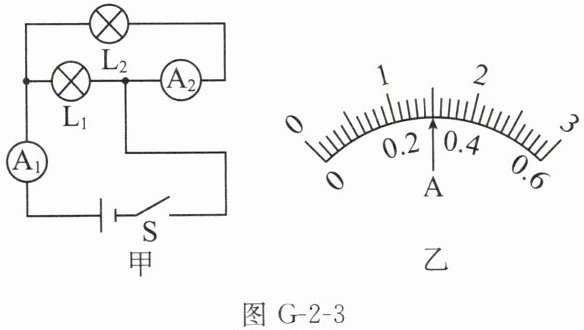

3.（2024无锡锡山区期中）如图G-2-3甲所示电路中，闭合开关，两电流表的指针偏转均如图乙所示，则通过灯泡L₁和L₂的电流分别为（
A.0.3 A,1.5 A
B.1.2 A,0.3 A
C.0.3 A,1.2 A
D.1.2 A,1.5 A
B
）A.0.3 A,1.5 A
B.1.2 A,0.3 A
C.0.3 A,1.2 A
D.1.2 A,1.5 A
答案
3. B
解析
【分析】首先分析电路连接方式：图甲中L₁与L₂并联，电流表A₁测干路总电流，电流表A₂测L₂支路的电流。根据并联电路电流规律，干路电流等于各支路电流之和，因此A₁的示数大于A₂的示数。两表指针偏转角度相同，说明它们使用的量程不同，A₁使用0~3A大量程，A₂使用0~0.6A小量程，据此读取两表的示数，再计算通过L₁的电流。
【解析】1. 确定电流表量程：A₁测干路电流，示数更大，故使用0~3A量程，分度值为0.1A，读数为1.5A；A₂测L₂的电流，示数更小，故使用0~0.6A量程，分度值为0.02A，读数为0.3A。
2. 计算通过L₁的电流：根据并联电路电流规律I总=I₁+I₂，可得通过L₁的电流I₁=I总 - I₂=1.5A - 0.3A=1.2A，通过L₂的电流I₂=0.3A。
【答案】B
【知识点】并联电路电流规律；电流表的读数
【点评】本题考查并联电路的电流特点和电流表的读数，关键是判断两个电流表的量程，避免因量程混淆导致读数错误，属于基础题型，需掌握并联电路干路与支路电流的关系。
【难度系数】0.5
【解析】1. 确定电流表量程：A₁测干路电流，示数更大，故使用0~3A量程，分度值为0.1A，读数为1.5A；A₂测L₂的电流，示数更小，故使用0~0.6A量程，分度值为0.02A，读数为0.3A。
2. 计算通过L₁的电流：根据并联电路电流规律I总=I₁+I₂，可得通过L₁的电流I₁=I总 - I₂=1.5A - 0.3A=1.2A，通过L₂的电流I₂=0.3A。
【答案】B
【知识点】并联电路电流规律；电流表的读数
【点评】本题考查并联电路的电流特点和电流表的读数，关键是判断两个电流表的量程，避免因量程混淆导致读数错误，属于基础题型，需掌握并联电路干路与支路电流的关系。
【难度系数】0.5
二、填空题(每空3分,共27分)

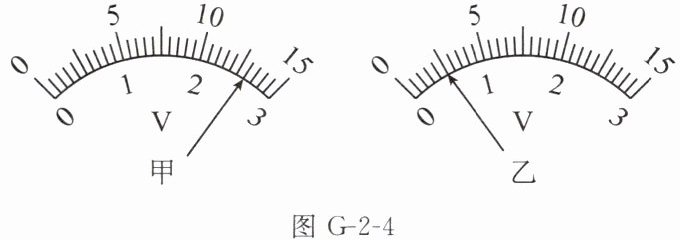

4. 如图G-2-4所示是用同一电压表对同段电路进行两次测量的结果,图甲电压表示数为
图 G-2-4
4. 如图G-2-4所示是用同一电压表对同段电路进行两次测量的结果,图甲电压表示数为
2.6
V,图乙电压表示数为2.5
V。最后测量结果应取2.6
V。图 G-2-4
答案
4. 2.6 2.5 2.6
解析
【分析】
要解决本题，需掌握电压表的读数规则：先确定电压表的量程，不同量程对应不同分度值，再根据指针位置读数；由于是同一电路的两次测量，需结合分度值判断测量精度，最终结果应取更精确的数值。
步骤1：判断甲图电压表的量程，甲图指针对应下方0~3V刻度盘，该量程分度值为0.1V，据此读数；
步骤2：判断乙图电压表的量程，乙图指针对应上方0~15V刻度盘，该量程分度值为0.5V，据此读数；
步骤3：比较两次测量的精度，0~3V量程分度值更小，测量误差更小，因此最终结果取更精确的读数。
【解析】
1. 甲图电压表示数：甲使用0~3V量程，该量程下每大格为1V，每小格（分度值）为0.1V，指针位于2V后第6小格，故读数为 $2V + 6×0.1V = 2.6V$；
2. 乙图电压表示数：乙使用0~15V量程，该量程下每大格为5V，每小格（分度值）为0.5V，指针位于0V后第5小格，故读数为 $0V +5×0.5V=2.5V$；
3. 同一电路电压真实值唯一，0~3V量程分度值更小，测量更准确，因此最终测量结果取2.6V。
【答案】
2.6；2.5；2.6
【知识点】
电压表读数；电压测量
【点评】
本题考查电压表的读数方法及测量结果的选取，核心是掌握不同量程电压表的分度值，理解小量程测量精度更高，属于基础应用类题目。
【难度系数】
0.5
要解决本题，需掌握电压表的读数规则：先确定电压表的量程，不同量程对应不同分度值，再根据指针位置读数；由于是同一电路的两次测量，需结合分度值判断测量精度，最终结果应取更精确的数值。
步骤1：判断甲图电压表的量程，甲图指针对应下方0~3V刻度盘，该量程分度值为0.1V，据此读数；
步骤2：判断乙图电压表的量程，乙图指针对应上方0~15V刻度盘，该量程分度值为0.5V，据此读数；
步骤3：比较两次测量的精度，0~3V量程分度值更小，测量误差更小，因此最终结果取更精确的读数。
【解析】
1. 甲图电压表示数：甲使用0~3V量程，该量程下每大格为1V，每小格（分度值）为0.1V，指针位于2V后第6小格，故读数为 $2V + 6×0.1V = 2.6V$；
2. 乙图电压表示数：乙使用0~15V量程，该量程下每大格为5V，每小格（分度值）为0.5V，指针位于0V后第5小格，故读数为 $0V +5×0.5V=2.5V$；
3. 同一电路电压真实值唯一，0~3V量程分度值更小，测量更准确，因此最终测量结果取2.6V。
【答案】
2.6；2.5；2.6
【知识点】
电压表读数；电压测量
【点评】
本题考查电压表的读数方法及测量结果的选取，核心是掌握不同量程电压表的分度值，理解小量程测量精度更高，属于基础应用类题目。
【难度系数】
0.5
5.（2024苏州期中）如图G-2-5所示是手机充电线的三个插头，可为三部不同类型手机充电，如果3部手机同时充电，那么这三部手机的连接方式是
图G-2-5
图G-2-6
并
联；三台手机的充电电压相等
（选填“相等”或“不相等”）；若拔掉其中一台手机，则通过充电器的总电流将变小
（选填“变大”“变小”或“不变”）。图G-2-5
图G-2-6
答案
5. 并 相等 变小
解析
【分析】
要判断三部手机的连接方式，需依据串并联电路的核心特点：串联电路中各用电器互相影响，无法独立工作；并联电路中各用电器独立工作，互不影响。手机充电时，拔掉任意一台手机，另外两台仍能正常充电，说明它们工作互不干扰，符合并联特征。再结合并联电路的电压、电流规律分析后续问题。
【解析】
1. 判断连接方式：三部手机充电时，拔掉一台后其余两台仍可正常充电，说明它们工作互不影响，因此连接方式是并联。
2. 充电电压：根据并联电路的电压规律，各支路两端的电压相等，所以三台手机的充电电压相等。
3. 总电流变化：并联电路的总电流等于各支路电流之和，拔掉一台手机后，支路减少，总电流变为剩余两台手机的电流之和，因此总电流变小。
【答案】
并；相等；变小
【知识点】
并联电路的特点；并联电路的电压规律；并联电路的电流规律
【点评】
本题结合生活中手机充电的实际场景，考查串并联电路的判断及并联电路的电压、电流规律，属于基础应用类题目，难度较低。
【难度系数】
0.8
要判断三部手机的连接方式，需依据串并联电路的核心特点：串联电路中各用电器互相影响，无法独立工作；并联电路中各用电器独立工作，互不影响。手机充电时，拔掉任意一台手机，另外两台仍能正常充电，说明它们工作互不干扰，符合并联特征。再结合并联电路的电压、电流规律分析后续问题。
【解析】
1. 判断连接方式：三部手机充电时，拔掉一台后其余两台仍可正常充电，说明它们工作互不影响，因此连接方式是并联。
2. 充电电压：根据并联电路的电压规律，各支路两端的电压相等，所以三台手机的充电电压相等。
3. 总电流变化：并联电路的总电流等于各支路电流之和，拔掉一台手机后，支路减少，总电流变为剩余两台手机的电流之和，因此总电流变小。
【答案】
并；相等；变小
【知识点】
并联电路的特点；并联电路的电压规律；并联电路的电流规律
【点评】
本题结合生活中手机充电的实际场景，考查串并联电路的判断及并联电路的电压、电流规律，属于基础应用类题目，难度较低。
【难度系数】
0.8

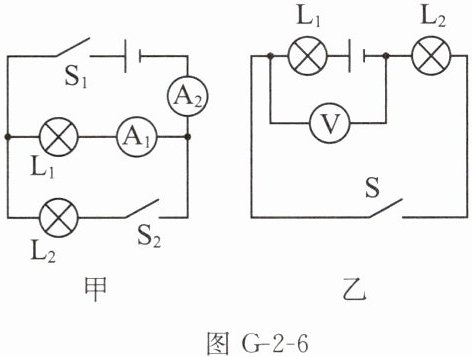

6. (2024南京溧水区期中)如图G-2-6甲所示电路，开关$S_1$、$S_2$都闭合时，两灯均正常发光，两电流表都有示数，断开开关$S_2$，则电流表$A_2$的示数
变小
（选填“变大”“变小”或“不变”）；如图乙所示电路，电源由两节新干电池串联而成，闭合开关S，两灯均发光，电压表示数为1 V，则灯$L_1$两端的电压为2
V；当开关S由闭合到断开，电压表的示数变大
（选填“变大”“变小”或“不变”）。答案
6. 变小 2 变大
解析
【分析】
首先分析甲电路：开关S₁、S₂都闭合时，两灯并联，需确定电流表A₂的测量对象；断开S₂后，该支路断路，据此判断电流变化。再分析乙电路：先计算两节新干电池的总电压，闭合开关时判断电压表测量对象，利用串联电压规律求L₁两端电压；断开开关时，判断电压表的测量对象，对比前后示数变化。
【解析】
1. 甲电路：当S₁、S₂都闭合时，两灯并联，电流表A₂测量某一支路的电流；断开S₂后，该支路断路，无电流通过，因此电流表A₂的示数变小。
2. 乙电路：两节新干电池串联，电源电压U=1.5V×2=3V。闭合开关S时，两灯串联，电压表测L₂两端电压U₂=1V，根据串联电路电压规律U=U₁+U₂，得L₁两端电压U₁=U-U₂=3V-1V=2V；当开关S断开时，电压表两端通过L₁接在电源两极，测量电源电压，示数为3V，因此电压表示数变大。
【答案】
变小 2 变大
【知识点】
并联电路电流规律、串联电路电压规律、电压表的使用
【点评】
本题结合串并联电路特点，考查电流表、电压表的使用及串并联电路的电流、电压规律，需准确分析电路结构，判断电表测量对象，属于基础题型。
【难度系数】
0.6
首先分析甲电路：开关S₁、S₂都闭合时，两灯并联，需确定电流表A₂的测量对象；断开S₂后，该支路断路，据此判断电流变化。再分析乙电路：先计算两节新干电池的总电压，闭合开关时判断电压表测量对象，利用串联电压规律求L₁两端电压；断开开关时，判断电压表的测量对象，对比前后示数变化。
【解析】
1. 甲电路：当S₁、S₂都闭合时，两灯并联，电流表A₂测量某一支路的电流；断开S₂后，该支路断路，无电流通过，因此电流表A₂的示数变小。
2. 乙电路：两节新干电池串联，电源电压U=1.5V×2=3V。闭合开关S时，两灯串联，电压表测L₂两端电压U₂=1V，根据串联电路电压规律U=U₁+U₂，得L₁两端电压U₁=U-U₂=3V-1V=2V；当开关S断开时，电压表两端通过L₁接在电源两极，测量电源电压，示数为3V，因此电压表示数变大。
【答案】
变小 2 变大
【知识点】
并联电路电流规律、串联电路电压规律、电压表的使用
【点评】
本题结合串并联电路特点，考查电流表、电压表的使用及串并联电路的电流、电压规律，需准确分析电路结构，判断电表测量对象，属于基础题型。
【难度系数】
0.6
