三、作图题

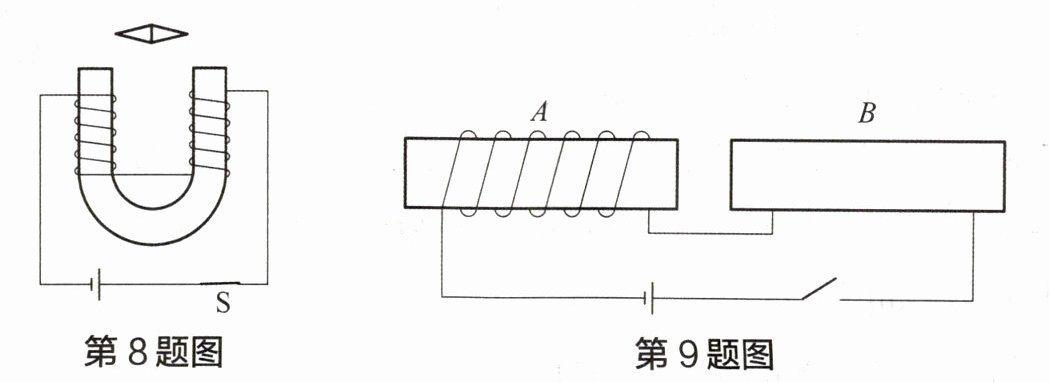

8 根据图中电源的正、负极，标出通电螺线管中的电流方向，以及通电螺线管和小磁针的N、S极。
9 如图所示的电路闭合开关后，两根螺线管A、B相互吸引。请标出螺线管B的N、S极，并画出其上线圈的绕法。

8 如答图所示
9 如答图所示

【分析】
第8题解题思路：首先确定电源正负极，明确电流从正极流出、负极流入的路径，据此确定U型螺线管左右两个线圈的电流方向；再利用安培定则（右手螺旋定则）分别判断两个线圈的磁极；最后根据磁极间“异名磁极相互吸引”的规律，确定小磁针的N、S极。
第9题解题思路：先根据电源正负极和电路连接，确定螺线管A的电流方向，用安培定则判断A的磁极；由于A、B相互吸引，可知B与A靠近的一端为异名磁极，进而确定B的磁极；再结合B的电流路径，用安培定则确定B线圈的绕线方向。
【解析】
第8题：
1. 电源左端为正极，右端为负极，电流从正极流出，进入U型螺线管左线圈，从右线圈流回负极。
2. 对左线圈，右手握住，四指沿电流方向，大拇指指向左，故左线圈上端为S极；对右线圈，右手握住，四指沿电流方向，大拇指指向右，故右线圈上端为N极。
3. 根据磁极间异名相吸，小磁针的N极指向左（靠近U型左S极），S极指向右（靠近U型右N极），标注完成。
第9题：
1. 电流从电源正极流出，经螺线管A左端流入、右端流出，用安培定则判断A的右端为N极。
2. 因A、B相互吸引，故B的左端为S极，右端为N极。
3. 电流从A右端流入B左端，结合B的磁极，用安培定则确定B线圈绕线：从左端背面绕入，右端正面绕出，使电流方向与绕线匹配，标注完成。
【答案】
8 如答图所示
9 如答图所示
【知识点】
安培定则、磁极间的相互作用
【点评】
本题为电与磁章节的基础作图题，核心考查安培定则的应用和磁极间的相互作用规律，需熟练掌握右手螺旋定则的操作方法，是初中物理的重点基础题型。
【难度系数】
0.5
