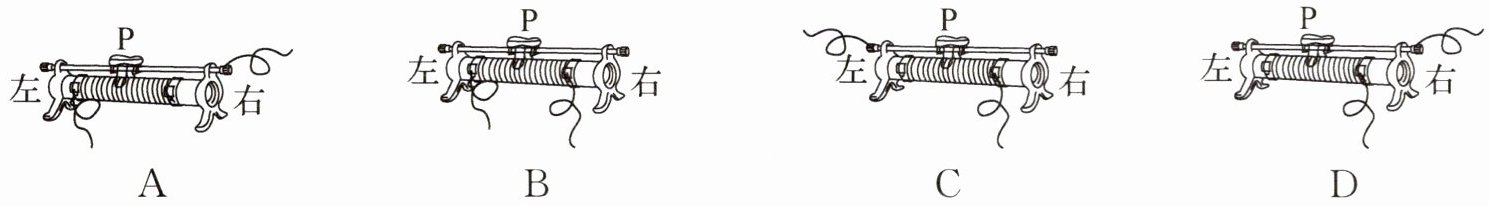

8. 如图所示的滑动变阻器连入电路的4种接法中，当滑片P向右滑动时，滑动变阻器接入电路部分的电阻增大的是（）。
答案
A
解析
【分析】
要解决这个问题，需掌握滑动变阻器的工作原理：通过改变接入电路中电阻丝的长度改变电阻，正确接线规则为“一上一下”。判断滑片移动时电阻变化，需先确定接入电路的是哪段电阻丝，再分析滑片移动时该段电阻丝的长度变化：长度变长则电阻增大，长度变短则电阻减小。
【解析】
逐一分析各选项：
选项A：接线柱接左下端和右上端，接入电路的是滑动变阻器的左半段电阻丝。当滑片P向右滑动时，左半段电阻丝的长度变长，因此接入电路的电阻增大，符合题目要求。
选项B：接线柱接左下端和右下端，接入的是全部电阻丝，相当于定值电阻，滑片移动时电阻大小不变，不符合要求。
选项C：接线柱接右下端和左上端，接入电路的是滑动变阻器的右半段电阻丝。当滑片P向右滑动时，右半段电阻丝的长度变短，接入电路的电阻减小，不符合要求。
选项D：接线柱接右下端和右上端，接入的是金属杆（电阻几乎为0），移动滑片时电阻大小不变，不符合要求。
综上，答案为A。
【答案】
A
【知识点】
滑动变阻器的使用
【点评】
本题考查滑动变阻器的接线与电阻变化判断，核心是明确接入的电阻丝段，属于基础题型，需牢记滑动变阻器的正确接线规则。
【难度系数】
0.3
要解决这个问题，需掌握滑动变阻器的工作原理：通过改变接入电路中电阻丝的长度改变电阻，正确接线规则为“一上一下”。判断滑片移动时电阻变化，需先确定接入电路的是哪段电阻丝，再分析滑片移动时该段电阻丝的长度变化：长度变长则电阻增大，长度变短则电阻减小。
【解析】
逐一分析各选项：
选项A：接线柱接左下端和右上端，接入电路的是滑动变阻器的左半段电阻丝。当滑片P向右滑动时，左半段电阻丝的长度变长，因此接入电路的电阻增大，符合题目要求。
选项B：接线柱接左下端和右下端，接入的是全部电阻丝，相当于定值电阻，滑片移动时电阻大小不变，不符合要求。
选项C：接线柱接右下端和左上端，接入电路的是滑动变阻器的右半段电阻丝。当滑片P向右滑动时，右半段电阻丝的长度变短，接入电路的电阻减小，不符合要求。
选项D：接线柱接右下端和右上端，接入的是金属杆（电阻几乎为0），移动滑片时电阻大小不变，不符合要求。
综上，答案为A。
【答案】
A
【知识点】
滑动变阻器的使用
【点评】
本题考查滑动变阻器的接线与电阻变化判断，核心是明确接入的电阻丝段，属于基础题型，需牢记滑动变阻器的正确接线规则。
【难度系数】
0.3

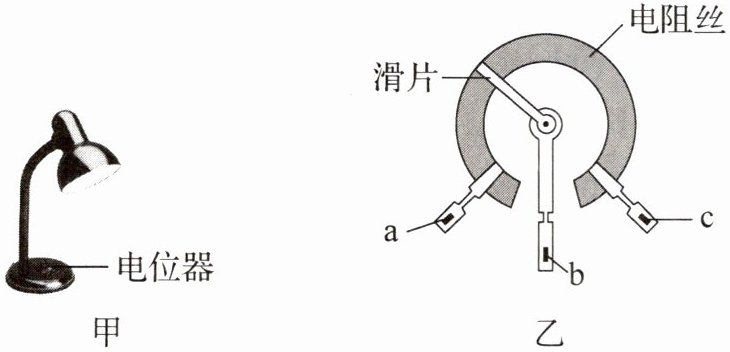

9. 某可调亮度的台灯如图甲所示，其用于调光的电位器结构如图乙所示。a、b、c是它的三个接线柱，a、c分别与弧形电阻丝的两端相连，b与滑片相连。转动旋钮，滑片在弧形电阻丝上滑动即可调节小灯泡的亮度。下列分析正确的是（）。
A.若只将b、c接入电路，则顺时针转动旋钮时，小灯泡变暗
B.若只将a、b接入电路，则逆时针转动旋钮时，小灯泡变暗
C.若只将a、c接入电路，则顺时针转动旋钮时，小灯泡变亮
D.若将a、b接入电路同一点，c接入电路的另一点，则旋动旋钮也能改变小灯泡的亮度
A.若只将b、c接入电路，则顺时针转动旋钮时，小灯泡变暗
B.若只将a、b接入电路，则逆时针转动旋钮时，小灯泡变暗
C.若只将a、c接入电路，则顺时针转动旋钮时，小灯泡变亮
D.若将a、b接入电路同一点，c接入电路的另一点，则旋动旋钮也能改变小灯泡的亮度
答案
AD
解析
【分析】
要解决这道题，需明确电位器的工作原理：通过改变接入电路的电阻丝长度来改变电阻，进而改变电路电流，调节小灯泡亮度。需逐个分析每个选项中接入的电阻丝部分，结合旋钮转动时滑片的移动方向，判断电阻变化，再确定灯泡亮度变化是否正确。
【解析】
电位器的三个接线柱中，a、c为弧形电阻丝两端，b与滑片相连，接入电路的电阻为所选两个接线柱间的电阻丝长度，电阻越大，电流越小，灯泡越暗；电阻越小，电流越大，灯泡越亮。
选项A：只将b、c接入电路，接入的是滑片b到c的电阻丝。顺时针转动旋钮时，滑片向a方向移动，b到c的电阻丝长度变长，电阻变大，电路电流变小，小灯泡变暗，该分析正确。
选项B：只将a、b接入电路，接入的是a到b的电阻丝。逆时针转动旋钮时，滑片向a方向移动，a到b的电阻丝长度变短，电阻变小，电流变大，小灯泡变亮，而非变暗，该选项错误。
选项C：只将a、c接入电路，接入的是整个弧形电阻丝，滑片移动时，接入的电阻丝总长度不变，电阻不变，电路电流不变，小灯泡亮度不变，该选项错误。
选项D：将a、b接入同一点，c接入另一点，此时相当于接入b到c的电阻丝（a与b连通），旋动旋钮时，滑片移动会改变b到c的电阻丝长度，电阻改变，电流改变，因此能改变小灯泡亮度，该选项正确。
【答案】
AD
【知识点】
滑动变阻器原理、电路动态分析
【点评】
本题考查电位器的工作原理，核心是明确接入电路的电阻丝部分，结合滑片移动方向判断电阻变化，进而分析灯泡亮度变化，需注意旋钮转动时滑片的移动方向，避免方向判断错误。
【难度系数】
0.5
要解决这道题，需明确电位器的工作原理：通过改变接入电路的电阻丝长度来改变电阻，进而改变电路电流，调节小灯泡亮度。需逐个分析每个选项中接入的电阻丝部分，结合旋钮转动时滑片的移动方向，判断电阻变化，再确定灯泡亮度变化是否正确。
【解析】
电位器的三个接线柱中，a、c为弧形电阻丝两端，b与滑片相连，接入电路的电阻为所选两个接线柱间的电阻丝长度，电阻越大，电流越小，灯泡越暗；电阻越小，电流越大，灯泡越亮。
选项A：只将b、c接入电路，接入的是滑片b到c的电阻丝。顺时针转动旋钮时，滑片向a方向移动，b到c的电阻丝长度变长，电阻变大，电路电流变小，小灯泡变暗，该分析正确。
选项B：只将a、b接入电路，接入的是a到b的电阻丝。逆时针转动旋钮时，滑片向a方向移动，a到b的电阻丝长度变短，电阻变小，电流变大，小灯泡变亮，而非变暗，该选项错误。
选项C：只将a、c接入电路，接入的是整个弧形电阻丝，滑片移动时，接入的电阻丝总长度不变，电阻不变，电路电流不变，小灯泡亮度不变，该选项错误。
选项D：将a、b接入同一点，c接入另一点，此时相当于接入b到c的电阻丝（a与b连通），旋动旋钮时，滑片移动会改变b到c的电阻丝长度，电阻改变，电流改变，因此能改变小灯泡亮度，该选项正确。
【答案】
AD
【知识点】
滑动变阻器原理、电路动态分析
【点评】
本题考查电位器的工作原理，核心是明确接入电路的电阻丝部分，结合滑片移动方向判断电阻变化，进而分析灯泡亮度变化，需注意旋钮转动时滑片的移动方向，避免方向判断错误。
【难度系数】
0.5
10. 一位同学设计了一个风力测定仪，如图所示，O是转动轴，OC是金属杆，下面连接着一块受风板。无风时OC是竖直的，风越强，OC杆偏转的角度越大。AB是一段圆弧形电阻器，P点是金属杆与圆弧形电阻器相接触的点。电路中接有一个小灯泡，测风力时，闭合开关S即可。通过分析可知，金属杆OC与弧形电阻器AB组合在一起相当于一个，观察小灯泡的可以粗略地知道风力的大小。若要提高该装置反映风力大小的精度，则可采取的方法是。
答案
滑动变阻器；亮度；串联一个电流表
解析
【分析】
首先观察装置结构：金属杆OC可绕O转动，与弧形电阻AB的接触点P会随风力大小移动，改变接入电路的电阻丝长度，从而改变电路电阻，这符合滑动变阻器的工作原理；风力变化时，电路电阻改变，电流改变，小灯泡亮度随电流变化，可通过亮度反映风力；但亮度变化不够直观，要提高精度，可将亮度变化转化为更客观的电流变化，因此需串联电流表。
【解析】
1. 金属杆OC与弧形电阻AB组合：OC转动时，P点在AB上移动，改变接入电路的电阻丝长度，进而改变电路电阻，该结构相当于滑动变阻器。
2. 风力越大，OC偏转角度越大，接入电路的电阻越小，电路电流越大，小灯泡实际功率越大，亮度越高，因此可通过小灯泡的亮度粗略判断风力大小。
3. 小灯泡亮度变化是主观判断，精度较低；若串联电流表，可通过电流表示数的变化更客观、精确地反映风力大小，从而提高装置精度。
【答案】
滑动变阻器；亮度；串联一个电流表
【知识点】
滑动变阻器的应用；电路动态分析；电流表的使用
【点评】
本题结合实际风力测定装置，考查滑动变阻器原理、电路动态分析等知识，将物理知识与实际应用结合，需理解各部件作用及电阻变化对电路的影响，难度适中。
【难度系数】
0.5
首先观察装置结构：金属杆OC可绕O转动，与弧形电阻AB的接触点P会随风力大小移动，改变接入电路的电阻丝长度，从而改变电路电阻，这符合滑动变阻器的工作原理；风力变化时，电路电阻改变，电流改变，小灯泡亮度随电流变化，可通过亮度反映风力；但亮度变化不够直观，要提高精度，可将亮度变化转化为更客观的电流变化，因此需串联电流表。
【解析】
1. 金属杆OC与弧形电阻AB组合：OC转动时，P点在AB上移动，改变接入电路的电阻丝长度，进而改变电路电阻，该结构相当于滑动变阻器。
2. 风力越大，OC偏转角度越大，接入电路的电阻越小，电路电流越大，小灯泡实际功率越大，亮度越高，因此可通过小灯泡的亮度粗略判断风力大小。
3. 小灯泡亮度变化是主观判断，精度较低；若串联电流表，可通过电流表示数的变化更客观、精确地反映风力大小，从而提高装置精度。
【答案】
滑动变阻器；亮度；串联一个电流表
【知识点】
滑动变阻器的应用；电路动态分析；电流表的使用
【点评】
本题结合实际风力测定装置，考查滑动变阻器原理、电路动态分析等知识，将物理知识与实际应用结合，需理解各部件作用及电阻变化对电路的影响，难度适中。
【难度系数】
0.5

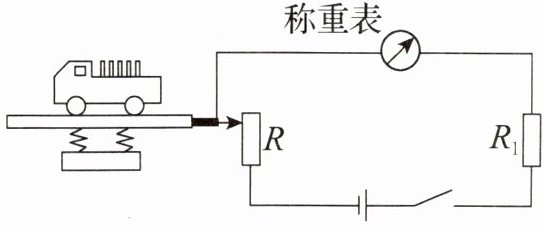

11. 高速公路收费站对过往的货车实施计重收费，某同学结合所学物理知识设计的计重秤原理图如图所示（电源两端电压一定）。下列说法正确的是（）。
A.称重表相当于一个电压表
B.电路中的定值电阻是没有作用的
C.车辆越重，称重表的示数越大
D.车辆越重，称重表的示数越小
A.称重表相当于一个电压表
B.电路中的定值电阻是没有作用的
C.车辆越重，称重表的示数越大
D.车辆越重，称重表的示数越小
答案
C
解析
【分析】首先明确电路连接：称重表串联在电路中，滑动变阻器R与定值电阻R1串联。解题思路：先根据电流表、电压表的使用规则判断称重表类型；再分析定值电阻的作用；最后结合车辆重量变化判断滑动变阻器接入电阻的变化，利用欧姆定律分析电流（称重表示数）的变化，逐一判断选项对错。
【解析】
1. 称重表类型判断：电流表需串联在电路中，电压表需并联在电路中，图中称重表串联，因此是电流表，A选项错误。
2. 定值电阻作用：当滑动变阻器R接入阻值为0时，若无R1，电路会短路烧坏电源，故R1起到保护电路的作用，B选项错误。
3. 电流变化分析：车辆越重，滑片下移，滑动变阻器R接入电路的电阻越小，电路总电阻R总=R+R1越小。电源电压U一定，根据欧姆定律I=U/R总，电路中电流I越大，即称重表的示数越大，因此C选项正确，D选项错误。
【答案】C
【知识点】欧姆定律、电路动态分析、滑动变阻器应用
【点评】本题结合实际计重场景考查电路动态分析，需掌握电流表与电压表的使用规则、欧姆定律的应用，是常见的基础题型，难度适中。
【难度系数】0.7
【解析】
1. 称重表类型判断：电流表需串联在电路中，电压表需并联在电路中，图中称重表串联，因此是电流表，A选项错误。
2. 定值电阻作用：当滑动变阻器R接入阻值为0时，若无R1，电路会短路烧坏电源，故R1起到保护电路的作用，B选项错误。
3. 电流变化分析：车辆越重，滑片下移，滑动变阻器R接入电路的电阻越小，电路总电阻R总=R+R1越小。电源电压U一定，根据欧姆定律I=U/R总，电路中电流I越大，即称重表的示数越大，因此C选项正确，D选项错误。
【答案】C
【知识点】欧姆定律、电路动态分析、滑动变阻器应用
【点评】本题结合实际计重场景考查电路动态分析，需掌握电流表与电压表的使用规则、欧姆定律的应用，是常见的基础题型，难度适中。
【难度系数】0.7
