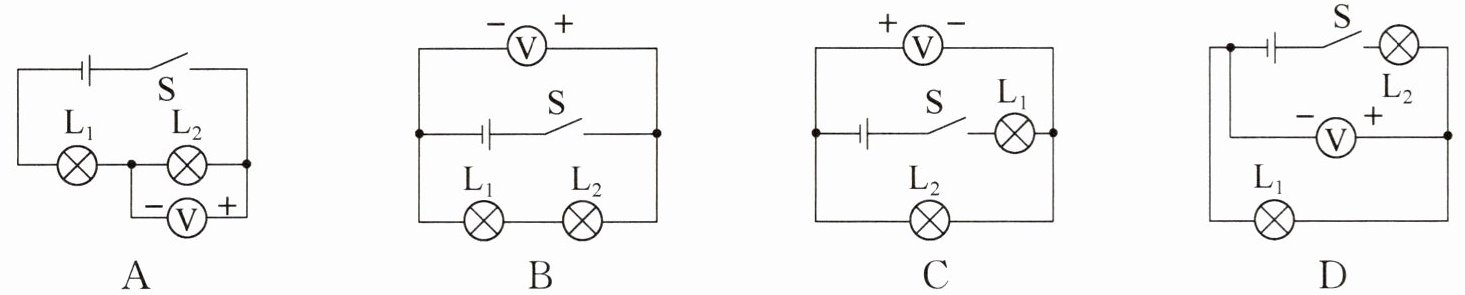

5. 如图所示的电路中，闭合开关S，能用电压表正确测量小灯泡L₁两端电压的电路是（）。
答案
D
解析
【分析】
要判断电压表能否正确测量小灯泡L₁两端电压，需满足两个关键条件：一是电压表并联在L₁两端，二是电流从电压表正接线柱流入、负接线柱流出。逐个分析选项：A选项中电压表并联在L₂两端，测L₂电压；B选项中电压表并联在电源两端，测电源电压；C选项中电压表正负接线柱接反，且未并联在L₁两端；D选项中电压表并联在L₁两端，正负接线柱接法正确，符合要求。
【解析】
根据电压表的使用规则：①电压表需并联在被测电路两端；②电流从电压表正接线柱流入，负接线柱流出。对各选项分析如下：
1. 选项A：电压表并联在L₂两端，测量的是L₂两端的电压，不符合测量L₁电压的要求；
2. 选项B：电压表并联在电源两端，测量的是电源电压，无法测量L₁两端电压，不符合要求；
3. 选项C：电压表的正负接线柱接反，且未并联在L₁两端，不能正确测量L₁两端电压，不符合要求；
4. 选项D：电压表并联在L₁两端，电流从电压表正接线柱流入、负接线柱流出，符合电压表使用规则，能正确测量L₁两端电压，符合要求。
【答案】
D
【知识点】
电压表的使用、电路连接
【点评】
本题考查电压表的正确使用方法，核心是掌握电压表的并联连接和正负接线柱的接法，属于基础电路分析题，需仔细排查每个电路的连接情况。
【难度系数】
0.5
要判断电压表能否正确测量小灯泡L₁两端电压，需满足两个关键条件：一是电压表并联在L₁两端，二是电流从电压表正接线柱流入、负接线柱流出。逐个分析选项：A选项中电压表并联在L₂两端，测L₂电压；B选项中电压表并联在电源两端，测电源电压；C选项中电压表正负接线柱接反，且未并联在L₁两端；D选项中电压表并联在L₁两端，正负接线柱接法正确，符合要求。
【解析】
根据电压表的使用规则：①电压表需并联在被测电路两端；②电流从电压表正接线柱流入，负接线柱流出。对各选项分析如下：
1. 选项A：电压表并联在L₂两端，测量的是L₂两端的电压，不符合测量L₁电压的要求；
2. 选项B：电压表并联在电源两端，测量的是电源电压，无法测量L₁两端电压，不符合要求；
3. 选项C：电压表的正负接线柱接反，且未并联在L₁两端，不能正确测量L₁两端电压，不符合要求；
4. 选项D：电压表并联在L₁两端，电流从电压表正接线柱流入、负接线柱流出，符合电压表使用规则，能正确测量L₁两端电压，符合要求。
【答案】
D
【知识点】
电压表的使用、电路连接
【点评】
本题考查电压表的正确使用方法，核心是掌握电压表的并联连接和正负接线柱的接法，属于基础电路分析题，需仔细排查每个电路的连接情况。
【难度系数】
0.5
6. 小明测量串联电路两端的电压，连接好电路后，闭合开关，却发现指针反向偏转了。出现这种情况的原因是（）。
A.电压表串联在电路中
B.电压表的正负接线柱接反了
C.电压表坏了
D.电压表并联在电路中
A.电压表串联在电路中
B.电压表的正负接线柱接反了
C.电压表坏了
D.电压表并联在电路中
答案
B
解析
【分析】
首先回忆电压表的正确使用规则：电压表需并联在被测电路两端，且电流要从电压表的正接线柱流入、负接线柱流出，若接线错误会导致指针异常偏转。接下来结合题目中“指针反向偏转”的现象，逐一分析选项对应的情况，判断符合的原因。
【解析】
根据电压表的使用规则，电流从正接线柱流入、负接线柱流出时，指针正向偏转；若接线相反，指针反向偏转。对各选项分析如下：
A选项：电压表串联在电路中时，电路总电阻极大，电流极小，电压表会显示接近电源电压的示数，指针大幅正向偏转，不会反向，排除；
B选项：电压表正负接线柱接反，电流方向与正确方向相反，会导致指针反向偏转，符合题目现象，正确；
C选项：电压表损坏通常表现为指针不偏转或无示数，不会出现反向偏转，排除；
D选项：电压表并联在电路中是正确接法，指针会正常正向偏转，不会反向，排除。
【答案】
B
【知识点】
电压表的使用；串联电路电压测量
【点评】
本题考查电压表的接线规则，属于电学基础题型，需牢记电压表的正确使用方法即可解答，难度较低。
【难度系数】
0.8
首先回忆电压表的正确使用规则：电压表需并联在被测电路两端，且电流要从电压表的正接线柱流入、负接线柱流出，若接线错误会导致指针异常偏转。接下来结合题目中“指针反向偏转”的现象，逐一分析选项对应的情况，判断符合的原因。
【解析】
根据电压表的使用规则，电流从正接线柱流入、负接线柱流出时，指针正向偏转；若接线相反，指针反向偏转。对各选项分析如下：
A选项：电压表串联在电路中时，电路总电阻极大，电流极小，电压表会显示接近电源电压的示数，指针大幅正向偏转，不会反向，排除；
B选项：电压表正负接线柱接反，电流方向与正确方向相反，会导致指针反向偏转，符合题目现象，正确；
C选项：电压表损坏通常表现为指针不偏转或无示数，不会出现反向偏转，排除；
D选项：电压表并联在电路中是正确接法，指针会正常正向偏转，不会反向，排除。
【答案】
B
【知识点】
电压表的使用；串联电路电压测量
【点评】
本题考查电压表的接线规则，属于电学基础题型，需牢记电压表的正确使用方法即可解答，难度较低。
【难度系数】
0.8
7. 某同学使用电压表时，估计待测电路两端的电压后决定选用0～3 V的测量范围，但他误用0～15 V的测量范围来测量。这样做的结果是（）。
A.指针摆动角度大，会损坏电压表
B.指针摆动角度小，会损坏电压表
C.指针摆动角度小，读数比较准确
D.指针摆动角度小，读数不够准确
A.指针摆动角度大，会损坏电压表
B.指针摆动角度小，会损坏电压表
C.指针摆动角度小，读数比较准确
D.指针摆动角度小，读数不够准确
答案
D
解析
【分析】
要解决这道题，需明确电压表不同量程的特点及使用规则：①电压表量程不同，分度值不同，0～3V量程分度值为0.1V，0～15V量程分度值为0.5V；②当待测电压在0～3V范围内时，误用0～15V量程，相同电压下大量程的指针偏转角度更小；③大量程分度值更大，读数误差更大；④实际电压未超过小量程，不会损坏电压表。据此逐一分析选项。
【解析】
A选项：误用大量程时，指针摆动角度小，且实际电压未超量程，不会损坏电压表，A错误；
B选项：指针摆动角度小，但不会损坏电压表，B错误；
C选项：指针摆动角度小，且大量程分度值大，读数不准确，C错误；
D选项：指针摆动角度小，且读数时因分度值大导致不够准确，D正确。
【答案】
D
【知识点】
电压表的使用、量程的选择
【点评】
本题考查电压表量程选择的实际应用，需掌握不同量程的偏转特点与读数误差，是初中电学基础题，易混淆指针偏转角度与电压表损坏的情况。
【难度系数】
0.6
要解决这道题，需明确电压表不同量程的特点及使用规则：①电压表量程不同，分度值不同，0～3V量程分度值为0.1V，0～15V量程分度值为0.5V；②当待测电压在0～3V范围内时，误用0～15V量程，相同电压下大量程的指针偏转角度更小；③大量程分度值更大，读数误差更大；④实际电压未超过小量程，不会损坏电压表。据此逐一分析选项。
【解析】
A选项：误用大量程时，指针摆动角度小，且实际电压未超量程，不会损坏电压表，A错误；
B选项：指针摆动角度小，但不会损坏电压表，B错误；
C选项：指针摆动角度小，且大量程分度值大，读数不准确，C错误；
D选项：指针摆动角度小，且读数时因分度值大导致不够准确，D正确。
【答案】
D
【知识点】
电压表的使用、量程的选择
【点评】
本题考查电压表量程选择的实际应用，需掌握不同量程的偏转特点与读数误差，是初中电学基础题，易混淆指针偏转角度与电压表损坏的情况。
【难度系数】
0.6

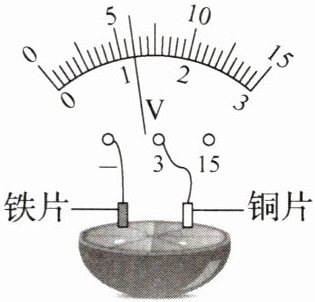

8. 取一个橙子，把铜片、铁片插入其中，就制成了一个水果电池。如图所示，用电压表测量其电压。下列说法正确的是（）。
A.铁片是水果电池的正极
B.该水果电池的电压为1.2 V
C.电压表所用测量范围的分度值为0.5 V
D.水果电池把内能转化为电能
A.铁片是水果电池的正极
B.该水果电池的电压为1.2 V
C.电压表所用测量范围的分度值为0.5 V
D.水果电池把内能转化为电能
答案
B
解析
【分析】
要解答本题，需结合电压表的使用规则、水果电池的正负极判断、电压读数及能量转化的知识逐一分析选项：首先根据电压表接线判断水果电池正负极，再确定电压表量程和分度值读取电压，最后分析能量转化形式，以此判断各选项的正误。
【解析】
逐一分析各选项：
选项A：电压表使用时，电流需从正接线柱流入、负接线柱流出。图中电压表正接线柱连接铜片，负接线柱连接铁片，说明铜片是水果电池的正极，铁片是负极，A错误；
选项B：电压表选用的是0~3V量程，该量程的分度值为0.1V，指针指向1V后第2小格，因此示数为1V + 2×0.1V = 1.2V，即该水果电池的电压为1.2V，B正确；
选项C：电压表0~3V量程的分度值是0.1V，0~15V量程的分度值才是0.5V，C错误；
选项D：水果电池通过化学反应产生电能，是将化学能转化为电能，而非内能转化为电能，D错误。
【答案】
B
【知识点】
电压表的使用、水果电池原理、能量转化
【点评】
本题结合水果电池考查电压表读数、正负极判断及能量转化，属于基础题，掌握相关基础知识即可正确解答。
【难度系数】
0.7
要解答本题，需结合电压表的使用规则、水果电池的正负极判断、电压读数及能量转化的知识逐一分析选项：首先根据电压表接线判断水果电池正负极，再确定电压表量程和分度值读取电压，最后分析能量转化形式，以此判断各选项的正误。
【解析】
逐一分析各选项：
选项A：电压表使用时，电流需从正接线柱流入、负接线柱流出。图中电压表正接线柱连接铜片，负接线柱连接铁片，说明铜片是水果电池的正极，铁片是负极，A错误；
选项B：电压表选用的是0~3V量程，该量程的分度值为0.1V，指针指向1V后第2小格，因此示数为1V + 2×0.1V = 1.2V，即该水果电池的电压为1.2V，B正确；
选项C：电压表0~3V量程的分度值是0.1V，0~15V量程的分度值才是0.5V，C错误；
选项D：水果电池通过化学反应产生电能，是将化学能转化为电能，而非内能转化为电能，D错误。
【答案】
B
【知识点】
电压表的使用、水果电池原理、能量转化
【点评】
本题结合水果电池考查电压表读数、正负极判断及能量转化，属于基础题，掌握相关基础知识即可正确解答。
【难度系数】
0.7
9. 小明同学按照如图所示的电路进行实验时，不小心将电压表和电流表的位置互换了（互换后的电路图未画出）。若闭合开关，则（）。
A.小灯泡$\mathrm{L}_1$可以发光
B.小灯泡$\mathrm{L}_2$可以发光
C.电流表无示数
D.电压表可能被烧坏
A.小灯泡$\mathrm{L}_1$可以发光
B.小灯泡$\mathrm{L}_2$可以发光
C.电流表无示数
D.电压表可能被烧坏
答案
A（选项包含可以（A选项$L_1$不发光，所以该选项错误）错误，$B（L_2$不发光，所以该选项错误）错误，C（电流表无示数，正确）正确，D（电压表不会被烧坏，所以该选项错误）错误，所以本题的正确选项为C。）
解析
【分析】
要解决此题，需明确电流表和电压表的特性：电流表相当于导线，电压表相当于开路。当二者位置互换后，电压表会串联在电路中，由于电压表内阻极大，电路总电阻变得非常大，根据欧姆定律可判断电路中的电流情况，进而分析各选项。
【解析】
互换电压表和电流表位置后，电压表串联在整个电路中，电路总电阻接近电压表的内阻，阻值极大。根据欧姆定律$I=\frac{U}{R}$，电源电压不变时，电路中的电流几乎为0，因此电流表无示数；小灯泡$\mathrm{L}_1$和$\mathrm{L}_2$中几乎没有电流，都无法发光；此时电压表相当于直接接在电源两端，测量电源电压，不会被烧坏。逐一分析选项：
A. 小灯泡$\mathrm{L}_1$几乎无电流，不能发光，错误；
B. 小灯泡$\mathrm{L}_2$几乎无电流，不能发光，错误；
C. 电路电流几乎为0，电流表无示数，正确；
D. 电压表测电源电压，不会被烧坏，错误。
【答案】
C
【知识点】
电流表与电压表的使用、电路分析
【点评】
本题考查电流表和电压表的特性，核心是理解互换后电压表串联在电路中导致电流极小，属于基础电路分析题，需掌握电表的使用规则。
【难度系数】
0.4
要解决此题，需明确电流表和电压表的特性：电流表相当于导线，电压表相当于开路。当二者位置互换后，电压表会串联在电路中，由于电压表内阻极大，电路总电阻变得非常大，根据欧姆定律可判断电路中的电流情况，进而分析各选项。
【解析】
互换电压表和电流表位置后，电压表串联在整个电路中，电路总电阻接近电压表的内阻，阻值极大。根据欧姆定律$I=\frac{U}{R}$，电源电压不变时，电路中的电流几乎为0，因此电流表无示数；小灯泡$\mathrm{L}_1$和$\mathrm{L}_2$中几乎没有电流，都无法发光；此时电压表相当于直接接在电源两端，测量电源电压，不会被烧坏。逐一分析选项：
A. 小灯泡$\mathrm{L}_1$几乎无电流，不能发光，错误；
B. 小灯泡$\mathrm{L}_2$几乎无电流，不能发光，错误；
C. 电路电流几乎为0，电流表无示数，正确；
D. 电压表测电源电压，不会被烧坏，错误。
【答案】
C
【知识点】
电流表与电压表的使用、电路分析
【点评】
本题考查电流表和电压表的特性，核心是理解互换后电压表串联在电路中导致电流极小，属于基础电路分析题，需掌握电表的使用规则。
【难度系数】
0.4

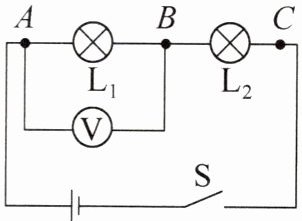

10. 小灯泡$\mathrm{L}_1$与小灯泡$\mathrm{L}_2$串联，先用电压表测量小灯泡$\mathrm{L}_1$两端的电压，如图所示。再测小灯泡$\mathrm{L}_2$两端的电压时，只将电压表接A的一端改接C，这种接法（选填“正确”或“不正确”），原因是。
答案
不正确
电压表正负接线柱接反
电压表正负接线柱接反
解析
【分析】要判断该接法是否正确，需依据电压表的使用规则分析：电压表应并联在被测电路两端，且电流需从正接线柱流入、负接线柱流出。先明确电路电流方向：电源正极→A→L₁→B→L₂→C→开关S→电源负极。原测L₁电压时，电压表A端接高电位（对应正接线柱），B端接低电位（对应负接线柱），符合规则；若将接A的一端改接C，电压表正接线柱会接到低电位的C点，而L₂中电流从B流向C，B是高电位、C是低电位，此时电压表正负接线柱接反，违反使用规则，因此接法不正确。
【解析】电压表的正确使用要求：①并联在被测电路两端；②电流“正进负出”。本题中，L₁与L₂串联，电流路径为电源正极→A→L₁→B→L₂→C→开关S→电源负极。当测L₁两端电压时，电压表A端接电源正极侧（高电位，匹配电压表正接线柱），B端接电源负极侧（低电位，匹配电压表负接线柱），接线正确。若将电压表接A的一端改接C，电压表的正接线柱连接到低电位的C点，而L₂两端的电压是高电位B与低电位C之间的电压，因此电压表的正负接线柱接反，不符合使用规则，故这种接法不正确。
【答案】不正确；电压表正负接线柱接反
【知识点】电压表的使用；串联电路电压测量
【点评】本题考查电压表的正确接线规则，核心是判断接线柱的正负连接是否正确，属于电学基础题，需牢记“正进负出”的要求，避免因接线错误影响测量或损坏电表。
【难度系数】0.4
【解析】电压表的正确使用要求：①并联在被测电路两端；②电流“正进负出”。本题中，L₁与L₂串联，电流路径为电源正极→A→L₁→B→L₂→C→开关S→电源负极。当测L₁两端电压时，电压表A端接电源正极侧（高电位，匹配电压表正接线柱），B端接电源负极侧（低电位，匹配电压表负接线柱），接线正确。若将电压表接A的一端改接C，电压表的正接线柱连接到低电位的C点，而L₂两端的电压是高电位B与低电位C之间的电压，因此电压表的正负接线柱接反，不符合使用规则，故这种接法不正确。
【答案】不正确；电压表正负接线柱接反
【知识点】电压表的使用；串联电路电压测量
【点评】本题考查电压表的正确接线规则，核心是判断接线柱的正负连接是否正确，属于电学基础题，需牢记“正进负出”的要求，避免因接线错误影响测量或损坏电表。
【难度系数】0.4
